Ürün ayrıntıları:
|
| Algılama dalga boyu: | 5 - 14 mikron | indüksiyon mesafesi: | 4-8m |
|---|---|---|---|
| İndüksiyon açısı: | 100° | Çıkış Seviyesi: | Yüksek seviye 3V |
| Gecikme süresi: | 3 - 300 saniye | Kilitlenme süresi: | Varsayılan 4 saniye |
| Besleme Gerilimi: | DC 5V ~ 20V | Statik Akım: | ≤ 65 μA @ 5V |
| Vurgulamak: | Piroliz IR dedektör modülü,İnsan hareketi algılama sensörü,İç mekan IR sensörü 4~8m |
||
Ürün Tanımı:

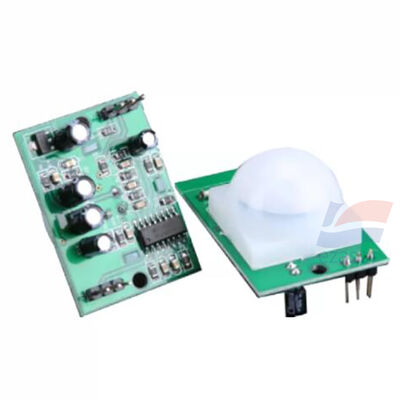

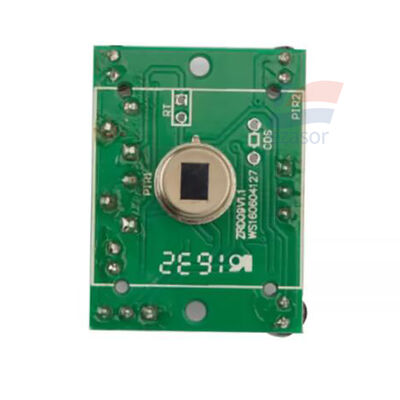

YJJ ZRD-09 Pyroelectric Kızılötesi PIR Hareket Sensörü Modülü 5 ~ 20V İnsan İndüksiyon Işığı için Geniş Voltaj Düzenlenebilir Gecikme
Özellikleri:
ZRD09 (ZRD-09) Termopile Kızılötesi PIR Sensör Modülü Parametresi Açıklaması
Prensip: Termopil etkisi, entegre PIR hassas elementi + özel sinyal işleme çipi + Fresnel merceği, ** analog seviye çıkışı **, insan hareket algılama, geniş voltaj kaynağı,İki tetikleme modunu destekler., yerleşik ışık duyarlı kontrol rezerve devre, çoğunlukla insan algılama lambaları, güvenlik alarmları için kullanılır
Temel algılama parametreleri
- Algılama Dalga Boyutu: 5 ~ 14 μm (insan kızılötesi bantı)
- Algılama mesafesi: 4 ~ 8m (Fresnel lensine bağlı olarak ayarlanabilir)
- Algılama açısı: 100° (lense ile belirlenir)
- Çıkış seviyesi: Yüksek seviyede 3V, düşük seviyede 0V
- Gecikme Zamanı: 3 ~ 300s sürekli ayarlanabilir (insan ayrıldıktan sonra çıkışın kalması için zaman)
- Kilitleme Zamanı: Varsayılan 4s (yanlış tetiklenmesini önlemek için tetiklendikten sonra 4s)
- Trigger Modu: ** Tekrarlanabilir Trigger / Tekrarlanamaz Trigger (pin yapılandırması ile seçilir) **
Elektriksel parametreler
- Güçlendirme Voltajı: ** DC 5V ~ 20V** (geniş voltaj)
- Statik akım: ≤ 65μA @ 5V, düşük güç tüketimi
- Çıktı Türü: Yüksek ve Düşük Seviyeler (TTL uyumlu)
Çevre ve Mekanik Parametreler
- Çalışma sıcaklığı: **-10°C ~ +70°C**
- Boyutları: 32 × 24 × 24 mm
- Fresnel lens: 23 mm.
- Çalışma Nemliği: 15 ~ 90% RH (kondansiyon yok)
Ürün özellikleri
15 ~ 20V güç kaynağı geniş bir voltaj aralığı, DC güç kaynağı ve adaptör güç kaynağı senaryoları için uygundur
2Farklı ürünlerin mantıksal gereksinimlerini karşılayan iki tetikleme modu mevcuttur.
3Gecikme süresi ayarlanabilir, indüksiyon ışıkları ve otomatik anahtarlar gibi senaryolar için uygundur
4. Gündüzünde tetiklenmemesini ve geceleri algılamasını sağlayan rezerve edilmiş fotosensitif kontrol devri (opsiyonel, fabrikada fotosensitif bir direnç lehimlenmez)
5. Entegre modül, Fresnel lens ile donatılmış, kullanımı için doğrudan monte, geliştirme basit
6Düşük statik akım, cihazın toplam güç tüketimini azaltır
Tipik uygulama
1İnsan vücudu algılayıcı ışıklar, algılayıcı anahtarlar, koridor algılayıcı aydınlatma
2Kızılötesi saldırı alarm cihazları, güvenlik insan vücudu algılama ekipmanları
3Akıllı ev, insan vücudu algılama terminalleri
4Otomatik kapılar, otomatik ev aletleri algılama kontrolü
5İnsan vücudu algılama oyuncakları, endüstriyel otomasyon insan vücudu algılama
Özellikler:
| Güçlendirme Voltajı | DC 5V ~ 20V |
| Statik akım | ≤ 65μA @ 5V |
| Çıktı Türü | Yüksek ve Düşük Seviyeler |
| Yüksek geçiş kesme sıklığı FHPF | 0.4Hz |
| Düşük geçiş kesme frekansı FLPF | 7Hz |
![]()
