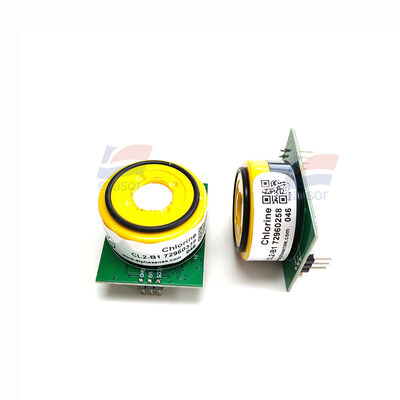

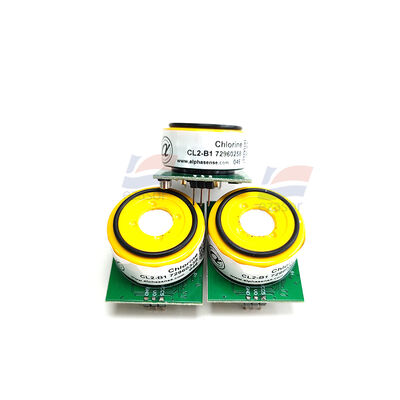

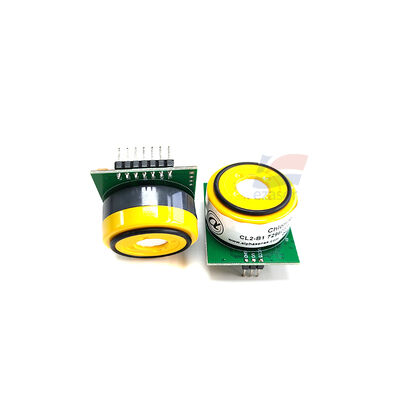

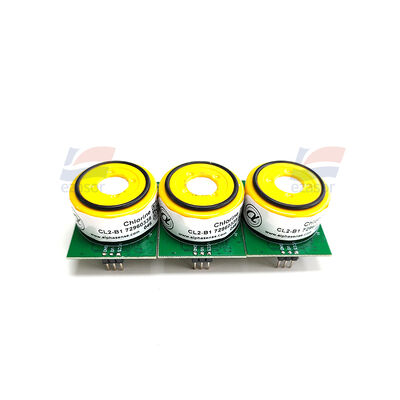

YJJ CL2-B1 Klor Gazı İkincil Gelişim Modülü Elektrokimyasal Sensör + Sinyal Kondisyonu Dijital Modülü

Ürün Tanımı:

YJJ CL2-B1 Klor Gazı İkincil Gelişim Modülü Elektrokimyasal Sensör + Sinyal Kondisyonu Dijital Modülü

Özellikleri:

CL2-B1 Klor Gazı İkincil Gelişim Modülü (CL2-B1 Elektrokimyasal Sensör + Sinyal Kondisyonu Dijital Modülü)

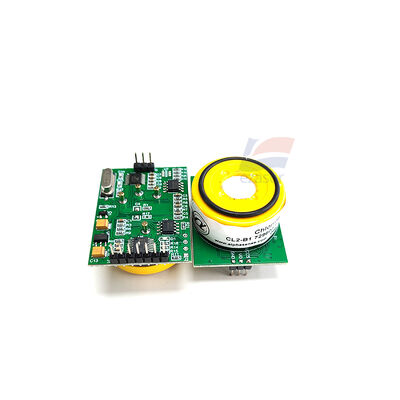

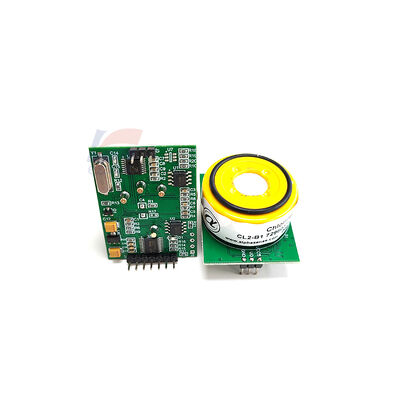

> Not: CL2-B1 orijinal elektrokimyasal çıplak algılayıcıdır. ** İkincil geliştirme modülü = CL2-B1 algılayıcı + Özel Elektrokimyasal Tarafsızlık Kondisyonlama Döngüsü + MCU Sinyal İşleme Kartı**,I-V dönüşümünü tamamlamak, sıfır noktası, sıcaklık telafi ve dijital/analog sinyalleri dışarıdan çıkartmak, doğrudan PLC'ye, mikro denetleyiciye, endüstriyel kontrol sistemlerine bağlanmak,Kendi başına zayıf akım kondisyona ihtiyacı olmadan

I. Sensör gövdesinin altındaki parametreler (Gelişmiş modül CL2-B1)

C2 klor gazı.

♫ Ölçüm Prensibi ♫ ♫ Üç elektrotlu elektrokimyasal yakıt hücresi ♫

Ölçüm aralığı: 0-20 ppm.

Kısa süreli aşırı yükleme 60 ppm (uzun süreli kullanım için değil)

Hassaslık -600 ~ -1150 nA/ppm.

T90 Yanıt Zamanı. 60 saniye.

Çözünürlük 0.02 ppm.

Sıfır Nokta Sürüklenmesi %0.5 FS / Yıllık

Hayat süresi 24 ay.

-20 ila +50°C; 15 - 90% RH, yoğunlaşma yok.

Çapraz müdahale NO2 önemli pozitif müdahale; SO2, zayıf müdahale yok

II. İkincil Gelişim Modülü'nün Tam Elektriksel Parametreleri (Pazarda Kullanılabilir Ortak Dijital Modül Özellikleri)

Tablo

Güç kaynağı. DC 9-24V geniş voltaj aralığı. Tipik güç tüketimi < 120mA.

Sinyal çıkışı (tek veya çift çıkış) 1RS485 - Modbus - RTU (dijital); 24-20mA analog

4-20mA Haritalama 4mA = 0ppm; 20mA = 20ppm

RS485 varsayılan 9600-8-N-1, Adres 1; Adres ve baud hızı değiştirilebilir.

Modül çıkış verileri. Klor gazı konsantrasyonu (ppm), sensör sıcaklığı, cihaz durumu, hata bitleri.

Hassaslık (tüm makine) ±3% FS (sansör + devre hatası dahil)

1Hz, yapılandırılabilir.

Koruma. Devre panosu IP30, sensör odası IP40.

Büyüklüğü: Yaklaşık 85x55x35mm (farklı üreticilere göre biraz değişir)

III. Modbus-RTU'nun Anahtar Kayıtları (İkinci Gelişim için Anahtar Odak)

∙ ∙ Kayıt adresi ∙ Fonksiyon ∙ Veri türü ∙ Açıklama ∙

Klor gazı konsantrasyonu uint16 orijinal değer 10 ile çarpılır Örnek: 125 → 12.5 ppm

Modülün iç sıcaklığı int16 çarpı 10

0x0002 Uygulama durumu uint16 0 Normal 1 Sensör hatası 2 Sıfır noktası anormal

0x0100 Cihaz adresi uint16 1 - 247 (yazılabilir)

0x0101 Baud hızı ayarlamaları uint16 0 = 9600, 1 = 19200...

Okuma örneği: 0x0000 kaydı `00C8`, ondalık 200 → 20.0 ppm (tam ölçek).

IV. Pin Tanımları (Standard 5 Pin Terminal)

VCC+ 9-24VDC.

GND Power Ground.

3 485-A

4 485-B.

5 4-20mA çıkış.

İkincil Gelişim için Ana Düşünceler

1Polarizasyon Zamanı**: Elektrokimyasal sensörün dengelenmesi için modül, çalıştırılmadan önce 2-4 saat boyunca polarize edilmelidir.Yeni sensörler Alphasense ile kalibre edilmeden önce tamamen polarize edilmelidir..

2. Kondansiyon Tehlikesi**: Klor modülü kondansiyona sahip olmamalıdır; kondansiyon doğrudan elektrokimyasal elektroliti koroduracak ve sensöre kalıcı hasar verecektir; yüksek nem senaryolarında,Ek hava yolu kurutma ve filtreleme gereklidir..

3. Interferans Gazları**: Çevrede NO2 (nitrojen dioksit) olduğunda okuma yanıltıcı derecede yüksektir; yazılım çapraz telafi etmelidir.

4Sıfır Noktası Kalibrasyonu**: Sıfır Noktası Kalibrasyonu temiz sıfır hava ile tamamlanmalıdır; normal iç havalarda zorla sıfırlamaya izin verilmez.

5. IST Versiyon Farklılığı**: CL2-B1-IST (gömülü depolama + sıcaklık çipi ile) modülü, kalibrasyonu basitleştiren orijinal fabrika hassasiyet parametrelerini okuyabilir;sıradan CL2-B1'de IST çipi yoktur ve hassasiyetin elle yazılması gerekir..

6. Kablolama**: RS485 iletişiminde kalkanlı bükülmüş çift kullanılması önerilir; 4-20mA yük direnci ≤ 500Ω olmalıdır.

Başvurular

Kanalizasyon tesislerinde klor sızıntısı, kimyasal atölyeler, temizleyici kuyruğu gazı, boru hattı klor izleme, PLC / DCS sistem entegrasyonu.

İhtiyacınız olursa, size şunları sağlayabilirim:

1Modül için Modbus okuma yazma talimatlarını tamamlayın.

2. 4-20mA dönüşüm formülü;

3CL2-B1 çıplak sensörüne CL2-B1 ikincil geliştirme modülüne karşı karşılaştırma tablosu.
