YJJ NO2-B43F Hava kalitesi monitörü için 4 elektrotlu Elektrokimyasal Azot Dioksit Sensörü 0-20PPM

Ürün Tanımı:

YJJ NO2-B43F Hava kalitesi monitörü için 4 elektrotlu Elektrokimyasal Azot Dioksit Sensörü 0-20PPM

Özellikleri:

I. Ürün Genel Görünümü

NO2-B43F, Birleşik Krallık'taki Alphasense Alpha B serisinden dört elektrot ppb seviyesinde yüksek hassasiyetli bir NO2 (nitrojen dioksit) elektrokimyasal sensörüdür.Genellikle gaz analizatörlerinin ana tahtasına monte edilir (örneğin MCX-MPCB1 algılama cihazı ana tahtası), ve akım sinyali amplifikasyonunu, AD edinimini, sıcaklık telafi etmesini ve konsantrasyon dönüşüm çıkışını tamamlamak için bir sinyal işleme devre kartı gerektirir.

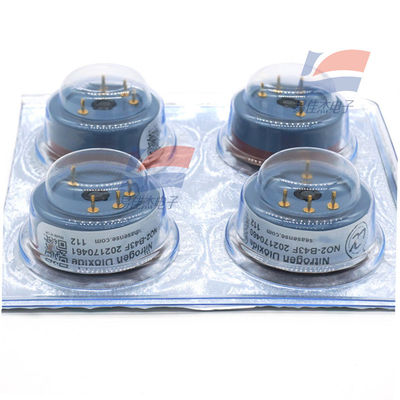

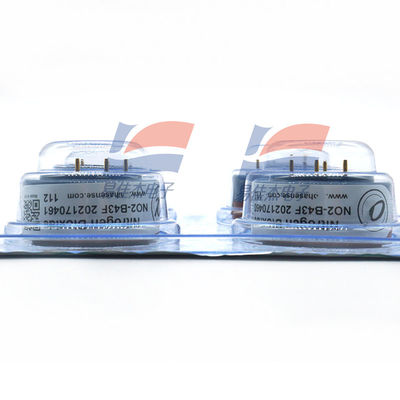

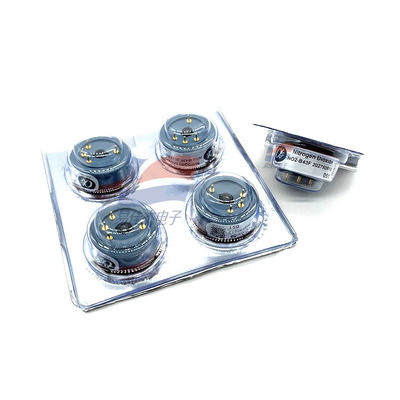

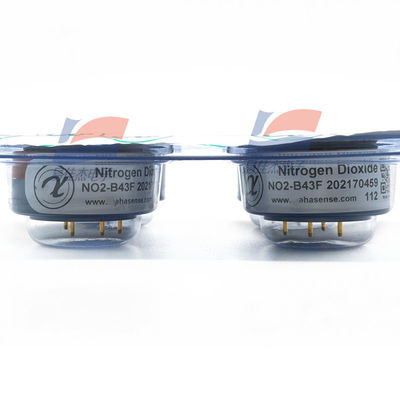

Sensör görünümü:

NO2-B43F Algılayıcı

Geliştirilmiş model NO2-B43F-IST, akıllı bir sıcaklık telafi kartı ve plug-and-play kalibrasyon parametresi okumalarını destekleyen bir depolama çipi ile donatılmıştır.

Proje Özellikleri Parametreleri

tespit edilecek hedef gaz:NO2 (nitrojen dioksit)

Ölçüm aralığı: 0 - 20 ppm, ppb düzeyinde mikro çözünürlüğü destekler (en az 20 ppb)

Aşırı yükleme toleransının üst sınırı: 50 ppm, kısa süreli şok toleransı

Duyarlılık: -200 ~ -650 nA/ppm (standart 2 ppm azot dioksit koşulunda)

Önerilen yük direnci: 33 - 100Ω; düşük konsantrasyon ppb sinyal çözünürlüğünü sağlamak için tercihen 33Ω yük direnci seçilir

T90 yanıt süresi: ≤ 80 s (0 - 2 ppm gaz adımı), normal koşullarda < 60 s

Sıfır noktası gürültüsü: konsantrasyon dalgalanması ±2 ppb eşdeğer

Doğrusal hata: 0 - 5 ppm aralığı hatası ≤ ± 0,5 ppb, düşük konsantrasyonlarda mükemmel kararlılık

Tasarım hizmet ömrü / garanti: ≥ 24 ay, resmi iki yıllık garanti süresi

III. Çevreye Adapte Olma Parametreleri

Çalışma sıcaklığı: -30°C ~ +40°C

-20°C düşük sıcaklık: Duyarlılık normal sıcaklıkta (20°C) %60 - %80'de kalır

40°C yüksek sıcaklık: duyarlılık standart değer aralığı 95% - 115% arasında, sıcaklık kayması kontrol edilebilir

Hava basıncı: 80 - 120 kPa

Uzun süreli çalışma nemliği: 15% - 85% RH (kondansiyon yok)

Depolama koşulları: 3 - 20°C'de mühürlü depolama, 6 aylık depolama süresi

Çarpışma karşıtı (Çapraz Duyarlılık) parametreleri

Dahili özel ozon filtresi tabakası, ozon emilim kapasitesi > 500 ppm·saat, yaygın atmosferik kirliliklerden oluşan düşük müdahale son derece düşük Tablo

Müdahale gazı Test konsantrasyonu Müdahale duyarlılığı oranı

O3 Ozon 2 ppm < 500 ppm·hr Filtre kapasitesi

NO Azot oksit 5 ppm < 5%

SO2 Kükürt Dioksit 5 ppm < -3 %

CO Karbon Monoksit 5 ppm < -3 %

H2 Hidrojen Sülfür 5 ppm < -80 %

Hidrojen, Etilen, Amonyak, Karbon Dioksit Standart test konsantrasyonu < 0.1%, neredeyse herhangi bir müdahale yok

V. Analizör ana tahtası için adaptör için donanım gereksinimleri (MCX-MPCB1 ana tahtasına bağlı)

1Sensör pin tanımı (4 elektrot pin)

Çalışma elektrotu WE, referans elektrotu RE, sayım elektrotu CE, yardımcı elektrot AE

2Ana kart devresinin temel işlevleri

Sensör kayıtsızlık voltaj kontrolü, dört elektrot sabit potansiyel devre

I/V Akım-Voltaj Dönüştürme (33Ω yük direnişine eşleşen)

Zayıf nA seviyesindeki akım sinyallerini toplamak için yüksek hassasiyetli AD örnekleme

Yüksek ve düşük sıcaklık ortamlarında hassasiyet kaymasını düzeltmek için sıcaklık telafi algoritması

Sıfır noktası kalibrasyonu, menzil kalibrasyonu, sıfır noktası sürüklenme öz kontrolü

Konsantrasyon değeri çıkışı, aşırı sınır alarmı, sensör hatası tespiti

3Uyumlu ekipman.

Taşınabilir çoklu gaz algılama cihazı (Sahip olduğunuz MCX-MPCB1 ana tahtası ekipmanı ile uyumludur)

Çevre hava izleme ekipmanları, tünel gaz izleme, endüstriyel egzoz verici, atmosferik mikro izleme istasyonu
