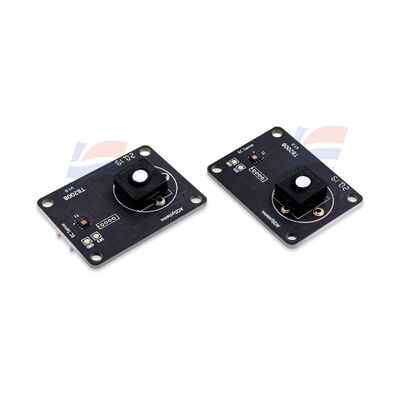

YJJ TB200B-ES1-O2-25 Katı Hal Oksijen Gaz Sensörü Modülü, Oksijen İzleme Tıbbi Ekipmanları İçin

Ürün Tanımı:

YJJ TB200B-ES1-O2-25 Oksijen izleme tıbbi ekipmanları için katı durumlu oksijen gazı sensörü modülü

Özellikleri:

1Proje Ayrıntıları
Güç kaynağı voltajı DC 3.3V ~ 5.5V geniş voltaj kaynağı, mikro denetleyici, PLC ve IoT ana kartları için uygundur
Çalışma akımı Normal tam yük < 5mA; UART normalde yaklaşık 2.5mA @ 5V açıktır; uyku modu 0.8mA @ 5V kadar düşüktür
Geleneksel güç tüketimi Tam yük 25mW (5V); düşük güç cihazları için uygun 25mW içindeki uyku güç tüketimi
Donanım arayüzü Standart TTL 3.3V UART; isteğe bağlı I2C; 4 pinli bağlantılar (VCC/GND/Signal/Reserved); aktif yükleme + soru-cevap çift modlu anahtarlanabilir
İletişim protokolü Standart seri port talimatları, yerleşik kalibrasyon, okuma konsantrasyonu, okuma sıcaklığı ve nem talimatları; veri kontrol toplamı hata önleme ile birlikte gelir
Ön ısıtma stabilizasyonu Temiz hava güç açma stabilizasyonu ≤ 120s; kirli çevre ≤ 180s; dış karmaşık kondisyon devresine gerek yok
Sertifika RoHS uyumlu, Avrupa, Amerika ve Güneydoğu Asya'ya ihraç edilebilir.
Garanti 12 aylık fabrika garantisi; sensör vücudu normal kullanım ömrü ≥ 5 yıl, zehirlenmeye karşı dayanıklı ve zorlu çalışma koşullarına dayanabilir
II. Çevreye Adapte Olma Parametreleri (Tüm ES4'ler için Ortak)
Çalışma sıcaklığı: -40 °C ~ + 55 °C; optimal aralığı 20 ~ 35 °C, mükemmel yüksek ve düşük sıcaklık sürüklenme kontrolü
Çalışma nemliği: 15% ~ 95% RH (kondansiyon yok); 50% RH önerilir; hasar algılayıcı elektroda kondansiyon veya su girmesi yoktur
Hava basıncı toleransı: standart atmosferik basınç ± 10%, maden, plato ve deniz hava basıncı dalgalanmaları yanlış alarmlara neden olmaz
Müdahale karşıtı: yerleşik algoritma, petrol dumanı, su buharı ve ortak organik gaz çapraz müdahalesi, küçük başlangıç kayması; yıllık uzun vadeli kayma < 5% FS
III. Dahili sıcaklık ve nem entegre modül parametreleri (modül ile birlikte gelir)
Sıcaklık algılama: aralığı - 40°C ~ 85°C, tipik doğruluk ± 0,2°C, gaz konsantrasyonu için gerçek zamanlı sıcaklık telafi
Nem algılama: aralık 10 ~ 95% RH (kondansiyon yok), tipik doğruluk ± 2% RH
Avantajlar: otomatik sıcaklık ve nem düzeltmesi, yüksek ve düşük sıcaklıklı nemli ortamlarda istikrarlı algılama doğruluğu, harici sıcaklık algılama telafiye ihtiyacı yoktur
IV. Mekanik boyutlar ve ağırlık
Çıplak PCB devre kartı: 40×30×5,6 mm

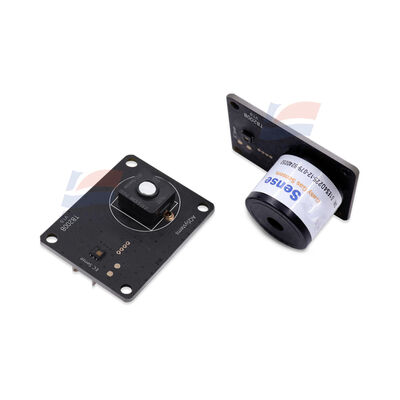

Tam TB200B-ES4 (ES4 sensörü sondası dahil): 40×30×22.45 mm
Makinenin toplam ağırlığı: < 25g, küçük boyutlu, dağıtım kutularına veya taşınabilir algılama cihazlarına kolayca yerleştirilebilir
Sıkıştırma / vida sabitleme için uygun, rezerve sabitleme vida delikleri; satın alınabilir standart 4-pin eşleşen kablolar
V. Genel olarak tespit edilebilir gazlar, ana akış aralığı, tepki yeteneği
ES4, yirmi'den fazla toksik ve zararlı gaz türü için özelleştirilebilir.
Yanıt hızı: T90 ≤ 30s; T50 ≤ 10s; sıfır noktası azot geri dönüşü sıfır zamanı ≤ 120s
Doğruluk: tam ölçekli hata ± 5% FS; tekrarlanabilirlik < 1%; iyi doğrusallık
Çözünürlük eşit standart 0.1ppm (iz gazları özelleştirilebilir 0.001ppm)
