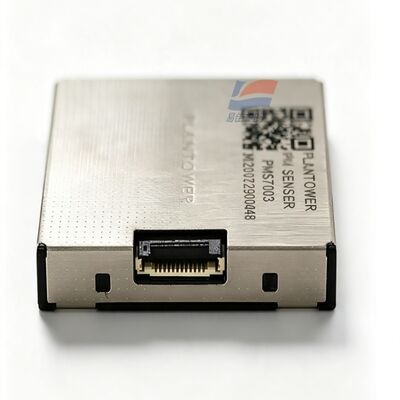

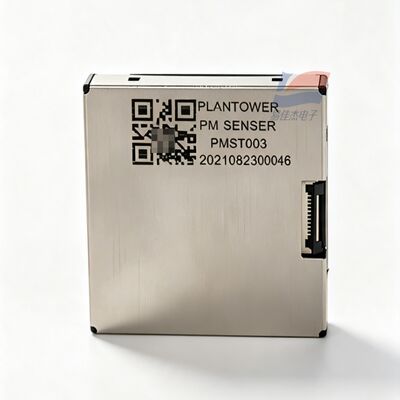

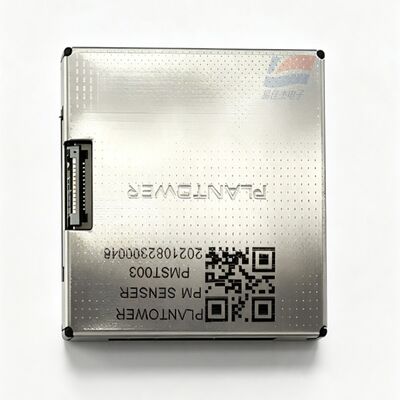

YJJ PMST003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Partikül Madde Algılama Modülü

Ürün Açıklaması:

YJJ PMST003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Partikül Madde Algılama Modülü

Özellikler:

I. Ürün Tanıtımı

PMST003 Ultra ince Lazer Saçılma Toz Sensörü, toplam kalınlığı sadece 6.4 mm olup, altı taraflı tamamen kapalı metal korumalı bir kabuğa sahiptir; TTL-UART seri portu aracılığıyla PM1.0, PM2.5, PM10 kütle konsantrasyonlarını ve çok boyutlu parçacık sayılarını çıktı olarak verir. Bu ürün, son derece küçük hacmi, mükemmel elektromanyetik parazit önleme özelliği ile kompakt taşınabilir ve giyilebilir hava algılama cihazları için uygundur.

II. Tam Teknik Parametreler

Algılama Prensibi: Lazer Mie Işık Saçılması

Algılama Parçacık Boyutu Aralığı: 0.3 - 1.0μm, 1.0 - 2.5μm, 2.5 - 10μm

Parçacık Sayma Verimliliği: 50% @ 0.3μm; 98% ≥ 0.5μm

PM2.5 Standart Aralığı: 0 - 500μg/m³

PM2.5 Aşırı Yük Aralığı: 0 - 1000μg/m³

Konsantrasyon Çözünürlüğü: 1μg/m³

Ölçüm Doğruluğu: 0 - 100μg/m³ ± 10μg/m³; 100 - 1000μg/m³ ± 10%FS

Tek Örnekleme Yanıtı: < 1s; Tüm Makine Kararlı Yanıtı ≤ 10s

Tek Örnekleme Hava Hacmi: 0.1L

Standart Güç Kaynağı: DC 4.5 - 5.5V, tipik 5V

Çalışma Tepe Akımı: ≤ 100mA

Uyku Bekleme Akımı: ≤ 2mA

İletişim Arayüzü: TTL-UART, baud hızı 9600, 3.3V seviyesi, aktif yükleme / pasif sorgulama modunu destekler

Çalışma Sıcaklığı: -10℃ ~ +60℃

Depolama Sıcaklığı: -40℃ ~ +80℃

Çalışma Nemi: 0 - 95% RH, yoğuşma olmamalıdır

Genel Boyut: 38 × 35 × 6.4mm (Ultra ince 6.4mm)

Arızalar Arası Ortalama Süre: ≥ 20.000 saat

Kabuk Yapısı: Tamamen metal altı taraflı koruma, yağa ve elektromanyetik parazite karşı güçlü direnç

III. Pin Tanımları (10 pinli konektör)

VCC: +5V Güç Kaynağı

GND: Toprak

SET: Çalışma Modu; Sürekli örnekleme için yüksek seviye, uyku ve güç tasarrufu için düşük seviye

RXD: Sensör Seri Portu Alımı (3.3V)

TXD: Sensör Seri Portu İletimi (3.3V)

RESET: Düşük seviye donanım sıfırlama pini

7 - 10. NC Boş Pinler

IV. Temel Ürün Avantajları

6.4mm Ultra ince Gövde, dar iç boşluklara ve taşınabilir giyilebilir cihazlara uygun

Kapalı metal korumalı kabuk, karmaşık elektromanyetik ortamlarda kararlı algılama

Düşük güç tüketimi için uyku modunu destekler, lityum pille çalışan ekipmanlarla uyumludur

Hem ham parçacık sayısını hem de kalibre edilmiş PM konsantrasyon verilerini çıktı olarak verir

Fabrika kalibrasyon tutarlılığı yüksektir, büyük miktarda cihaz için ikincil kalibrasyona gerek yoktur

V. Endüstriyel Uygulama Amaçları

Ultra ince el tipi hava dedektörü, giyilebilir çevre algılama modülü

Mini araç hava temizleyici, küçük masaüstü hava algılama ekipmanı

Akıllı ev risk kontrol kontrolcüsü, mikro havalandırma ekipmanı

Güç kaynağı ünitesi, elektrik kontrol kabini, hassas alet şasisi dahili toz izleme

Ultra ince IoT çevre izleme terminali, giyilebilir cihaz, bileklik hava algılama modülü
