YJJ PMS9103M Lazer PM2.5 PM10 Toz Sensörü UART Dijital Hava Partikül Algılama Modülü

Ürün Tanımı:

YJJ PMS9103M Lazer PM2.5 PM10 Toz Sensörü UART Dijital Hava Parçacıkları Algılama Modülü

Özellikleri:

I. Ürün Tanıtımı

PMS9103M, sadece 12 mm kalınlığında yeni ultra ince bir lazer dağıtıcı parçacık sensörüdür.Mikro emme fanı ile donatılmıştır ve TTL-UART dijital çıkışı vardır. 0,3 ila 10μm çapında parçacıkları tespit edebilir ve PM1.0/PM2.5/PM10 kütle konsantrasyonlarını çıkarabilir.Elektromanyetik müdahaleye karşı güçlü direnç, taşınabilir cihazlar ve küçük hava kalitesi dedektörleri için uygundur.

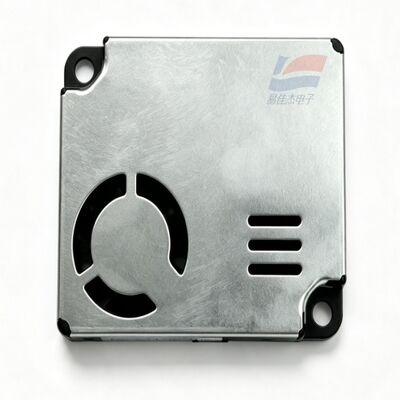

Sensör Görünümü

II. Tam teknik parametreler

Bulma prensibi: Lazer Mie Scattering

Parçacık Boyutu Arası: 0.3 ~ 1.0μm, 1.0 ~ 2.5μm, 2.5 ~ 10μm

Parçacık Sayma Verimliliği: 0.3μm'de %50; ≥0.5μm'de %98

PM2.5 Standart Ölçme Aralığı: 0 - 500μg/m3

Aşırı yükleme aralığı: 0 - 1000μg/m3

Konsantrasyon çözünürlüğü: 1μg/m3

Ölçüm Doğruluğu: 0 - 100μg/m3 için ±10μg/m3; 100 - 500μg/m3 için ±10% FS

Tek yanıt süresi: ≤1s; Tüm makine sabit yanıt ≤10s

Tek örnekleme hava hacmi: 0.1L

Standart güç kaynağı: DC5V (4.5 - 5.5V)

Çalışma zirve akımı: ≤100mA

Uyku bekleme akımı: ≤200μA

İletişim arayüzü: TTL-UART, 9600 baud hızı, 3.3V seviyesi, aktif yükleme / pasif sorgulama çift mod

Çalışma sıcaklığı: -10°C ~ +60°C

Depolama sıcaklığı: -40°C ~ +80°C

Çalışma Nemliği: 0 - 95% RH, yoğunlaşmaya izin verilmez

Toplam Boyut: 48 × 40 × 12 mm (ultra ince gövde)

Aradaki ortalama arıza süresi: ≥15000 saat

Kabuk yapısı: Metal tam koruma, elektromanyetik müdahaleye ve yağ dumanına karşı güçlü direnç

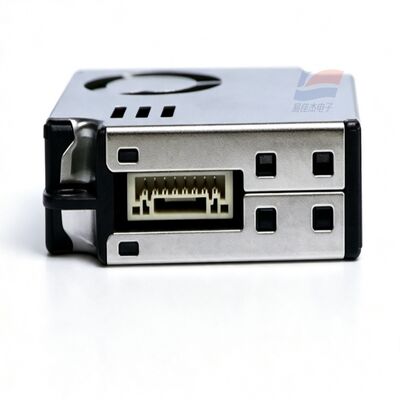

III. 8Pin Pinout

VCC: +5V güç kaynağı

GND: Güç kaynağı olumsuz terminal zemini

SET: Mod Pin; Yüksek seviyede = sürekli örnekleme; Düşük seviyede = uyku modunda ve enerji tasarrufu

RXD: Sensör Serili Port Alımı (3.3V)

TXD: Sensör Serili Port iletimi (3.3V)

RESET: Düşük düzey donanım sıfırlama düğmesi

7NC yedek iğne

IV. Temel Ürün Avantajları

Ultra ince 12 mm kalınlığı, dar alanlar için uygundur ve taşınabilir cihazlara dahili

Altı taraflı metal koruyucu kabuğu, karmaşık elektromanyetik ortamlarda istikrarlı algılama

Düşük güçlü uyku modunu destekler, lityum pillerle çalışan taşınabilir dedektörler için uygun

Çiğ parçacık sayımı verileri + kalibre PM konsantrasyon parametreleri çıkarabilir

En az 0.3μm ultra ince parçacıkları yakalama yeteneği, mükemmel hassasiyet

V. Endüstride Uygulanabilir Kullanımlar

Küçük masaüstü hava kalitesi dedektörleri, el taşınabilir hava kalitesi probları

Miniatür hava temizleyicileri, araçlar için yerleşik toz sondası

Akıllı ev risk kontrol kontrol cihazları, havalandırma ekipmanları için küçük modüller

Seralardaki toz izleme, elektrik kontrol dolapları, şarj pilleri, enstrüman dolapları

Giyilebilir çevresel algılama cihazları, ultra ince çevresel izleme terminalleri
