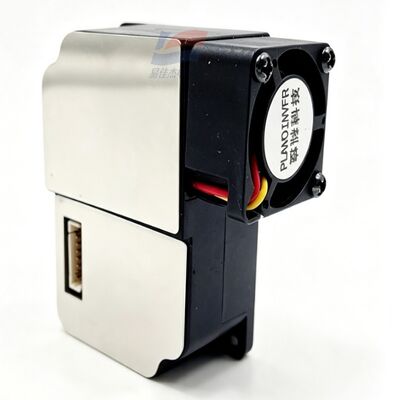

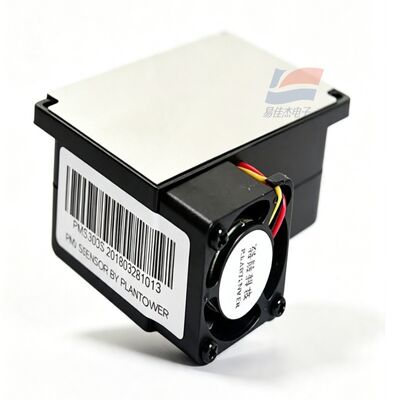

YJJ PMS3003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Parçacık Algılama Modülü

Ürün Açıklaması:

YJJ PMS3003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Parçacık Algılama Modülü

Özellikler:

I. Ürün Tanıtımı

PMS3003, minyatür bir hava giriş fanı ile donatılmış üçüncü nesil lazer saçılma tipi toz sensörüdür; TTL-UART seri portu aracılığıyla PM1.0, PM2.5, PM10 kütle konsantrasyonlarını ve çoklu boyutlardaki parçacık sayısını çıktı olarak verir. PMS1003 ile karşılaştırıldığında, geliştirilmiş parazit önleme ve stabiliteye sahiptir, metal koruyucu kabuğu ile iç ve dış hava kalitesi ekipmanı geliştirme için uygundur.

II. Tam Teknik Parametreler

Tablo

Parametre Kalem Özellik Detaylar

Algılama Prensibi Lazer Mie Saçılması

Parçacık Boyutu Aralığı 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

Parçacık Sayım Verimliliği %50 @ 0.3 μm; %98 ≥ 0.5 μm

PM2.5 Standart Aralığı 0 - 500 μg/m³

Aşırı Yük Ölçüm Üst Sınırı ≥ 1000 μg/m³

Konsantrasyon Çözünürlüğü 1 μg/m³

Ölçüm Doğruluğu 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± %10 FS

Tek Örnekleme Yanıtı < 1s; Genel Kararlı Yanıt ≤ 10s

Örnekleme Hava Akış Hızı 0.1 L/dak

Güç Kaynağı Voltajı DC 4.5 - 5.5V, tipik 5V

Normal Çalışma Akımı ≤ 100mA

Uyku Bekleme Akımı ≤ 200μA

İletişim Arayüzü TTL-UART, Baud Hızı 9600, 3.3V Seviye, Aktif/Pasif Okuma Modunu Destekler

Çalışma Sıcaklığı -10℃ ~ +60℃

Depolama Sıcaklığı -40℃ ~ +85℃

Çalışma Nemi %0 - 95 RH (Yoğuşmasız)

Boyutlar 65 × 42.3 × 23 mm

Arızalar Arası Ortalama Süre ≥ 5 Yıl

III. 8 Pin Pinout Tanımı

VCC: 5V Güç Kaynağı

GND: Toprak

SET: Mod Pini; Yüksek Seviye = Sürekli Örnekleme, Düşük Seviye = Uyku Güç Tasarrufu

RXD: Sensör Seri Portu Alıcı

TXD: Sensör Seri Portu Verici

RESET: Modül Sıfırlama Pini

7, 8. Kullanılmayan Pinler

IV. Ürün Avantajları

Üçüncü nesil ana kontrol çipi, daha küçük uzun vadeli sapma, PMS1003'ten daha üstün yemeklik yağ ve su buharı paraziti direnci

Uyku düşük güç tüketimini destekler, pille çalışan taşınabilir dedektörler için uygundur

İki veri seti çıktı verebilir: orijinal parçacık miktarı ve standart CF kalibre edilmiş PM konsantrasyonu

Metal koruyucu kabuk, devre kartı elektromanyetik parazitini izole eder

V. Endüstriyel Uygulama Amaçları

Hava Temizleyiciler, Temiz Hava Sistemleri, Merkezi Klima Havalandırma Toz İzleme Probu

Ev/Ticari PM2.5 Hava Kalitesi Dedektörü, Sis Alarmı

İnşaat Tozu İzleme Probu, Atölye, Fabrika, Üretim Evi Hava İzleme Terminali

Akıllı Ev, Bina Havalandırma Otomatik Kontrol Sistemi

Araç Hava Dedektörü, Taşınabilir Dış Ortam Tespit Ekipmanı

Güç İnvertörü, Elektrik Kontrol Kabini, Sera Sera Partikül Madde İzleme
