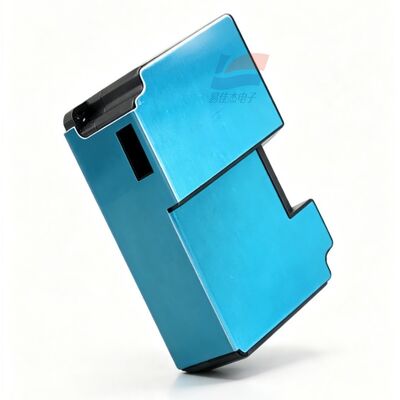

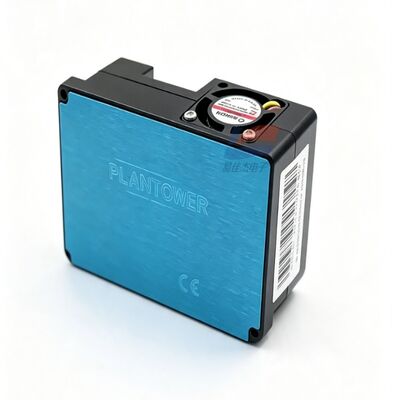

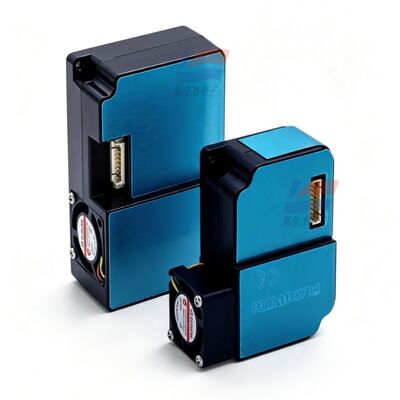

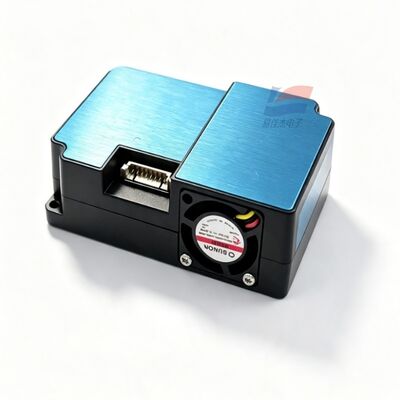

YJJ PMS1003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Hava Parçacıkları Algılama Modülü

Ürün Açıklaması:

YJJ PMS1003 Lazer PM2.5 PM10 Toz Sensörü UART Dijital Hava Parçacık Algılama Modülü

Özellikler:

I. Ürün Tanıtımı

PMS1003, genel amaçlı bir lazer saçılma tipi partikül madde sensörüdür, numune alma ve örnekleme için minyatür bir fan ile donatılmıştır, TTL-UART dijital çıkışa sahiptir. 0.3 - 10 μm tozun birden fazla partikül boyut aralığını aynı anda algılayabilir ve PM1.0/PM2.5/PM10 konsantrasyonlarını çıktı olarak verebilir. Ağırlıklı olarak hava algılama cihazları, arıtıcılar ve çevre izleme ekipmanları geliştirmede kullanılır.

II. Detaylı Teknik Parametreler

Tablo

Parametre Kalemi Özellik Parametreler

Algılama Prensibi Lazer Mie Saçılması

Çözülebilir Partikül Boyut Aralığı 0.3 - 1.0 μm, 1.0 - 2.5 μm, 2.5 - 10 μm

Sayım Verimliliği %50 @ 0.3 μm; %98 ≥ 0.5 μm

PM2.5 Etkin Ölçüm Aralığı 0 - 500 μg/m³

PM2.5 Aşırı Yük Ölçüm Aralığı 1000 μg/m³ ≥ kadar

Konsantrasyon Çözünürlüğü 1 μg/m³

Ölçüm Hatası 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± %10 FS

Tek Numune Alma Yanıtı < 1s; Genel Kararlı Yanıt ≤ 10s

Standart Numune Alma Hava Hacmi 0.1L

Güç Kaynağı Voltajı DC 4.5 - 5.5V, tipik 5V

Güç Tüketimi Akımı ≤ 100mA

Bekleme Uyku Akımı ≤ 200μA

İletişim Arayüzü TTL-UART (3.3V Seviye), Uyku/Sürekli Numune Alma Değişimi

Çalışma Sıcaklığı Aralığı -10°C ~ +60°C

Çalışma Nem Aralığı %0 - 95 RH, Yoğuşmasız

Depolama Sıcaklığı Aralığı -40°C ~ +85°C

Genel Boyut 65 × 42.3 × 23 mm

Arızalar Arası Ortalama Süre ≥ 3 Yıl

III. Pin Fonksiyonları

VCC - 5V Güç Kaynağı

GND - Toprak

SET - Mod Pini; Sürekli numune alma için Yüksek seviye, Uyku ve güç tasarrufu için Düşük seviye RXD

TXD (3.3V seri port iletim/alma)

RESET sıfırlama pini

IV. Ana Ürün Avantajları

Aktif emiş için dahili fan, hızlı algılama yanıtı

Birden fazla partikül boyutu toz miktarı, PM1.0/PM2.5/PM10 kütle konsantrasyonu çıktısı

Uyku modu ve düşük güç tüketimi desteği, pille çalışan cihazlarla uyumlu

Mikrokontrolcüye doğrudan bağlı TTL seri port, basit geliştirme

V. Endüstriyel Uygulama Amaçları

Ev tipi hava arıtıcıları, taze hava sistemi toz izleme probları

İç hava kalitesi dedektörleri, PM2.5 alarmları

Akıllı ev, bina güvenlik kontrol sistemleri

Atölye ve fabrika, inşaat sahası toz basit izleme ekipmanları

Dış mekan taşınabilir çevre dedektörleri, çevre izleme terminalleri

Şarj istasyonları, kontrol kabinleri, çiftliklerde hava algılama
