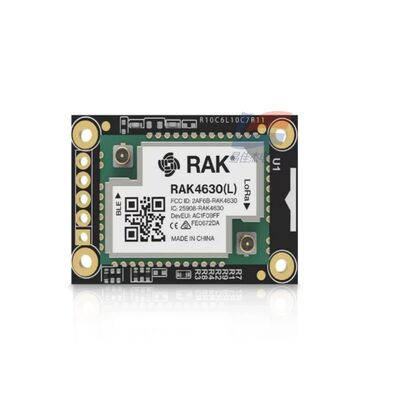

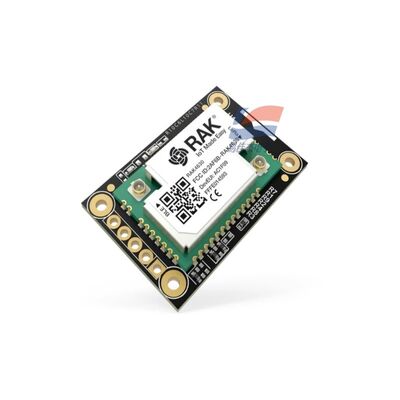

YJJ RAK4631 Nordic NRF52840 BLE Temel Modülü Endüstriyel Düşük Güçlü İzleme için LoRa SX1262'yi Destekler

Ürün Açıklaması:

YJJ RAK4631 Nordic NRF52840 BLE Çekirdek Modülü, Endüstriyel Düşük Güç İzleme için LoRa SX1262'yi Destekler

Özellikler:

RAK4631 WisBlock Çift Modlu Çekirdek Modül Tam Parametre Açıklaması
Modül Konumlandırma: nRF52840 BLE5.0 + SX1262 LoRaWAN entegre WisBlock çekirdek kartı, standart versiyon RAK4631 (harici anten IPEX soketi) ve RAK4631-R (dahili anten + RUI3 ürün yazılımı) olarak bölünmüştür, donanım tamamen aynıdır yalnızca ürün yazılımı farklıdır. RAK kablosuz...
1. Ana Kontrol MCU (BLE Core nRF52840)
Çekirdek: Kayan nokta işlemleri için donanım FPU'lu 32 bit ARM Cortex-M4F
Frekans: 64MHz
Depolama: 1MB Flaş + 256KB RAM
Güvenlik: Dahili CryptoCell şifreleme ünitesi, AES, ECDH, SHA vb. donanım şifrelemesini destekler
Kart Çevresel Cihazları: 32,768kHz RTC kristal osilatör, NFC-A etiket bobini, tam hızlı USB2.0 Cihazı/OTG Kuzey Sem...
2. BLE 5.0 Radyo Anahtar Parametreleri (2,4 GHz)
Protokol Yığını: BLE 5.0 (BLE Mesh, Uzun Menzil, 2Mbps yüksek hız), NFC-A, Zigbee/Thread ile uyumlu
İletim Gücü: -20 ~ +4dBm, 4dB adımlarla ayarlanabilir
Hassasiyet Alma:
1Mbps BLE: -95dBm
125kbps Uzun Menzil Modu: -103dBm
Hızlar: 2Mbps / 1Mbps / 500kbps / 125kbps
Anten:
RAK4631: IPEX4 harici 2.4G anten soketi
RAK4631-R: PCB kartı yerleşik BLE anteni
BLE Tipik Güç Tüketimi:
BLE Yayın TX (0dBm): ~4.8mA
BLE Bekleme Alımı: ~1mA
Derin Uyku: 2μA (tüm makine)
3. LoRa SX1262 Radyo Parametreleri (Alt GHz)
Frekans Bandı Versiyon Farkı:
RAK4631 (L): 433–470MHz (Çin 433M)
RAK4631(H): 779–923MHz (EU868/US915/AS923)
Protokol: LoRaWAN 1.0.2/1.0.3, LoRa Noktadan Noktaya P2P
İletim Gücü: Boost modu maksimum + 22dBm
Alma Hassasiyeti: Düşük - 148dBm, bağlantı bütçesi 170dB
Bant genişliği: 7,8kHz ~ 500kHz ayarlanabilir, dahili TCXO sıcaklık dengelemeli kristal osilatör (geniş sıcaklık kararlılığı)
LoRa Güç Tüketimi:
22dBm İletim: ~14.5mA
Alma İzleme: ~14.5mA
Uyku Modu Tüm Makineyle Aynı 2μA
4. Elektrik Güç Kaynağı Parametreleri
Çalışma Gerilimi: 2,0V ~ 3,6V (Li-ion pil 3,7V sistemi, doğrudan 5V güç kaynağı olamaz)
Önerilen Güç Kaynağı: 3,3V / 3,7V Li-ion pil (WisBlock süpürgelik şarj yönetimiyle uyumlu)
Uyku Akımı: Tipik 2,0μA (RTC zamanlaması uyandırma, minimum 1,2μA)
Tepe Akımı: LoRa tam güç iletimi ≈ 14,5mA, BLE tepe noktası < 5mA
Anakart Genişletme Güç Kaynağı: Anakart, Li-ion pili şarj eden Mikro USB 5V girişini destekler (maksimum 350mA) V. Donanım Arayüzleri (WisBlock Tabanına Bağlı)
Seri Bağlantı Noktası: 2 kanal UART (AT komutlarını, sensör iletişimini destekler)
I2C: Standart I2C veriyolu, sıcaklık ve nem sensörleri, oksijen sensörleri ve basınç sensörleriyle uyumludur
SPI: Yüksek hızlı SPI (Flash'a, ekrana bağlanabilir)
ADC: Çoklu 12 bit analog girişler (akü voltajını toplayın, analog sensörler)
GPIO: Çoklu genel amaçlı dijital I/O, harici kesinti uyandırma
USB: Mikro-AB tam hızlı USB, programlama, seri port günlükleri, OTG için kullanılır
Hata ayıklama: SWD indirme hata ayıklama arayüzü
Genişletme NFC: IO modülü aracılığıyla, NFC pinleri RAKwireles...
VI. Mekanik Boyutlar ve Çevre
Boyut: 20mm × 30mm, kalınlık yaklaşık 3mm
Ağırlık: ≈4g (anten hariç)
Sabitleme: 2 Φ1,5mm kurulum deliği, WisBlock tabanına sabitlenmiş vidalar
Çalışma Sıcaklığı: -40°C ~ +85°C
Depolama Sıcaklığı: -40°C ~ +85°C
Nem: %0~95 bağıl nem, yoğunlaşmasız
VII. Firmware ve Geliştirme Yöntemi
RAK4631 (Orijinal Sürüm): Arduino BSP, PlatformIO, Zephyr RTOS geliştirme
RAK4631-R: Önceden yüklenmiş RUI3 düşük kodlu aygıt yazılımı, AT komutlarını destekler, API ikincil geliştirme, BLE/USB/UART'ın tümü AT komutları yayınlayabilir
OTA: BLE kablosuz yükseltmeyi, USB aygıt yazılımı yükseltmesini destekler
Sertifikasyon: FCC/CE/RoHS uyumluluk sertifikası RAKwireles...
VIII. Tipik Uygulama Senaryoları
