YJJ RAK4630 NRF52840 SX1262 LoRaWAN için kullanılanlar LoRa+Bluetooth Modülleridir.

Ürün Açıklaması:

YJJ RAK4630 NRF52840 SX1262 LoRaWAN için kullanılanlar LoRa+Bluetooth Modülleridir.

Özellikler:

Temel Konumlandırma

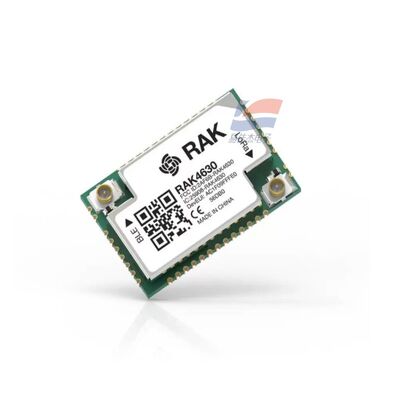

RAK4630, dahili bir nRF52840 (BLE5.0 ana kontrol) + SX1262 LoRa radyoya sahip, damga tarzı bir SMT yüzeye monte çift modlu modüldür;
RAK4631, tabanı olan bitmiş bir karttır ve çekirdek çipi RAK4630'dur. İkisinin donanım çekirdekleri tamamen aynı, sadece ambalaj/taban farklı. RAKkablolar... .
Varsayılan önceden yüklenmiş RUI3 AT ürün yazılımı, karmaşık derleme ve geliştirmeye gerek kalmadan AT komutları göndermek için seri bağlantı noktasını/Bluetooth Düşük Enerjiyi (BLE) destekler.
1. Ana Kontrol MCU (BLE çekirdeği nRF52840)
Çekirdek: Kayan nokta işlemleri için donanım FPU'lu 32 bit ARM Cortex-M4F
Frekans: 64 MHz
Depolama: 1MB Flaş + 256KB RAM
Güvenlik: AES/ECDH/SHA şifrelemeli Donanım CryptoCell
Çevre birimleri: 32,768kHz RTC, NFC-A bobini, tam hızlı USB2.0
2. BLE 5.0 Bluetooth Radyo Parametreleri (2,4 GHz)
Protokol standardı: BLE5.0, BLE Mesh'i destekler, Uzun Menzil (uzak mesafe), 2Mbps yüksek hız, NFC-A
Frekans bandı: 2402~2480 MHz
İletim gücü: -20dBm ~ +4dBm, 4dB adım ayarıyla
Alma hassasiyeti:
1Mbps: -95dBm
125kbps uzun menzilli mod: -103dBm
Hız dişlileri: 2Mbps / 1Mbps / 500kbps / 125kbps
Anten arayüzü: Çift IPEX4 soketleri (bağımsız BLE anteni, bağımsız LoRa anteni, 50Ω empedans)
Tipik BLE güç tüketimi
Yayın TX (0dBm) ≈ 4,8mA
Bekleme alımı ≈ 1mA
Tüm cihazın derin uykusu 2,0~4,23μA (RTC uyandırma)
3. SX1262 LoRa Radyo (GHz Altı Uzun Mesafe)
Bant versiyonu ayrımı
RAK4630 (L): 433~470 MHz (yerli CN470)
RAK4630(H): 779~923 MHz (EU868/US915/AS923)
Protokol: LoRaWAN 1.0.3, LoRa P2P noktadan noktaya
İletim gücü: + 22dBm'ye kadar artırın
Alma hassasiyeti: Minimum - 148dBm, toplam bağlantı bütçesi 170dB
Bant genişliği: Dahili yüksek hassasiyetli TCXO sıcaklık dengelemeli kristal osilatör ile 7,8 kHz ila 500 kHz arasında ayarlanabilir
LoRa güç tüketimi: Tam güç iletimi ≈ 14,5mA, sürekli alım ≈ 14,5mA
4. Elektrik Güç Kaynağı Parametreleri
Çalışma voltajı: 2,0V ~ 3,6V (lityum pil 3,7V sistem,- doğrudan besleme 5V)
Önerilen güç kaynağı: 3,3V LDO / 3,7V lityum pil
Uyku akımı: Tipik 4,23μA, minimum 2,0μA (RTC zamanlaması uyandırma)
Tepe akımı: LoRa tam güç iletimi ≈ 14,5mA, BLE tepe noktası < 5mA
USB: VBUS 5V yalnızca programlama, güç kaynağı hata ayıklaması için, tüm cihazın uzun süreli güç kaynağı için değil
5. Donanım Arayüzleri (44Pin Damgaları)
Seri port: 2 donanım UART (AT komutları, sensör iletişimi)
I2C: 2 grup I2C, LOX-02 oksijen sensörü, MPXHZ6115 basınç sensörü ile uyumlu
SPI: Yüksek hızlı SPI (harici Flash, ekran)
ADC: 3 adet 12 bit analog giriş (pil voltajı, analog sensör koleksiyonu)
GPIO: 8 genel amaçlı IO, harici kesme uyandırmasını destekler
USB: Mikro USB sinyal pedi
NFC: NFC anten pimi çıkışı
Hata ayıklama: SWD indirme hata ayıklama arayüzü
6. Mekanik Boyutlar ve Çevre
Form: Pullar SMT yüzeye montaj modülü Boyutlar: 15mm × 23mm × 3mm
Pimler: 44 pimli posta yastıkları, yüzeye montajlı kaynak
Çalışma sıcaklığı: -40°C ~ +85°C
Depolama sıcaklığı: -40°C ~ +85°C
Nem: %0 - 95 bağıl nem, yoğunlaşma yok
VIII. Firmware ve Geliştirme
Varsayılan firmware: RUI3, tam fonksiyonlu AT talimat seti (UART/BLE/USB gönderilebilir)
İkincil geliştirme: Özel donanım yazılımı için Arduino, PlatformIO, RUI3 API'yi destekler
OTA yükseltmesi: BLE kablosuz OTA, USB yerel yazma
Sertifikasyon: CE, FCC, RoHS, KC uyumluluğu
Tipik uygulamalar
Pille çalışan sensör düğümleri (oksijen / basınç sensörleriyle eşleştirilmiş), tarımsal sera izleme, endüstriyel düşük güç toplama, elde taşınan taşınabilir cihazlar, BLE cep telefonu yerel yapılandırması + LoRa uzun mesafe yükleme, IoT düşük güçlü ağ geçidi alt düğümü
