YJJ WisLink PLC LX200V30 Değerlendirme Kartı PLC + LoRa Hibrit Ağ İletişimi için Güç Hattı İletişimi (PLC) Modülü

Ürün Açıklaması:

YJJ WisLink PLC LX200V30 Değerlendirme Kartı - PLC + LoRa hibrit ağ iletişimi için Güç Hattı İletişimi (PLC) modülü

Özellikler:

I. Ürüne Genel Bakış
1. Çekirdek Modül LX200V30
Ana Kontrol SoC: Qualcomm QCA7420 Geniş Bant Güç Hattı Taşıyıcı Çipi
Modülasyon Yöntemi: OFDM Dik Frekans Bölmeli Çoğullama
Standart Protokol: IEEE1901, HomePlug AV Uluslararası Evrensel PLC Geniş Bant Standardı
İletim Ortamı: Güç Hattı, Bükülü Çift, Koaksiyel Kablo, üç ortamın tümü uyumludur

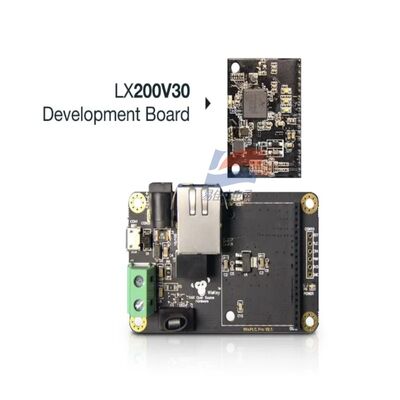

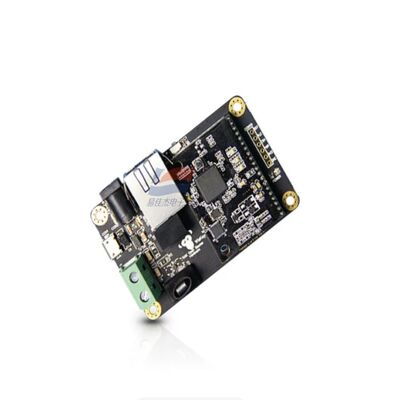

Companion EVB: Hızlı test, prototip geliştirme ve çözüm doğrulama için kullanılan WisPLC PRO Değerlendirme Kartı (LX200V30 EVB)
II. RF ve İletişim Performansı Parametreleri
Fiziksel Katman Hızı
Maksimum PHY Hızı: 500Mbps; Gerçek İş Çıkışı Yaklaşık 400~460Mbps (RAKkablosuz...)
Çalışma Frekans Bandı
2~68MHz (CATV Kablolu Televizyon Bandı ile uyumlu, parazit yok); Paraziti azaltmak için genellikle 2~30MHz önerilir (Rakwireles...)
İletim Mesafesi (İdeal Kablolama Ortamı)
AC Güç Hattı: Maksimum 300m
Bükülü Çift (Telefon Hattı / Ağ Kablosu): Maksimum 600m
Koaksiyel Kablo: Maksimum 2000m (RAKkablosuz...)
Ağ Yapılandırma Yeteneği
Tek Ağ 7'ye Kadar LX200V30 Modülü Monte Edilebilir, Otomatik Olarak Ağa Bağlanabilir, Sıfır Yapılandırmalı Açılışa Hazır
Güvenlik Şifrelemesi
Veri Gizliliğini ve Kurcalamayı Önlemek için Dahili 128-bit AES Donanım Şifrelemesi (RAKkablosuz...)
Parazit Önleme
Endüstriyel Sınıf C4 Elektromanyetik Uyumluluk, Frekans Dönüştürücüler, Kaynak Makineleri, Motorlar vb. İle Uyumlu. Güçlü Gürültü Güç Kaynağı Senaryoları; Düşük Gecikme Değişimi < 1,8 ms
III. Donanım Modülü Özellikleri (LX200V30 Modülü)
Boyut: 40mm × 30mm, Standart Kaşe Pim Modülü
Arayüz Veriyolu
MII Ethernet Arayüzü (MCU/PHY'ye bağlanın)
Güç Kaynağı, GPIO, Durum Gösterge Işığı için 2,54 mm Standart Pin Başlığı
Güç Kaynağı Gereksinimleri (Modül Tarafı)
Çift Güç Kaynağı: 3,3V DC (Çip Çekirdek) + 12V DC (PLC Hat Sürücü Transformatörü), Her İkisine de Aynı Anda Güç Verilmelidir
Durum Göstergesi GPIO
PWR: Güç Gösterge Işığı
ETH: Ethernet Bağlantısı / Veri Yanıp Sönüyor
PLC: Güç Hattı Bağlantısı / Veri Yanıp Sönüyor
Çalışma Sıcaklığı Aralığı
Çalışma: -40°C ~ +85°C
Depolama: -40°C ~ +85°C
Güç Tüketimi
Beklemede: Yaklaşık 120mA; Tam Yükte İletim: 220~280mA; Yüksek Yük Isı Emici Eklemeyi Öneriyor

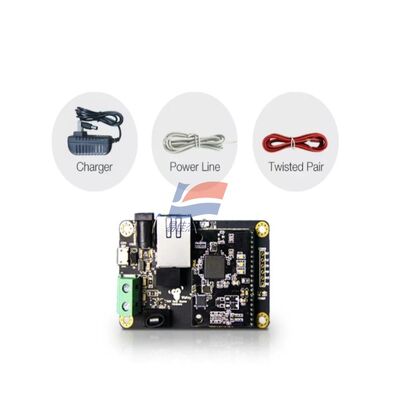

IV. LX200V30 EVB Değerlendirme Kartının Tam Yapılandırması (WisPLC PRO Taban Kartı)

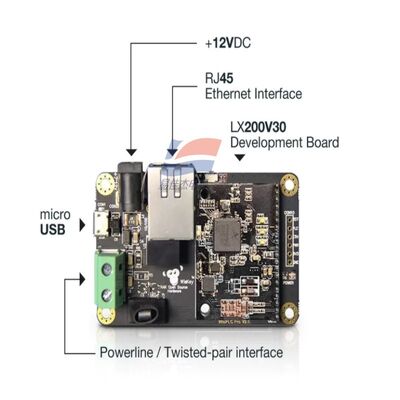

1. Güç Kaynağı Arayüzü (İki Güç Kaynağı Yöntemi)
DC Doğru Akım Soketi: 12V DC Adaptör Girişi (Önerilen)
Mikro USB 5V: Yalnızca Güç Kaynağında Hata Ayıklama, PLC'yi Tam Güçle Çalıştıramıyor
Taban Kartı Dahili Yükseltme Devresi, Modülün Gerektirdiği 3,3V + 12V Çift Güç Kaynağını Otomatik Olarak Üretir
2. Harici İş Arayüzü
RJ45 Gigabit Ethernet Bağlantı Noktası: Bilgisayara, Ağ Geçidine, RAK4630/4631 LoRa Düğümüne Bağlan
Yeşil Terminal Bloğu: Güç Hattı Bağlantı Çıkışı (220V Şebeke Gücünü / Alçak Gerilim DC Barasını Bağlayın)
Ayrılmış Bükümlü Çift, Koaksiyel Kablo Lehimleme Soketleri, Çoklu Ortam İletimini Doğrudan Test Edebilir
3. Hata Ayıklama Arayüzü
UART Seri Bağlantı Noktası: wislink-cli Komut Satırı Aracı, Bağlantı Kalitesini Görüntüleme, Frekans Bantını Değiştirme, OTA Firmware Yükseltme
Dip Anahtarı: PLC Frekans Bandının Hızlı Geçişi, Ağ Modu
Üç Renkli Dahili LED: Güç, Ethernet, Güç Hattı Bağlantı Durumunun Gerçek Zamanlı Görüntülenmesi
4. Mekanik Boyutlar Değerlendirme panosu PCB: Yaklaşık 75mm × 50mm, Φ3 boyutunda 4 montaj sabitleme deliği ile
Tipik uygulama senaryoları
Endüstriyel tesis: Orijinal güç kablolarını ağ kablolarıyla değiştirin ve PLC + LoRa hibrit ağ bağlantısını kullanın (RAK4630/RAK5146 ağ geçidiyle)
Fotovoltaik / şarj istasyonu: DC veri yolu için yüksek hızlı veri iletimi
Güvenlik izleme: Yüksek çözünürlüklü kamera videolarını iletmek için bina şebeke elektriğini kullanın
Akıllı binalar, enerji izleme, akıllı sayaçlar, tıbbi ekipman ağı
Ekipmanın prototip geliştirilmesi: EVB değerlendirme panosunu kullanarak enerji hattı iletişim çözümlerinin hızlı doğrulanması
