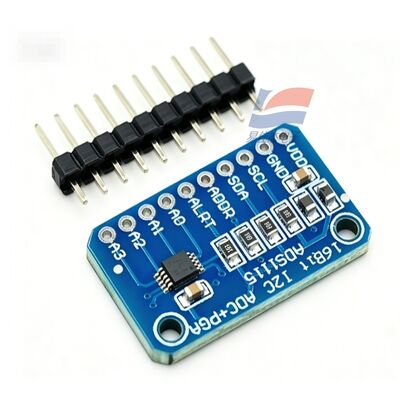

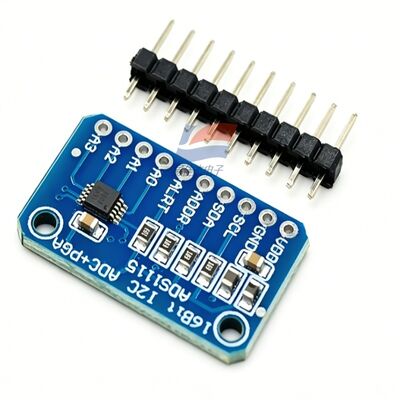

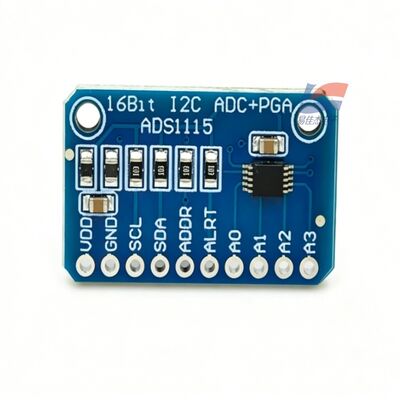

YJJ ADS1115 16 bitlik yüksek hassasiyetli analog-dijital dönüştürücü ADC Gelişim Kurulu Modülü 4 Kanal

Ürün Açıklaması:

YJJ ADS1115 16-Bit Yüksek Hassasiyetli Analog-Dijital Dönüştürücü ADC Geliştirme devre kartı modülü 4 Kanal

Özellikler:

Çözünürlük: 16 bit, veri kaybı yok
Minimum LSB voltajı (PGA = 16, FS = ±0,256V): 8μV
INL integral doğrusal olmama: ±0,5 LSB
CMRR ortak mod reddetme oranı: DC tipik 100dB, 50/60Hz şebeke frekansı 105dB (düşük hız 8SPS modu)
Sıcaklık kayması kazancı: 5~7 ppm/°C
Dahili düşük sapmalı dahili referans, harici referans kaynağına gerek yoktur
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (varsayılan) / 250 SPS / 475 SPS / 860 SPS (maksimum)
Düşük hız 8SPS: şebeke gürültüsünü bastırmak için ideal
Yüksek hızlı 860SPS: hızlı dinamik sinyal edinimi
VIII. Elektrik Güç Kaynağı Parametreleri

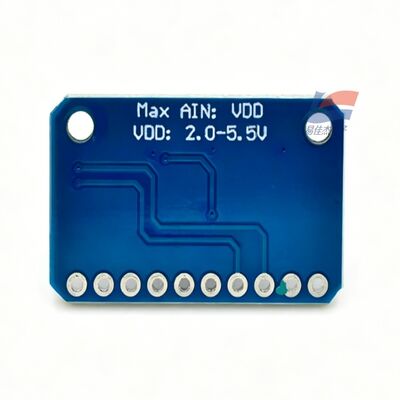

Güç kaynağı voltajı (analog/dijital aynı voltaj): 2,0V ~ 5,5V, 3,3V/5V mikro denetleyicilerle uyumlu
Çalışma akımı:
Sürekli dönüşüm modu: tipik 150μA
Tek dönüşüm uyku modu: dönüşüm tamamlandıktan sonra otomatik kapanma, tüm cihazın son derece düşük ortalama güç tüketimi
Tipik güç tüketimi: 0,3 mW
Giriş analog voltaj aralığı: 0V ~ VDD (tek uçlu)
IX. I2C Dijital Arayüz
Standart I2C uyumlu, maksimum hız 400kHz
4 donanım seçilebilir adres (VDD/GND/SDA/SCL anahtarına bağlı ADDR pini), tek bir veri yoluna 4 adede kadar ADS1115 yongası bağlanabilir
Dahili dijital karşılaştırıcı: ayarlanabilir üst ve alt eşikler, ALERT pin kesme çıkışı, aşırı gerilim/düşük gerilim tetiklemesi üzerine MCU'yu uyandırma
X. Paket Boyutu (3 ana yüzeye montaj türü)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, ultra küçük hacimli, giyilebilir / mikro sensör
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, genel yüzeye montaj
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, manuel lehimlemeye uygun
XII. Çalışma Ortamı
Çalışma sıcaklığı: -40°C ~ +125°C
Depolama sıcaklığı: -60°C ~ +150°C
Nem: %0~95 bağıl nem, yoğunlaşma yok
RoHS uyumlu
XIII. Temel Yerleşik İşlevler
Dahili yüksek hassasiyetli voltaj referansı
Dahili saat osilatörü, harici kristale gerek yok
Mikrovolttan 5V geniş sinyale kadar programlanabilir kazanç PGA
4 kanallı analog çoklayıcı MUX
Dijital voltaj karşılaştırıcı + kesme çıkışı
Pille çalışan düğümler için tercih edilen tek dönüşümlü güç tasarrufu modu
