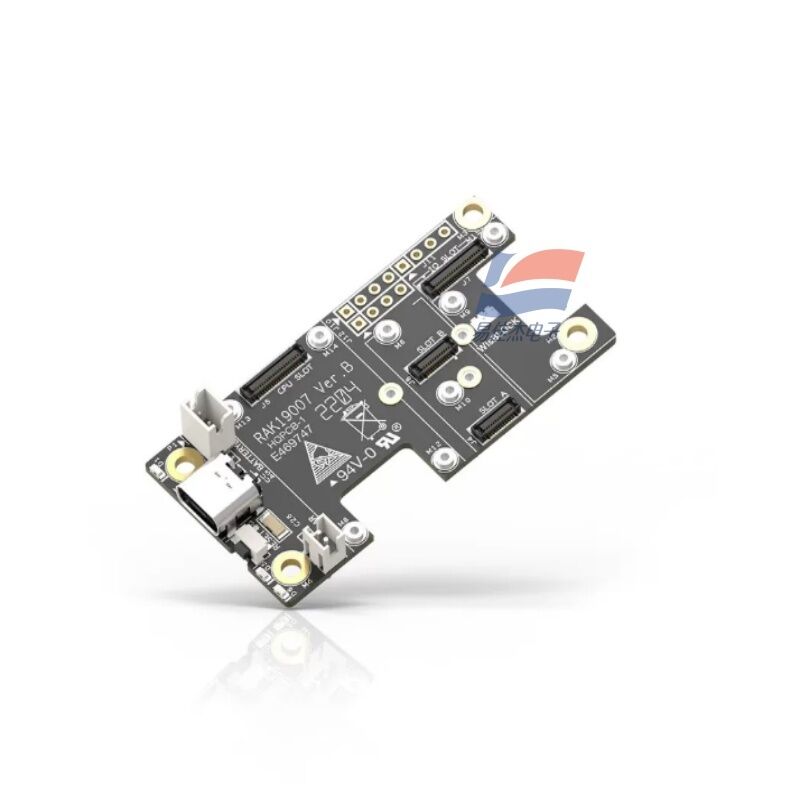

YJJ RAK19007 WisBlock Temel Kurul 2. nesil - Değerlendirme Kurulu Temel Modül Geliştirme Kurulu

Ürün Açıklaması:

YJJ RAK19007 WisBlock Taban Kartı 2. Nesil - Değerlendirme Kartı Taban Modülü Geliştirme Kartı

Özellikler:

I. Temel Genel Bakış
RAK19007, eski RAK5005-O'nun yerine geçen ikinci nesil RAK WisBlock evrensel değerlendirme kartı/taban geliştirme kartıdır. WisBlock çekirdek denetleyicisini, çeşitli sensörleri, GNSS konumlandırmayı, IO genişletme modüllerini barındırmak, güç kaynağı, şarj, seri bağlantı noktası ve veri yolu genişletme yeteneklerini sağlamak için kullanılan tüm LoRaWAN modüler IoT çözümünün taşıyıcısıdır. Hızlı prototip geliştirme ve dış mekan düşük güçlü düğümler için standart bir temeldir. RAKkablolar... .
II. Temel Donanım Parametreleri
1. Fiziksel Boyut ve Yapı
Boyut: 60mm × 30mm, ultra ince kompakt PCB
Kurulum: 4 M2.5 vida sabitleme deliği, doğrudan muhafazaya monte edilebilir

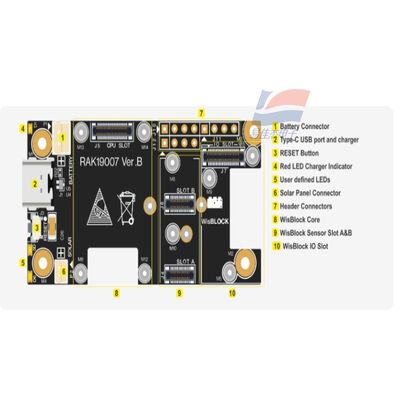

Yuva Düzeni:
CORE Yuvası (40Pin): 1 yol, WisBlock çekirdek modülünü takın (RAK4631, RAK11200, RAK3172 vb. LoRa çekirdeği gibi)
Sensör Yuvaları A/B/C: 3 yol, standart 10 mm küçük sensör modüllerini destekler (sıcaklık, nem, gaz, fotoelektrik, hızlanma vb.)
Yuva D (büyük boyutlu yuva): 1 yol, 23 mm büyük modülle uyumlu (GNSS konumlandırma RAK12500, 4G/NB-IoT hücresel modül)
İkinci nesil optimizasyon: D yuvasına takılan GNSS modülü diğer sensör konumlarını işgal etmez ve birinci nesildeki alan çakışması sorununu çözer. RAK kablosuz...
Kurulum Yöntemi: Modül, taban plakasının üstüne ve altına her iki yönde de monte edilebilir.
2. Güç Kaynağı Sistemi (Temel Avantaj)
Çoklu güç kaynağı girişleri
USB-C 5V: Program indirme, seri port hata ayıklama, lityum pil şarj etme
BAT pedi: 3,7V tek lityum polimer pil güç kaynağı
Solar pad: 5V güneş paneli girişi, dış mekanda şebekeden bağımsız kendi kendine şarj
Dahili lityum pil şarj yönetimi çipi, dolduğunda şarjı otomatik olarak durdurur
İki adet 3,3V güç çıkışı:
VDD: sabit güç kaynağı, Core ana kontrolüne sürekli güç sağlar
3V3_S: yazılımla devre dışı bırakılabilir (IO2 pini tarafından kontrol edilir), bağımsız olarak 4 sensör yuvasına güç sağlar, uyku sırasında güç tüketimini önemli ölçüde azaltmak için çevre birimlerini keser
Birden fazla sensörün eş zamanlı çalışmasına yönelik gereksinimleri karşılayan 3,3V voltaj regülasyonu için maksimum 750mA çıkış
Son derece düşük uyku statik güç tüketimi, doğada pillerle uzun süreli izleme düğümleri için uygundur
3. Arayüz Kaynakları
USB Type-C: ürün yazılımı yazma, seri port günlüğü, hepsi bir arada şarj etme
Harici genişletme pimi (2,54 mm): BOOT indirme düğmesine yol açar, çoklu GPIO, donanım I2C, donanım UART, harici cihazlara harici olarak bağlanabilir (LTH-1550-01 fotoelektrik anahtar, röle, ekran)
Panele monte düğmeler: sıfırlama düğmesi, BOOT önyükleme düğmesi
Veriyolu: taban plakasının içindeki birleşik I2C/SPI/UART veriyolu, tüm yuvalar birbiriyle otomatik olarak iletişim kurar, manuel kablolamaya gerek yoktur
4. Çevresel Özellikler
Çalışma sıcaklığı: -40°C ~ +85°C, endüstriyel sınıf geniş sıcaklık
Uyumlu geliştirme ortamı: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Çevre koruma standardı: RoHS
III. Temel İşlev ve Kullanım
1. Hızlı LoRaWAN Nesnelerin İnterneti Prototip Değerlendirmesi (Ana Amaç)
Düşük güçlü geniş alan izleme düğümlerini hızlı bir şekilde oluşturmak için WisBlock Core (RAK4631/RAK3172) ile birleştiğinde, güç kaynağı, şarj, sensör adaptör kartı, tak ve çalıştır tasarımına gerek kalmaz:
Çevresel izleme: sıcaklık, nem, hava basıncı, CO2, gaz sensörü kombinasyonu
Varlık konumu: D yuvası, dış mekan izleyici olarak kullanılan GNSS modülünü ekler
Endüstriyel koleksiyon: fotoelektrik anahtar, titreşim, sıvı seviye sensörü veri raporlama ağ geçidi
