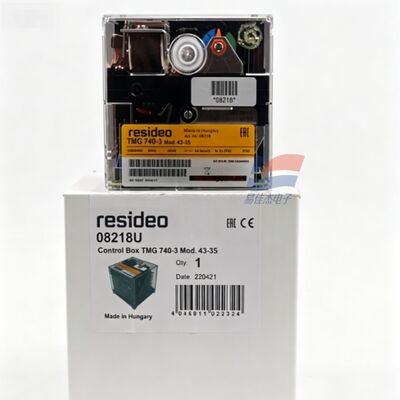

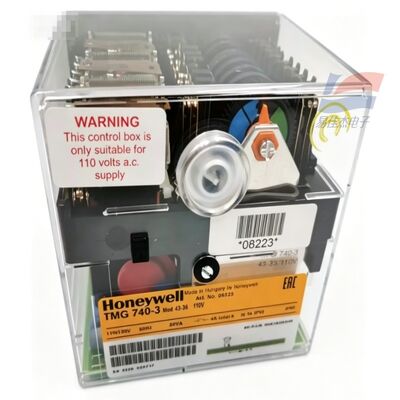

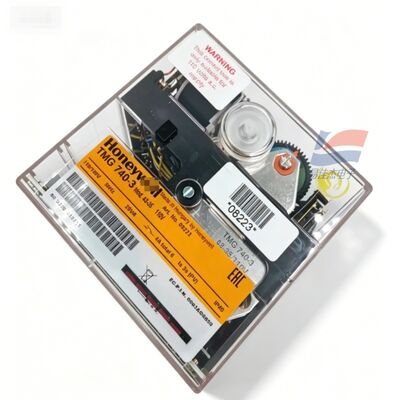

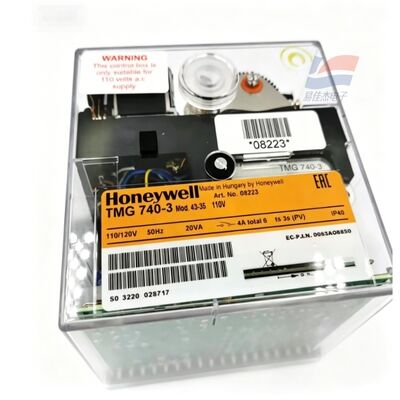

YJJ TMG740-3 TMG 740-3 Satronik Yanma Denetleyicisi Yakıt Yakıcıları için Çıkış Programı Denetleyicisi

Ürün Açıklaması:

YJJ TMG 740-3 Satronic Yanma Kontrol Cihazı Yakıt Brülörleri için Ateşleme Programı Kontrol Cihazı

Özellikler:

I. Orijinal Fabrika Temel Bilgileri

TMG740-3, güvenlik programlanabilir kontrol kutusuna sahip, yüksek güçlü, basınçlı hava tipi, çift amaçlı bir petrol-gaz yanma kontrol cihazıdır. Endüstride genellikle yanma kontrolörü / ateşleme programı kontrolörü olarak anılır.

Tam model segmentasyonu ve sınıflandırması

Tam model formatı: TMG 740-3 Mod.XX-XX, burada Mod, zamanlama parametrelerini temsil eder. Ana üç ticari spesifikasyon şunlardır:

Mod.32-32 Sipariş Numarası: 08211U

Mod.43-35 Sipariş Numarası: 08218U (piyasada stoklarımızda maksimuma kadar mevcuttur)

Mod.13-53 Sipariş Numarası: 08223U

Ürün konumlandırma

Orta-büyük güçlü tek kademeli / iki kademeli yangın, orantısal düzenlemeli gaz / yakıt çift yakıtlı yanmalı makineler, sıcak hava direkt ateşlemeli ısıtıcılar için uygundur; Avrupa EN298 yanma güvenliği standartlarıyla uyumlu, cebri üfleyici tipi.

Durum açıklaması

II. Temel Elektrik ve Zamanlama Teknik Parametreleri

1. Güç Kaynağı Özellikleri

Çalışma voltajı: AC220~240V (-15%~+10%), 50Hz (40~60Hz ile uyumlu)

Genel güç tüketimi: yaklaşık 15VA

Sigorta: 10A hızlı atan / 6A yavaş atan

Tek terminalin maksimum çıkış akımı: 4A, makinenin toplam çıkışı: 6A

Koruma seviyesi: IP44, kurulum ortamı sıcaklığı: -20°C ~ +60°C

Toplam makine ağırlığı (taban dahil): 1100g

2. Alev Algılama Uyumluluğu (Üç Tip Dedektör için Ortak) Tablosu

Algılama yöntemi Tetikleme hassasiyeti Kablolama mesafesinin üst sınırı

İyon probu İyonizasyon 1,6μA Sıradan kablo 50m / Korumalı kablo 100m

UV ultraviyole fototüp 70μA Sıradan tel 100m / Korumalı tel 200m

Kızılötesi IR yanıp sönen prob 5μA (2 LED ışığın açık olması için eşik) İyon probuyla aynı

3. Kalibrasyon sırası (Mod. 43-35 ana model)

Ön üfleme süresi: 43s (tamamen açık hava damperli cebri havalandırma)

Ön ateşleme süresi: Sabit 3s

Emniyet valfi emniyet algılama aralığı: 5s (emniyet ateşleme penceresi, zaman aşımı arıza durumunda makineyi kilitler)

Arıza kilitleme: Alev kaybı, yetersiz hava basıncı, UV probu arızası, tümü otomatik olarak kilitlenir, manuel olarak sıfırlanması gerekir

4. Donanım yapısı

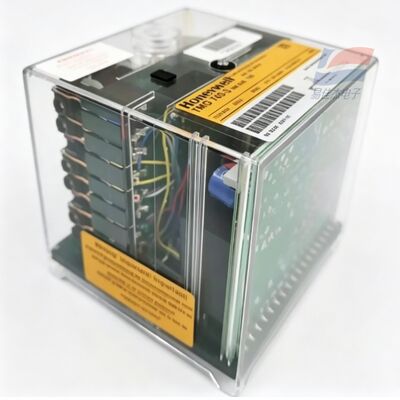

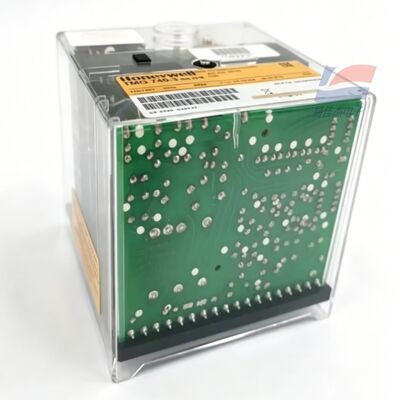

Şeffaf alev geciktirici muhafaza, takılabilir taban terminal bloğu

Dahili senkron motor kam zamanlama mekanizması, 16 kam anahtarı, transformatör, arıza durumu LED göstergesi (5 alev yoğunluğu gösterge seviyesi)

Sıfırlama düğmesi + arıza alarmı gösterge ışığına sahip ön panel, alt köprüler hava basıncı anahtarı, ateşleme izleme mantığı için yapılandırılabilir

III. Uygulanabilir ekipman senaryoları

Endüstriyel yüksek güçlü gaz/yakıt brülörleri, kazanlar, buhar jeneratörleri

Boya kurutma sıcak hava fırınları, doğrudan ateşlemeli hava ısıtıcıları

İki kademeli yangın/oransal düzenlemeli endüstriyel ısıtma ekipmanları, fırın ısıl işlem ekipmanları

Çift yakıtlı çift gazlı yanma üniteleri
