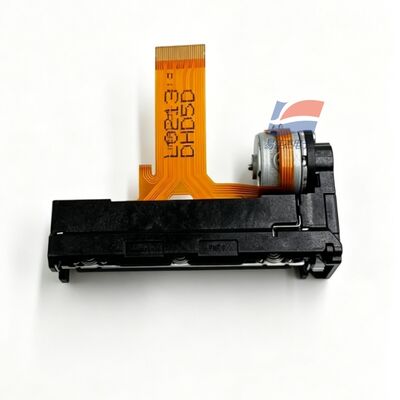

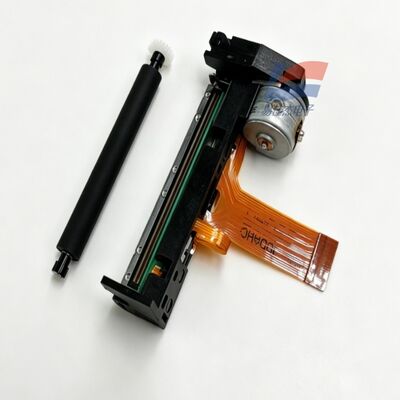

YJJ LTP02-245-13 2 inç 58 mm ultra ince termal yazıcı çekirdeği

Ürün Tanımı:

YJJ LTP02-245-13 2 inç 58 mm ultra ince termal yazıcı çekirdeği

Özellikleri:

I. Temel Model Bilgisi

Model: LTP02-245-13

Tipi: Satır tipi termal yazıcı çekirdeği (2 inçlik ultra ince küçük model)

Sıfırlama ayrımı: 13. sürümün basınçlı kağıt çubuğu açık kapağı algılama düğmesi yoktur.Sadece standart versiyon kağıt eksikliği fotoelektrik sensör + baskı başı termal direnç sıcaklık ölçümü eksikAynı seride LTP01, büyük hacimli kalın bir modeldir, LTP02, hafiflik ve taşınabilirliğe odaklanır.

II. Baskı Temel Özellikleri

Baskı yöntemi: Termal nokta matris satır baskı

Tek satır nokta sayısı: 384 nokta / satır

Açıklama: Yatay 8 nokta/mm (203 DPI), dikey 16 nokta/mm

Eğim: Yatay 0.125mm, dikey 0.0625mm

Kağıt genişliği: Standart 58mm (57,5±0,5mm termal kağıt ile uyumludur)

Etkili baskı genişliği: 48 mm

Kağıt kalınlığı: 60 ~ 80μm ortak termal kağıt

En yüksek baskı hızı: 100mm/s (endüstriyel yüksek hızlı aynı boyuttaki model)

Maksimum eşzamanlı ısıtma noktaları: 45 puan (LTP01'e kıyasla daha düşük güç tüketimi)

Kağıt besleme yapısı: Düz kağıt besleme, basit kağıt besleme mekanizması, kompakt yapı

III. Dahili algılayıcılar

Yazdırma başlığı sıcaklığı ölçümü: Dahili NTC termal direnç, aşırı ısınma koruması

Kağıt kıtlığı tespiti: Yansıtıcı fotoelektrik sensör

Kağıt çubuğu açık kapağı algılama: Hiçbiri (13 versiyonun temel farkı)

IV. Elektrik güç kaynağı parametreleri (İkili Bağımsız Güç kaynağı)

1. Voltaj aralığı

Isıtma / motor tahrik voltajı Vp: 5.5 ~ 9.5V DC

Mantıksal kontrol voltajı Vdd: 3.0 ~ 3.6V DC (tipik 3.3V)

2. Zirve akımı

Yazdırma başının en yüksek akımı: 2.64A (9.5V, eşzamanlı olarak 45 puan ısıtma)

Adımlı motorun maksimum akımı: 0.6A

Mantıksal bekleme akımı: ≤100mA

3Baskı başının termal direnci: 162 ~ 198Ω (tipik olarak 180Ω @ 25 °C)

4Kablolama: 30Pin FPC esnek kablolama

V. Hayat süresi ve çevresel çalışma koşulları Hizmet süresi

Isıtma darbe ömrü: ≥ 1 milyar kez

Kağıt yolu aşınma ömrü: ≥ 50 km (Orijinal fabrika standart termal kağıt)

Çalışma ortamı: -10°C ~ +50°C, 20% ~ 85% RH (kondansiyon yok)

Depolama ortamı: -20°C ~ +60°C, yoğunlaşma yok

VI. Fiziksel boyutlar ve ağırlık

Toplam boyutları (motor / kablo çıkıntıları hariç): 67.3 × 18.1 × 30.0 mm

Tüm makinenin net ağırlığı: yaklaşık 28g (LTP01-245'ten yaklaşık% 40 daha hafif, ultra ince ve hafif)

VII. Temel avantajlar karşılaştırması LTP01-245-C1

Kalınlığı sadece 18.1mm, önemli ölçüde azaltılmış hacim, el cihazları için uygundur

Toplam ağırlığı 28g, hafif, pille çalışan ekipmanlar için tercih edilen seçenek

Eşzamanlı bağlantı noktalarının sayısı 45 puan, daha düşük zirve akımı, daha düşük güç tasarımı maliyeti

En yüksek baskı hızı 100mm/s, LTP01'in 75mm/s'den daha hızlı

Eksiklikler: Büyük kağıt rulları ile sürekli uzun süreli endüstriyel baskı için uygun olmayan kompakt iç yapısı

VIII. Uygulanabilir cihazlar

El taşınabilir POS makineleri, tıbbi analiz cihazları, taşınabilir kayıt cihazları, el detektörleri, araç bilet terminalleri, küçük el finans terminalleri, endüstriyel taşınabilir toplama ekipmanları
