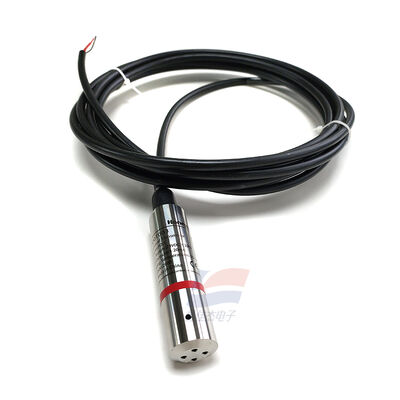

YJJ L8000T003 Denizleme Tipi Sıvı Seviye Göndericisi 0-3m/ 0-30kPa Su Teslimi İdrenaj Uygulamaları

Ürün Açıklaması:

YJJ L8000T003 Daldırma tipi Sıvı Seviye Transmitteri 0-3m/ 0-30kPa Su Temini Drenaj Tesisleri

Özellikler:

I. Model Tanımı

L8000T003: L8000T serisi, 3 metre su seviyesi ölçüm aralığı, 4-20mA akım çıkışlı, dalgıç statik basınçlı sıvı seviye sensörü.

II. Temel Teknik Parametreler

Ölçüm Aralığı: 0 - 3 metre su sütunu (0 - 30 kPa)

Çıkış Sinyali: 4 - 20mA DC (0 - 3 metre sıvı seviyesine karşılık gelir)

Güç Kaynağı Gerilimi: 15 - 28VDC (iki kablolu sistem)

Aşırı Yük Basıncı: Tam ölçekli basıncın 1,5 katı

Doğruluk Sınıfı: ±0,25% FS

Doğrusal olmama: ±%0,15 FS

Tekrarlanabilirlik / Histerezis: %0,15 FS

Sıcaklık Aralığı

Ortam Sıcaklığı: -10°C - +80°C

Depolama Sıcaklığı: -40°C - +100°C

Uzun Vadeli Kararlılık: %0,2 FS / yıl, sıfır nokta yıllık sapma minimum düzeydedir

Koruma Sınıfı: IP68, uzun süreli su altı daldırma için kullanılabilir

Kabuk + Endüktif Diyafram: 316 paslanmaz çelik

Sızdırmazlık Bileşenleri: Nitril kauçuk (NBR), temiz su ve hafif kanalizasyona uygun

Kablo Konfigürasyonu: Standart = Menzil + 2 metre (Bu model toplam 5 metre kablo uzunluğuyla birlikte gelir ve özelleştirme için uzatılabilir)

Bağlantı Yöntemi: İki kablolu sistem (güç + için siyah kablo, sinyal çıkışı için kırmızı kablo)

Sertifikasyon: CE uyumluluğu

III. Ölçüm Prensibi

Sıvı statik basıncı, sıvı seviyesi yüksekliğiyle orantılıdır. Probun altındaki diyafram su basıncına maruz kalır ve yerleşik difüzyon silikon basınç çekirdeği, basıncı doğrudan PLC'ye, dijital ekran sayaçlarına, su seviyesi yüksekliğini dönüştürmek için DCS sistemlerine bağlanan standart 4-20mA akım sinyaline dönüştürür.

IV. Ana Uygulamalar

1. Su Temini ve Drenaj Su İşleri (Ana Senaryolar)

Su şebekelerindeki su depoları, filtre tankları, rezervuarlardaki su seviyesinin sürekli izlenmesi

Kanalizasyon tesislerinde regülasyon tanklarının, biyokimyasal tankların, toplama kuyularının seviye ölçümü ve kontrolü

Yeraltı suyu kuyularının, pompa odası su depolarının otomatik start-stop kontrolü

2. Bina HVAC'ı

Merkezi klima su depoları, genleşme su depoları, toplama çukurlarındaki sıvı seviyelerinin izlenmesi, su sıkıntısı alarmı ve taşma önleme.

3. Belediye Boru Hatları

Yer altı hizmet tünellerinde, yağmur suyu kuyularında, taşkın depolama tanklarında su seviyesi izleme, uzaktan su yönetim sistemleri için su seviyesi verilerinin toplanması

4. Endüstriyel Tanklar

Otomatik su takviyesi ve üst/alt limit kilitleme alarmlarını sağlamak için su arıtma ekipmanlarında, saf su tanklarında, çevresel su arıtma tanklarında sıvı seviyelerinin sürekli ölçümü.

5. Yardımcı Sistemler

Su seviyesi toplama + otomatik pompa kontrolünü tamamlamak için doğrudan PLC'ye, RTU'ya, kağıtsız kaydedicilere, seviye kontrolörlerine bağlanır.
