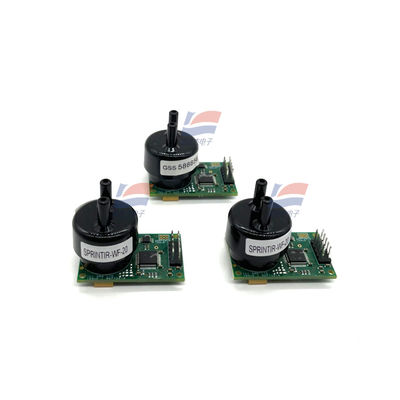

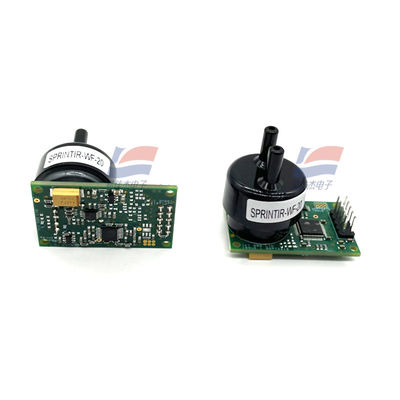

YJJ SprintIR-6S-20 NDIR Dağınıklık Yapmayan Kızılötesi CO2 Karbon Dioksit Sensörü 0-20% Tıbbi Ekipman

Ürün Tanımı:

YJJ SprintIR-6S-20 NDIR Tıbbi Ekipmanlar İçin Dispersif Olmayan Kızılötesi CO2 Karbon Dioksit Sensörü 0-20%

Özellikleri:

I. Temel Bilgi

Model: SprintIR-6S-20

Marka: GSS (İngiltere Gaz Algılama Çözümleri)

Bulunan gaz: CO2 (Karbon Dioksit)

Algılama prensibi: Katı durumlu LED kaynağı NDIR (Dispersif olmayan kızılötesi)

Örnek alma yöntemi: Akış türü (gaz alımı için gaz yolu pompası)

Aralık Spesifikasyonu: 0 - 20% CO2 (200,000 ppm) Tablo

Projenin Teknik Parametreleri

Ölçüm aralığı: 0 - 20% CO2

Ölçüm Doğruluğu ± ((70 ppm + % 5 okuma)

Çözüm 10 ppm

Verilerin Yenilenme Hızı 20Hz (saniye başına 20 set veri çıkışı)

İlk geçerli okuma < 0.5s, ön ısıtma < 30s

Doğrusal olmayan hata < 1%FS

Dahili fonksiyonlar Otomatik sıfırlama

Basınç aralığı 500-2000 mbar

Basınç katsayısı 0.13% okuma / mbar

Kullanım süresi > 15 yıl

Elektriksel parametreler tablosu

Proje Göstericileri

Güç kaynağı voltajı 3.25 - 5.5VDC, önerilen 3.3V

Ortalama çalışma akımı < 12mA, zirve 33mA

Genel güç tüketimi Tipik 35mW

İletişim arayüzü TTL UART seri dijital çıkış

Çevre koşulları

Çalışma sıcaklığı: 0°C ~ +50°C

Nem: 0 - 95% RH (kondansiyon su buharı yok)

Depolama sıcaklığı: -30°C ~ +70°C

Mekanik boyutlar

Sonda dış çapı: Φ23,8 mm, yüksekliği 24 mm

Hava nozlu: Esnek hortum pompasıyla uyumlu çift boru hava nozlu

Ağırlık: 7.5g, PCB montajı ile toplam 16g

III. Ürün avantajları

Ultra yüksek hızlı yanıt: 20Hz yüksek frekanslı örnekleme, solunum dalga biçimlerini mükemmel bir şekilde yakalar, yaygın tıbbi yüksek hızlı CO2 sondasıdır;

Katı durumlu kızılötesi LED, filament yaşlanmaz, ömür süresi geleneksel ampul türü NDIR'den çok daha fazla;

Çok küçük 2mL gaz odası, küçük ölü hacim, hızlı gaz yolu değiştirme, bypass örnekleme için uygundur.

UART dijital çıkışı, analog amplifikasyon gerekmez, tek çip doğrudan konsantrasyon okuyor;

Altınla kaplanmış optik boşluk, su buharı müdahalesine dayanıklı, uzun vadeli temel stabilite.

IV. Ana uygulamalar

1. Tıbbi ekipman (temel uygulama)

Havalandırıcılar, anestezi makineleri, son gelgit karbondioksit (EtCO2) izleme;

Akciğer fonksiyonu test cihazları, metabolik arabalar, kardiopulmoner egzersiz ekipmanları;

Hayvan deneylerinde solunum odaları, veteriner anestezi izleme cihazları.

2Araştırma ve fizyolojik tespit

İnsan hareketinde fiziksel fitness testi için gaz analizi;

Dinamik gaz yolu hızlı konsantrasyon izleme deneyleri;

Biyolojik inkubatörlerdeki CO2'nin dinamik izlenmesi.

3Endüstri ve ambalaj endüstrisi

Değiştirilmiş atmosfer ambalajı için çevrimiçi gaz tespiti (MAP);

Yangın söndürme gazlarında CO2 konsantrasyonunun hızlı izlenmesi;

Gaz kromatografisi, dinamik gaz dağılım cihazı gaz yolu analiz modülü.
