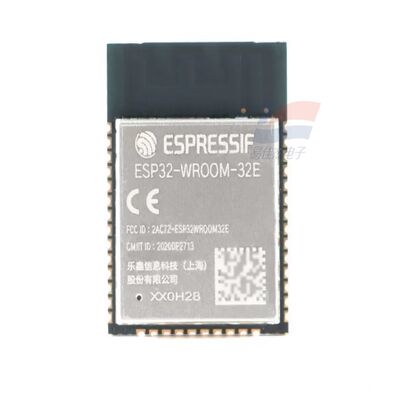

YJJ ESP32-WROOM-32E Çift çekirdekli WiFi & Bluetooth MCU Modülü - LoT Kablosuz Modülü

Ürün Tanımı:

YJJ ESP32-WROOM-32E Çift Çekirdekli WiFi & Bluetooth MCU Modülü - IoT Kablosuz Modülü

Özellikleri:

ESP32: Birinci nesil çift çekirdekli LX6 ana kontrol çipi

WROOM-32: Standart kablosuz modül serisi

E: V3 optimize silikon (eski 32D'yi değiştirmek, donanım hatalarını düzeltmek, RF ve güvenlik yükseltmeleri)

Antenna: Dahili PCB anten; AE = U.FL harici anten soketi ile

Flash sürümü: N4 (4MB) / N8 (8MB) / N16 (16MB)

R2 sürümü: 2MB PSRAM ile ses ve görüntü önbelleği için uygundur

II. Temel donanım parametreleri

1Ana Kontrol ve Depolama

CPU: Çift çekirdekli 32 bit Xtensa LX6, 80 ila 240 MHz arasında ayarlanabilir frekans, çift çekirdekli bağımsız güç alanları

İç depolama: 448KB ROM + 520KB SRAM + 16KB RTC SRAM

Flash: Standart 4MB, isteğe bağlı 8MB/16MB SPI Flash

Yüksek kaliteli R2 modeli: Ek 2MB Octal PSRAM (söz ve kamera önbelleği için)

Ultra düşük güçlü ULP coprocessor: Uyku modunda algılayıcı verilerini bağımsız olarak toplar, tüm makine için mikro-ampere düzeyde bekleme

22.4G WiFi + Bluetooth çift modlu WiFi

Standart: 802.11 b/g/n 1T1R, maksimum 150Mbps

Çalışma kanalları: 2412 ~ 2484MHz, STA / AP / Mixed, WiFi Mesh, OTA uzaktan yükseltmeyi destekler

Radyo optimizasyonu: 32D'ye kıyasla 32E anten eşleşme devresi yükseltmesi, birden fazla cihaz için daha istikrarlı eşzamanlı bağlantılar

Bluetooth 4.2 (BR/EDR + BLE)

BLE Mesh, Bluetooth yayın eşleştirme, SBC ses kodlamasını, AFH frekans atlama anti müdahaleyi destekliyor

Aynı anda WiFi ve Bluetooth ile çalışabilir, donanım radyo birlikte yaşama zamanlamasında herhangi bir çatışma yoktur

3Periferik kaynaklar (26 GPIO'ya kadar)

Tüm GPIO matrisleri serbestçe yeniden kullanılabilir, entegre donanım çevre cihazları:

İletişim: 3 UART, I2C, SPI, I2S ses, TWAI (CAN2.0), SDIO

Analog: 8 12 bit SAR ADC, 2 8 bit DAC, kapasitif dokunma sensörü

Kontrol: 16 LED PWM, motor özel PWM, kızılötesi alıcı, nabız sayıcısı, donanım gözetleyici

Büyük kapasiteli depolama için SD kart çevresel genişleme destekler

4Elektrik, boyut ve çevre

Güç kaynağı: 3.0~3.6V (tipik 3.3V)

Boyut: 18×17.5×3.2mm, 38Pin standart SMD yüzey montu, metal koruma kapağı

Çalışma sıcaklığı: Standart sürüm - 40°C~+85°C; yüksek sıcaklıklı sürüm - 40°C~+105°C'ye kadar

Nem direnci seviyesi: MSL3, geri akış lehimleme seri üretimini destekler

Sertifikalar: BQB Bluetooth, FCC/CE radyo frekansı, RoHS

III. 32E'nin önceki 32D çekirdeğine kıyasla yükseltme noktaları

Çip yükseltme V3 silikon: kristal başlatma anomali, PSRAM önbelleği çöküşü, Bluetooth bağlantı kesme hatasını düzeltir

Güvenlik geliştirme: Ticari ağ cihazları için uygun Secure Boot V2, Flash donanım şifrelemesini destekler

Radyo optimizasyonu: daha güçlü anti-elektromanyetik müdahale, metal kabuklu cihazların WiFi istikrarının önemli ölçüde iyileştirilmesi

Yazılım tamamen uyumludur: pin tanımları değişmez kalır, doğrudan 32D ile değiştirilebilir, PCB'yi değiştirmeye gerek yoktur

Tedarik istikrarı: Espressif esas olarak seri üretim modelini teşvik eder, 32D yavaş yavaş durdurulur, yeni projeler 32E'yi tercih eder

IV. ESP32-S3 / ESP32-C3 Tablosundan basit bir ayrım

Model Çekirdek Konumu Ana Farklar

ESP32-WROOM-32E Genel IoT Modülü Çift çekirdekli LX6, yapay zeka donanım hızlandırması yok, tam çevre cihazları, yüksek maliyet-performans oranı

ESP32-C3-WROOM-02 Düşük maliyetli Minimal IoT RISC-V tek çekirdekli, daha küçük boyutlu, yalnızca basit sensör ağları için uygundur

ESP32-S3-WROOM-1 AI Ses / Görüş Uzmanlıklı AI vektör talimatları ile çift çekirdekli LX7, DVP kamerasını destekler, büyük PSRAM

V. Genel uygulama senaryoları

1Akıllı Ev (en yaygın senaryo)

Akıllı soketler, duvar anahtarları, RGB aydınlatma kontrolü, perde motorları, sıcaklık / nem / insan algılama geçidi; Bluetooth eşleştirme + WiFi uzaktan kumanda, tam ev Mesh bağlantısı.

2.485/CAN'dan WiFi kablosuz geçidi, endüstriyel ekipmanların uzaktan izlenmesi

3Ses, ses cihazları

Bluetooth WiFi çift modlu hoparlör, ses duyuru terminali, basit ses tanıma, MP3 çalar; PSRAM sürümü ses akışlarını önbelleğe alabilir.

4Endüstriyel Otomasyon

Endüstriyel veri kaydedici, ekipman durumu toplama, sıcaklık/nem/basınç çevrimiçi izleme, PLC kablosuz genişleme, tarım sera IoT toplama düğümü;Geniş sıcaklık aralığı -40 ~ 85°C atölyeler / açık hava için uygundur.

5Tüketici Elektronikleri ve Üreticiler

WiFi uzaktan kumandalı araba, elektronik ölçek, sağlık dedektörü, paylaşılan cihazlar (şarj bataryası / depolama dolabı), Arduino / ESP-IDF geliştirme öğrenme tahtası.

6Güvenlik ve Düşük Güçli İzleme

Pil ile çalışan açık hava çevre izleme, depo sıcaklığı / nem kaydedici, erişim kontrol kontrolü, insan algılama alarm cihazı; aylarca batarya ömrü için derin uyku modu.
