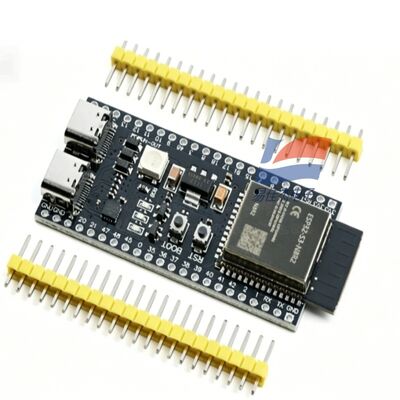

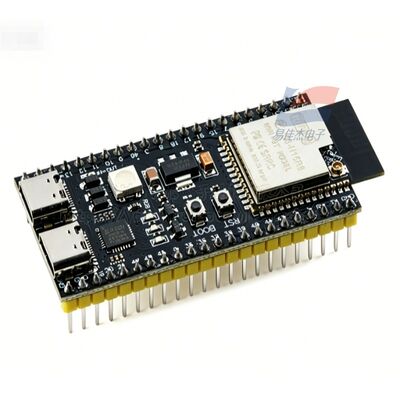

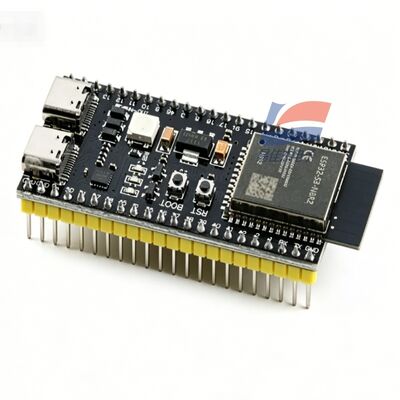

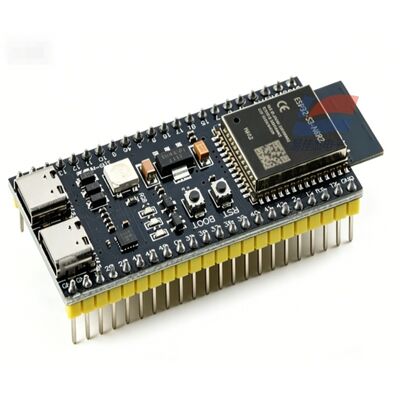

YJJ ESP32-S3-DevKitC-1-N16R8 Geliştirme Kurulu WiFi + Bluetooth Çift Çekirdekli MCU / AI Akıllı Cihaz Özel

Ürün Tanımı:

YJJ ESP32-S3-DevKitC-N16R8 Geliştirme Kurulu - Çift Çekirdekli 32 Bitlik MCU AI Akıllı Cihaz Kablosuz WIFI Bluetooth Yetenekleri

Özellikleri:

I. Temel Bilgi

Model Yorum

ESP32-S3: AI vektör hızlandırması ile yeni nesil çift çekirdekli ana kontrol çipi

DevKitC-1: Standart genel amaçlı geliştirme kartı, tüm pinler açık, indirme için USB-C güç kaynağı

N16: 16MB Quad SPI Flash (program / web / yapay zeka modeli depolama)

R8: 8MB Octal PSRAM (süper büyük önbellek, kameralar / ses / yapay zeka çıkarımı için gereklidir)

Modül: ESP32-S3-WROOM-1-N16R8, PCB anteniyle

II. Temel donanım parametreleri

1Ana Kontrol İşleme (Yapay Zeka Çekirdekinin Avantajları)

CPU: Çift çekirdekli 32 bit Xtensa LX7, maksimum saat hızı 240MHz

Özel donanım: Özellikle sinir ağlarını, ses ve görüntü algoritmalarını hızlandıran yerleşik AI vektör talimat seti (ESP-NN)

Dahili Bellek: 512KB SRAM + 384KB ROM + 8KB RTC düşük hızlı bellek

Dış Bellek: 16MB Flash + 8MB yüksek hızlı oktal PSRAM (aynı serinin üst düzey belleği)

Düşük Güç Tüketimi: Derin uyku sadece 5μA, uzun süreli pil cihaz bekleme durumunu destekler

2Kablosuz İletişim (WiFi + BLE Çift Mod)

2.4G WiFi

Standart: 802.11 b/g/n 1T1R, bant genişliği 20/40MHz, zirve 150Mbps

Mod: STA/AP/Mixed, MQTT, HTTP, OTA uzaktan yükseltme, web hizmeti

Bluetooth 5.0 BLE

Hız: 125K/500K/1M/2Mbps, BLE Mesh, Bluetooth yayın eşleştirmesi, Bluetooth sesini destekler

Radyo Birlikte Yaşama: WiFi / Bluetooth donanım zamanlaması, müdahalesiz çalışır

3Periferik Kaynaklar (Tüm Pinler Açık, Yapay Zeka Periferikleri ile Uyumlu)

GPIO: 36 genel amaçlı I/O, 33 kullanılabilir, tüm destek yeniden atamaları

İletişim arayüzleri: 3 UART, 2 I2C, SPI, I2S ses, TWAI (CAN2.0), USB OTG

Analog Periferik: 20 12 bit SAR ADC, çip içi sıcaklık sensörü

Multimedia: Donanım PWM, LCD ekran sürücüsü, kamera DVP arayüzü, kızılötesi alıcı

Uçak standardı: USB-C (güç kaynağı + indirme + seri bağlantı noktası), programlanabilir WS2812 RGB lambaları, sıfırlama / BOOT düğmesi

4Elektrik ve Çevre

Güç kaynağı: USB 5V giriş, çip çekirdeği 3.3V

Çalışma sıcaklığı: -40°C ~ +85°C, endüstriyel ekipman standartlarını karşılar

Geliştirme Desteği: ESP-IDF, Arduino, MicroPython tamamen açık kaynaklı, AI akıllı cihaz yazılımıyla mükemmel uyumludur

III. N16R8'in süper büyük bellek çekirdek değeri (sıradan N4/N8 düşük seviye sürümlerinden farklı)

16MB Flash: Çevrimdışı ses modelleri, web statik kaynakları, birden fazla sabit yazılım, büyük dosya sistemi, tam OTA yükseltmesini destekler

8MB PSRAM: Süper büyük görüntü / ses önbelleği, kamera görüntülerinin sorunsuz çalışması, birden fazla mikrofon sesi, TensorFlow Lite AI çıkarımı

PSRAM sürümü olmayan sıradan 4MB Flash, çevrimdışı ses, yüz tanıma, yüksek çözünürlüklü kamera projelerini çalıştıramaz, AI akıllı cihazı N16R8 ile yapılandırılmalıdır

IV. Yapay zeka temel yeteneği (Akıllı Cihazın Temel Fonksiyonu)

1. Çevrimdışı Ses Ortaklığı (ESP-SR Ses Çerçevesi) Yerel çevrimdışı uyandırma kelime tanımı (internet bağlantısı gerekmez)

Echo iptal AEC, gürültü azaltma, anahtar kelime sesli komut tanıma

Çince / İngilizce çevrimdışı ses duyuru, hoparlör I2S ses çıkışı ile

2Yerel makine görüşü (TFLite Micro)

OV2640/OV5640 kameralarına bağlanın, hafif modelleri yerel olarak çalıştırın:

İnsan vücudu algılama, yüz tanıma, nesne sınıflandırması, eylem tanıma

Yüksek çözünürlüklü görüntüler için 8MB PSRAM önbelleği, düşük gecikme yerel çıkarım, bulutta yüklemeye gerek yok

3. AI çoklu görev eşzamanlılığı

Çift çekirdekli iş bölümü: kablosuz ağ için bir çekirdek, yerel AI hesaplama için bir çekirdek, aynı anda ses etkileşimi + kamera tanıma + IoT cihazı kontrolü elde etmek

5Ana akım uygulamalar (AI akıllı cihazlar dahil)

1. AI akıllı cihaz / çevrimdışı ses asistanı (ana odak)

Çevrimdışı sesli uyandırma, ışıkların / soketlerin / ev aletlerinin sesli kontrolü, sesli soru ve cevap raporlama sıcaklık / nem / gaz verileri

Masaüstü AI ses robotu, çocukların erken eğitim ses makinesi, çevrimdışı akıllı ev merkezi kontrolü

2Görsel AI kamera ekipmanları

Akıllı erişim kontrolü yüz tanıma, insan vücudu algılama alarmı, depo mal tanıma, evcil hayvan izleme

Endüstriyel ekipman görsel inceleme, gaz algılama görüntüsü kablosuz yükleme (搭配 SO-E2-960, MSA 1012121X gaz sensörleri)

3. Akıllı ev IoT terminali

Akıllı anahtarlar, karartma panelleri, sıcaklık / nem / gaz toplama geçidi, Bluetooth Mesh tam ev bağlantısı

Dokunmatik ekran merkez kontrolü, kızılötesi evrensel uzaktan kumandası (hava kondisyonu / TV'ler için ses kontrolü)

4Endüstriyel veri toplama (geniş sıcaklık aralığı - 40 ~ 85 °C)

Gaz sensörü kablosuz toplama terminali, 485/CAN'dan WiFi geçidine, cihaz uzaktan izleme

Çoklu sensörlü veri füzyonu, yerel AI anormal alarmı (aşırı gaz için sesli hatırlatma)

5Yaratıcılar / Eğitim Geliştirme

Üniversite IoT yarışı, AI sesli görsel öğretim deneyi, Python/MicroPython geliştirme platformu

Sesli araba, görüntü tanıma robotu, düşük güçlü pil izleme cihazı

6Multimedya ses donanımı

Bluetooth WiFi çift modlu hoparlör, çevrimdışı ses çalar, ses azaltma kayıt terminalı
