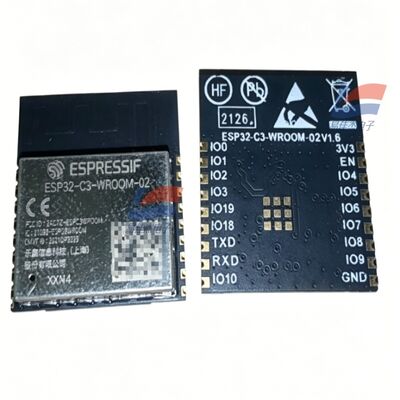

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Kablosuz Modül

Ürün Açıklaması:

YJJ ESP32-C3-WROOM-02-N4 2.4GHz WiFi + Bluetooth BLE5.0 Kablosuz Modül

Özellikler:

I. Temel Bilgiler

Marka Üreticisi: Espressif (Şanghay, Çin)

Model Yorumlama

ESP32-C3: Yerleşik RISC-V tek çekirdekli ana kontrol çipi

WROOM-02: Standart SMD kablosuz modül serisi

N4: 4MB Dörtlü SPI Flaş, endüstriyel sıcaklık aralığı -40°C~+85°C

Anten: Dahili PCB anteni (U.FL soketi yoktur, harici anten modeli için 02U son ekiyle farklılık gösterir)

Paket: 19 pinli SMD yüzeye montaj modülü, boyut 18×20×3,2 mm

II. Temel Donanım Parametreleri

1. İşlemci ve Depolama

CPU: 32 bit RISC-V tek çekirdekli, maksimum 160 MHz

ROM'u: 384KB

SRAM: 400KB (16KB Önbellek) + 8KB RTC SRAM

Flaş: 4MB (N4, 4M'yi temsil eder, N8, 8M'yi temsil eder)

Dahili 40MHz yüksek hassasiyetli kristal osilatör Espressif Sistemleri

2. Kablosuz İletişim (Wi-Fi + BLE Çift)

Kablosuz 2.4G

Standart: 802.11 b/g/n, 1T1R

Bant genişliği: 20MHz/40MHz, maksimum hız 150Mbps

Kanal: 2412~2484MHz (1~13 kanal)

Mod: İstasyon / SoftAP / Hibrit İkili Mod, 4 sanal Wi-Fi'yi destekler

İletim gücü: 20,5dBm; Alım hassasiyeti - 105dBm

İşlevler: FTM aralığı, WMM, çerçeve toplama, anten çeşitliliği

Bluetooth 5.0 BLE

Hız: 125K/500K/1M/2Mbps

Destek: BLE Mesh, yayın uzantısı, çoklu yayın seti

Paylaşılan Wi-Fi/Bluetooth antenleri, yerleşik bir arada yaşama planlaması, karşılıklı girişim yok Espressif Sistemleri

3. Çevresel Kaynaklar (15 GPIO)

Tüm GPIO'lar yeniden programlanabilir, entegre donanım çevre birimleri:

İletişim: UART×2, I2C, SPI, I2S ses, TWAI (CAN2.0), USB (seri bağlantı noktası / JTAG çift amaçlı hata ayıklama)

Analog: 8 kanal SAR ADC (12bit), dahili çip sıcaklık sensörü

Kontrol: LED PWM çoklu çıkış, kızılötesi uzaktan kumanda, genel DMA, donanım gözlemcisi, zamanlayıcı

Başlangıç ​​yapılandırma pinlerini bağlamak için 3 GPIO, açılış modu seçimi Espressif Sistemleri

4. Elektrik ve Güç Tüketimi

Besleme voltajı: 3,0V ~ 3,6V (tipik 3,3V)

Tepe iletim akımı: 280~345mA

Wi-Fi alım akımı: 82mA

Düşük güçlü uyku: RTC derin uyku yalnızca birkaç μA seviyesi, pilli cihazlar için uygundur

Çalışma sıcaklığı: -40°C ~ +85°C (N serisi normal endüstriyel sınıftır; H4 - 40~105°C yüksek sıcaklık modelidir)

Toz direnci seviyesi: MSL3, yüzeye montajlı reflow lehimleme uyumlu

5. Yapısal Paketleme

Yüzeye montajlı 19 pimli, parazit önleyici metal koruyucu kapak

Dahili PCB anteni, ek harici antene ihtiyaç duymaz, genel yapıyı basitleştirir

III. Benzer Seri Modellerin Hızlı Farklılaştırılması Tablosu

Model Flaş Anten Sıcaklık Aralığı

ESP32-C3-WROOM-02-N4 4MB Karta monte PCB -40~85°C

ESP32-C3-WROOM-02-N8 8MB Karta monte PCB -40~85°C

ESP32-C3-WROOM-02U-N4 4MB Harici U.FL anteni -40~85°C

ESP32-C3-WROOM-02-H4 4MB Karta monte PCB -40~105°C (Yüksek Sıcaklık)

Dört. Ürünün Temel Avantajları

RISC-V açık mimarisi, ARM lisans ücreti yok, daha düşük maliyet ve daha yüksek üretim maliyeti performansı

Tek modül Wi-Fi + BLE, Bluetooth eşleştirmeyi, kablosuz veri iletimini, Mesh ağını destekler

Zengin çevre birimleri: sensörleri, ekranları, motorları, CAN veriyolunu, ses hoparlörlerini doğrudan bağlayabilir

Lityum pille çalışan taşınabilir cihazlar için uygun, ultra düşük uyku güç tüketimi

Kompakt boyut, korumalı tasarım, ev aletleri/endüstriyel elektromanyetik için geçilmesi kolay sertifikalar

LeCang'ın resmi ESP-IDF ve Arduino açık kaynak geliştirme çerçeveleri, düşük geliştirme eşiği

Beş. Ana Uygulama Senaryoları

1. Akıllı Ev (Maksimum Kullanım Senaryosu)

Wi-Fi akıllı prizler, anahtarlar, aydınlatma kontrolörleri, perde motorları

Sıcaklık nem / insan kızılötesi / gaz sensörü ağ terminalleri

Akıllı küçük ev aletleri: nemlendiriciler, arıtıcılar, su sebilleri, ayak banyoları

2. Endüstriyel Otomasyon (Uyumlu - 40~85°C geniş sıcaklık aralığı)

Endüstriyel kablosuz toplama terminali: voltaj, akım, sıcaklık, nem ve gaz sensörü verilerini toplar (daha önce başvurduğunuz SO-E2-960, MSA gaz sensörleriyle eşleştirilmiştir)

CAN veri yolu kablosuz ağ geçidi, uzaktan ekipman izleme, 485'ten Wi-Fi iletim modülüne

Aletler için kablosuz veri iletimi, muayene aletleri için kablosuz veri yükleme

3. Tüketici Elektroniği ve Giyilebilir Cihazlar

Bluetooth/Wi-Fi çift modlu bileklik, sağlık dedektörleri, tartı terazileri

Kablosuz ses oynatıcılar, Bluetooth hoparlörler, I2S ses cihazları

Uzaktan kumanda cihazları, kızılötesi iletme ağ geçitleri

4. Nesnelerin İnterneti koleksiyonu, güvenlik ekipmanları

Pille çalışan düşük güçlü toplayıcılar (saha ortamı izleme, depo sıcaklığı nemi)

Kablosuz erişim kontrolü, insan algılama alarmı, kamera alt kartı

Paylaşılan cihazlar (güç bankaları, bisiklet paylaşımı konumlandırma iletişim panosu)

5. Eğitim, Kendin Yap geliştirme

Nesnelerin İnterneti öğretim geliştirme kurulu, yapımcı projeleri, kablosuz kontrol deney platformu
