YJJ DC1040CL-301000-E, endüstriyel sıcaklık kontrolü için PID işlem kontrolörü

Ürün Tanımı:

YJJ DC1040CL-301000-E, endüstriyel sıcaklık kontrolü için PID işlem kontrolörü

Özellikleri:

I. Tam Model Segmentasyon Açıklaması: DC1040CL-301000-E

DC1040: Seri boyutu 96mm × 96mm (1/4 DIN kare panelli), çift sıra dijital tüpler + 0~100% çıkış ışık sütunu ekranı

CL: Giriş türü = Doğrusal doğrusal analog giriş, yalnızca 4 ~ 20mA, 0 ~ 5V, 0 ~ 10V endüstriyel verici sinyallerini destekler; termokopüllere / PT100 termoresistörlerine doğrudan bağlanamaz

3: Ana kontrol çıkışı OUT1 = 4 ~ 20mA analog akım sürekli PID çıkışı (kontak orantılı ayar yok)

0: İkinci kontrol çıkışı OUT2 = Ek kontrol çıkışı yok

1: Alarm kanalı = 1 SPDT tek kutuplu çift atışlı röle alarmı (AL1)

00: Değiştiricinin çıkışı yok, dış uzaktan ayarlama SP fonksiyonu yok

0: No RS485 Modbus-RTU iletişim arayüzü, sadece yerel tek makine işlevi, PLC uzaktan ağlamayı desteklemez

E: İngilizce işletim menüsü arayüzü

II. Temel donanımların elektrik performans parametreleri

1. CL Doğrusal Analog Giriş (Merkezi Özellik)

Desteklenen sinyalleri: 4 ~ 20mA DC, 0 ~ 5V DC, 0 ~ 10V DC standart endüstriyel dönüştürücü sinyalleri (M5256 basınç dönüştürücüsü, VY400 girdap akış ölçer, oksijen / gaz 4-20mA dönüştürücü modülü ile uyumludur)

Ölçüm doğruluğu: Tam ölçek ±0,5% FS, ondalık 0.01/0.1/1 ayarlanabilir

Örnekleme süresi: 500 ms / zaman

Akım giriş impedansı: ≤100Ω; Voltaj giriş impedansı ≥100kΩ

Arıza tespiti: Giriş sinyali kaybı otomatik olarak AL1 arıza alarmını tetikler

2. PID Ana Kontrol 4 ~ 20mA Akım Çıktısı (Kodu 3)

Çıktı özelliği: 4 ~ 20mA DC, maksimum yük impedansı 500Ω, temas ayarlaması olmadan sürekli doğrusal

PID algoritması: Standart PID + anti-integral doygunluk, otomatik kendi kendine ayarlama AT'yi, manuel / otomatik bozulmadan A / M'yi değiştirmeyi destekliyor

PID parametre ayarlanabilir aralığı:

Proporsiyonel bant P: 0~200% (P=0 iki pozisyonlu açma/kapama kontrolüdür)

Integral I: 0~3600s; türev D: 0~900s

Çıktı mekanik aşınmaya sahip değildir, yüksek frekanslı sürekli ayar koşulları için uygundur

3Tek kanal alarm rölesi AL1

İletişim özellikleri: SPDT tek kutuplu çift atışlı, 3A/240VAC direnç yükü

İçeriye yerleştirilmiş 17 alarm modu: mutlak değerin üst ve alt sınırları, sapma sınırının aşılması, sinyal kesilmesi, bekleme uyarısı vb.

Bağımsız eşiği ayarlama, ses ve ışık alarmı bağlanabilir, solenoid valfleri kesmek, ekipman kapatma devreleri

4Güç kaynağı ve çevresel özellikler

Güç kaynağı: Genel geniş menzilli AC85 ~ 264V 50/60Hz, maksimum toplam güç tüketimi 8VA; isteğe bağlı DC15 ~ 50V sabit akım güç kaynağı

Çalışma ortamı sıcaklığı: 0~50°C; depolama -20~+65°C

Nem: 20 ~ 85% RH, kondansiyon yok

Koruma derecesi: Ön panel IP65, arka kablolama terminalleri IP30

Elektromanyetik uyumluluk: CE endüstriyel EMC sertifikası, motora dayanıklı, frekans dönüştürücü dalgalanma müdahalesi

Parametre depolama: EEPROM'un kapatılması parametreleri kalıcı olarak kaydeder, yedek pil gerekmez

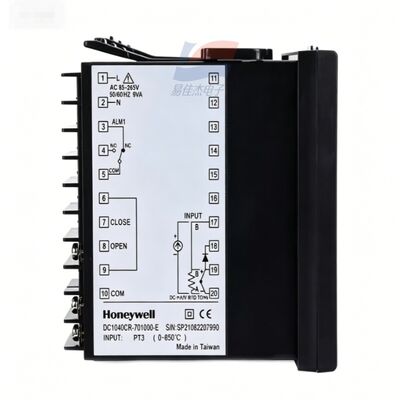

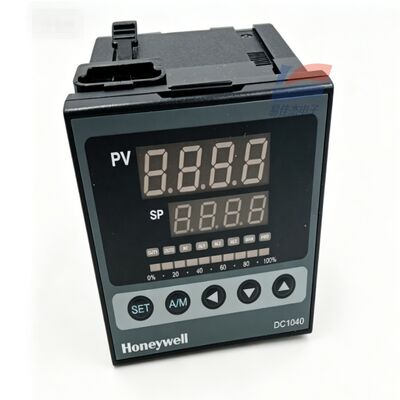

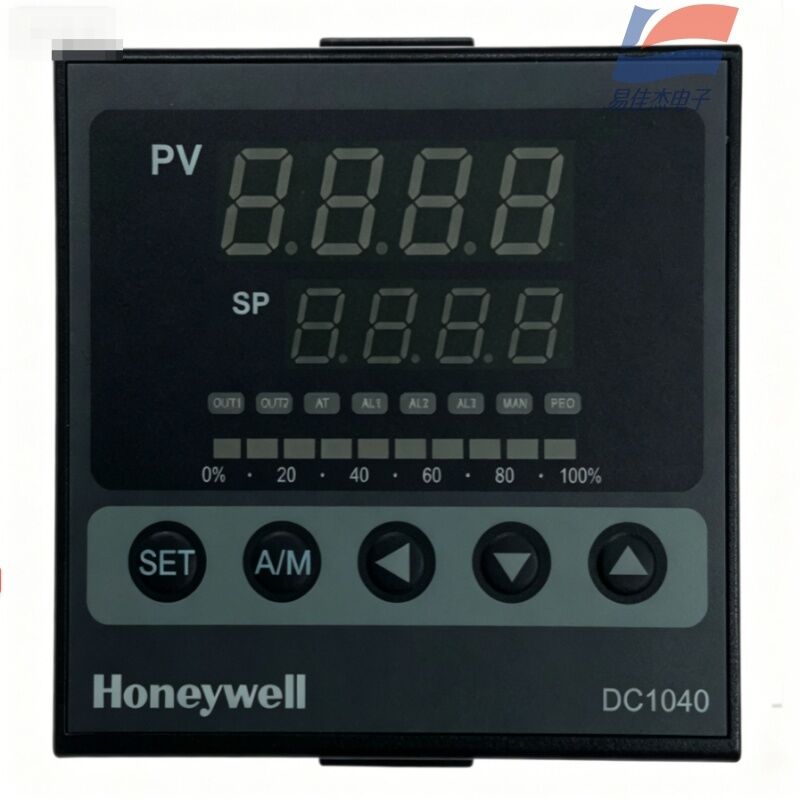

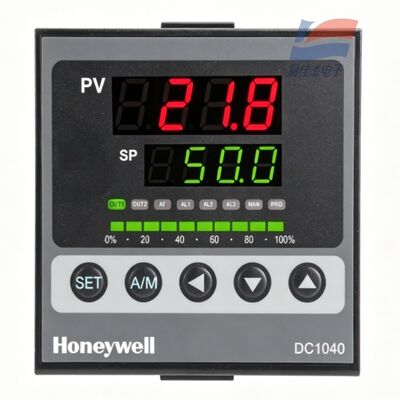

5İnsan-Makine Ekranı ve Anahtarları

Çift 4 basamaklı dijital borular: Üst satır PV gerçek zamanlı ölçüm değeri, alt satır SP işlem ayar değeri

10 segment yeşil LED ışık sütunu: İçgüdüsel olarak 0 ~ 100% PID çıkış güç oranı gösterir

İşlem tuşları: SET ayarları, A/M otomatik-manual anahtarlama, yukarı ve aşağı yükseltme/altlatma tuşları Durum göstergesi lambaları: OUT - ana kontrol çıkışı, AT - kendi kendine ayarlama, AL1 - alarm, MAN - manuel mod

6Mekanik montaj boyutları

Panel görünümü: 96 (W) × 96 (H) mm

Kontrol dolabı açılışı: 92 × 92 mm

Toplam derinlik: 95 mm

III. Ürünün Temel Avantajları

Doğrusal sinyaller için özel denetleyici: Sınırlı olarak sıcaklık kontrolüyle sınırlı değil, basınç, akış, seviye ve gaz konsantrasyonu için kapalı döngü PID düzenlemesi yapabilir,Tüm 4-20mA çıkış tipi verici ile uyumlu;

4-20mA temassız akım çıkışı, röle temas çıkışından çok daha uzun bir kullanım ömrü ile, elektrikli orantılı valflerle uyumlu, SCR katı durumlu güç düzenleme,ve değişken frekanslı fanlar;

5- Küçük Tek El Ekipmanlarının Otomasyon

PLC kullanmadan tam bir kapalı döngü süreci gerçekleştirilebilir: Iletken sinyalleri toplar → Enstrüman PID hesaplaması → 4-20mA aktüatörü tahrik eder,ve alarm rölesi bir güvenlik kilididir..
