YJJ DC1040CR-701000-E Yanma ekipmanları için PID sıcaklık kontrol ölçer

Ürün Tanımı:

YJJ DC1040CR-701000-E Yanma ekipmanları için PID sıcaklık kontrol ölçer

Özellikleri:

I. Tam Model Bölümlerinin Yorumu DC1040CR-701000-E

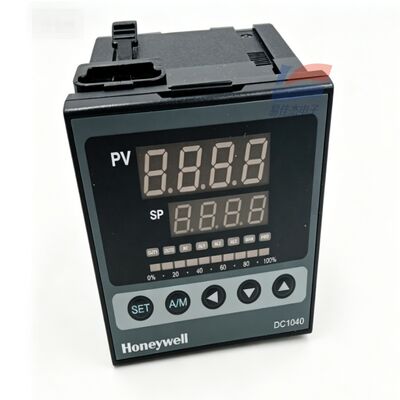

DC1040: Panel boyutu 96mm × 96mm (1/4 DIN kare), çift sıra dijital borular + çıkış ışın göstergesi

CR: Giriş türü = R RTD termal direnci özel, PT100/JPT100/JPT50'yi destekliyor, termokopülleri / 4-20mA doğrusal sinyali doğrudan bağlayamaz

7: Ana kontrol çıkışı OUT1 = Üç basamaklı motor ileri/geri sürücü çıkışı (kontroller elektrikli orantılı düzenleme valfi, açık / yakın temas çift çıkış)

0: İkinci kontrol çıkışı OUT2 = Hiç

1Alarm kanalı = 1 SPDT röle alarmı çıkışı (AL1)

00: Değiştiricinin çıkışı yok, dış uzaktan ayarlama SP yok

0: No RS485 Modbus iletişim fonksiyonu, sadece tek makine yerel işletim

E: İngilizce menü işletim arayüzü

II. Temel donanım elektrik parametreleri

1PT100 ısı direnci girişi (CR standardı)

RTD'yi destekler: PT100, JPt100, JPt50 üç tel ısı direnci

Sıcaklık ölçüm aralığı: -199.9°C ~ +800.0°C, çözünürlük 0.1°C Ölçüm doğruluğu: tam ölçekin ±0.5%

Hattı kırma tespiti: Sıcak direnç açık devresinden tetiklenen otomatik arıza alarmı

Örnekleme süresi: 250 ms / zaman

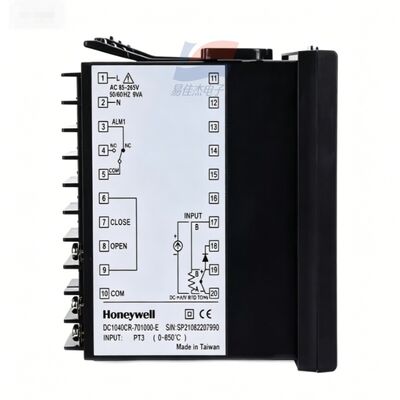

2Üç yönlü motor valfi kontrol çıkışı (çıkış 7, çekirdek özelliği)

Çıkış şekli: Elektrikli orantılı motor valfini tahrik eden iki bağımsız röle bağlantısı seti (açık valf / kapalı valf)

Bağlantı kapasitesi: 3A / 240VAC direnç yükü

Kontrol mantığı: PID otomatik çıkış açık / kapalı darbeler, otomatik olarak valf açılış derecesini hesaplama, sabit sıcaklık kapalı döngü düzenleme

Valf yolculuk süresini özelleştirmeyi destekle (0 ~ 1000 saniye), buhar / sıcak su elektrikli iki yönlü / üç yönlü valflerle uyumludur

Otomatik kendi kendine ayarlama AT'yi destekle, manuel / otomatik rahatsız edilmeyen A / M geçişini destekle

PID parametreleri ayarlanabilir:

Proporsiyonel bant P: 0~200%; Integral I: 0~3600s; türev D: 0~900s

3Tek kanal alarm rölesi AL1

İletişim: Tek kutuplu çift atışlı SPDT, 3A / 240VAC

Dahili 17 alarm modu: üst sınır, alt sınır, sapma alarmı, sensör açık devre, bekleme uyarısı

Bağımsız alarm eşiği ayarlayabilir, aşırı sıcaklık kapatma, ses ve ışık uyarı bağlantısı için kullanılır

4Enerji ve çevre

Güç kaynağı: Geniş menzilli evrensel AC85 ~ 264V 50/60Hz, maksimum 8VA; isteğe bağlı DC15 ~ 55VDC sabit akım güç kaynağı

Çalışma ortamı: 0 ~ 50 °C, nem 20 ~ 90% RH kondansiyon olmadan

Koruma: Ön panel IP65, arka panel terminalleri IP30; endüstriyel EMC artış karşıtı, motor müdahalesi

Parametre depolama: Elektrik kaybından sonra EEPROM kalıcı depolama, yedek pil gerekmez

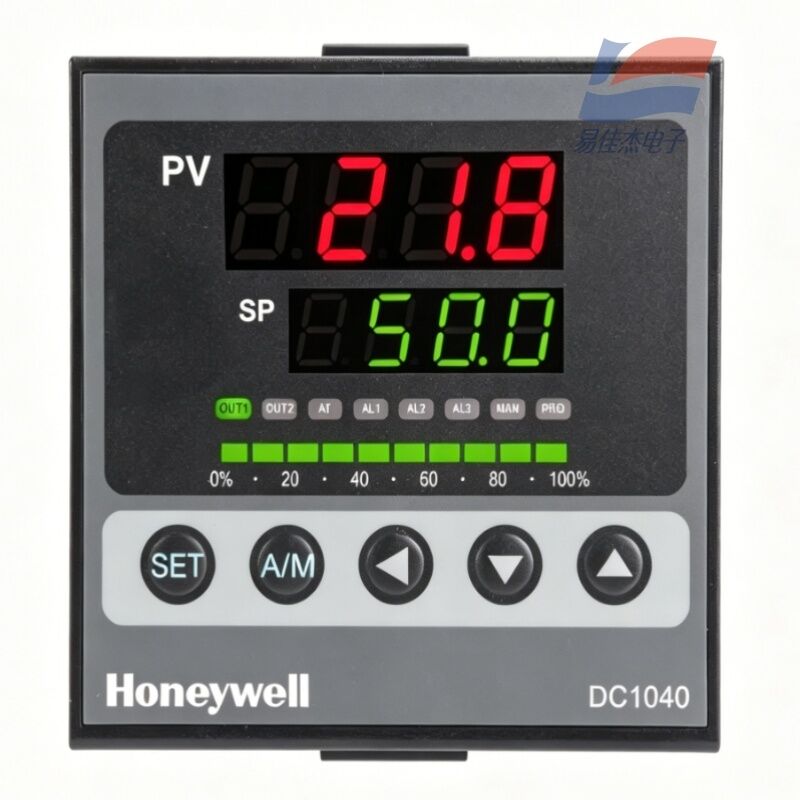

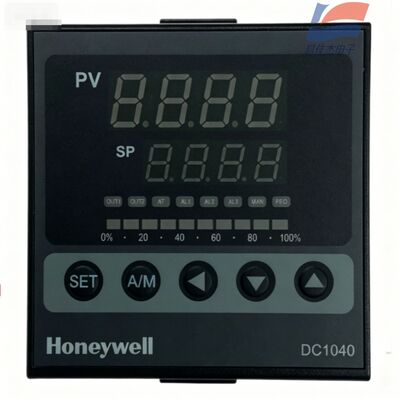

5İnsan-makine ekranı ve anahtarları

Çift 4 basamaklı dijital tüpler: Üst sıra PV gerçek sıcaklığı, alt sıra SP ayar sıcaklığı

10 segmentli LED sütunu: İçgüdüsel olarak 0 ~ 100% valf açılış çıkış oranını gösterir

Panel tuşları: SET ayarları, A/M manuel otomatik anahtarlama, yukarı ve aşağı ayar tuşları

Durum göstergesi lambaları: OUT valf kontrolü, AT kendi kendine ayarlama, AL1 alarmı, MAN manuel modu

6Mekanik boyutlar

Panel: 96×96mm; Kabine açılışı: 92×92mm; Toplam derinlik 95mm
