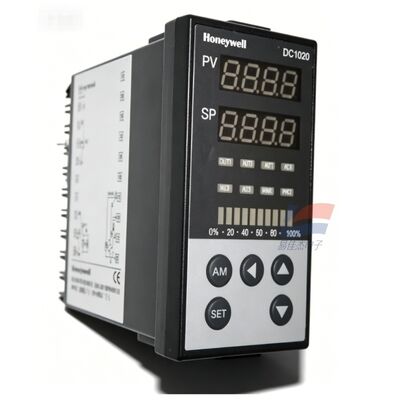

YJJ DC1020CT-30200B-E Sıcaklık Tedavisi/Yemekleme Ekipmanı için PID Sıcaklık Kontrolü Ölçücüsü

Ürün Tanımı:

YJJ DC1020CT-30200B-E Sıcaklık Tedavisi/Yemekleme Ekipmanı için PID Sıcaklık Kontrolü Ölçücüsü

Özellikleri:

I. Tam Model Bölümlerinin Yorumu DC1020CT-30200B-E

DC1020: Seri boyutu 48 mm × 96 mm (8/8 DIN dikey panel)

CT: Giriş türü = T = Termokopüler için özel giriş (K/J/R/S/B/E/N/T/W vb. 12 tür termokopüler), doğrudan PT100 termoresistor olamaz

3: Ana kontrol çıkışı OUT1 = 4 ~ 20mA analog akım sürekli PID çıkışı

0: İkinci kontrol çıkışı OUT2 = Hiç

2Alarm kanalı = Alarm için 2 bağımsız röle (AL1 + AL2)

00: Değiştiricinin çıkışı yok, dış uzaktan ayarlama SP yok

B: Dahili RS485 Modbus-RTU iletişim (PLC / dokunmatik ekrana bağlanabilir)

E: İngilizce işletim menüsü arayüzü

II. Temel donanım elektrik parametreleri

1. Termokopül girişi (CT standardı)

Uyumlu termokopüler: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, toplam 12 tür

Ölçüm doğruluğu: Tam ölçek ±0,5% FS, görüntü çözünürlüğü 0,1°C

Örnekleme süresi: 250 ms / zaman

Bozukluk tespiti: Termokopül açık devre otomatik olarak hata alarmı tetikler

2PID ana kontrol çıkışı (4 ~ 20mA)

Çıktı özelliği: 4 ~ 20mA DC, maksimum yük 500Ω, temassız sürekli orantılı düzenleme

PID parametre aralığı:

Proporsiyonel band P: 0~200% (P=0 anahtar ON/OFF kontrolüdür)

Integral I: 0~3600s; Differansiyel D: 0~900s

Otomatik kendi kendine ayarlama AT'yi destekle, manuel / otomatik olarak A / M'yi bozulmadan değiştir

Çıkış süresi: 0s (akım çıkışı mekanik gecikme göstermez, elektrikli orantılı valf, SCR düzenleyici güç kaynağı için uygundur)

3. İki alarm rölesi (AL1, AL2)

Bağlantı özellikleri: tek kutuplu çift atışlı SPDT, 3A / 240VAC direnç yükü

Dahili 17 alarm modu: üst ve alt sınır mutlak değeri, sapma alarmı, açık devre hatası, ısıtıcı açık devre, bekleme uyarısı vb.

İki bağımsız eşik ayrı ayrı ayarlanabilir, bir aşırı sıcaklık kapatma için, bir uyarı hatırlatma için

4. RS485 Modbus iletişim (B takmacasının ardından çekirdek fonksiyon)

Özellikler:
