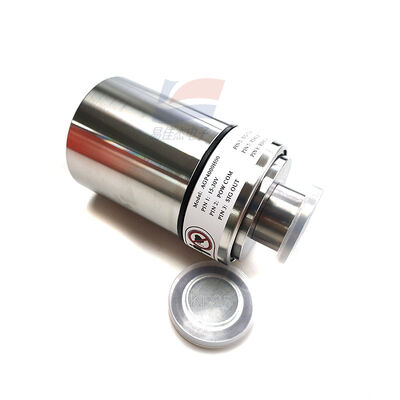

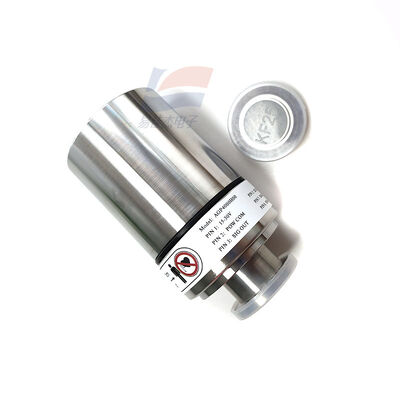

YJJ AGP4000H00 MEMS Yüksek Hassasiyetli Dijital Soğuk Katot Kompozit Vakum Ölçer Pirani Vakum Ölçer

Ürün Açıklaması:

YJJ AGP4000H00 MEMS Yüksek Hassasiyetli Dijital Soğuk Katot Kompozit Vakum Ölçer Pirani Vakum Ölçer

Özellikler:

I. Ürün Tanıtımı

Model: AGP4000H00, Tam Aralıklı Kompozit Vakum Ölçer, Entegre Pirani Termal İletkenlik Ölçer (atmosferik ila orta vakumu ölçer) + Soğuk Katot İyonizasyon Ölçer (yüksek vakumu ölçer)

Otomatik çift modlu geçiş, iki bağımsız vakum göstergesiyle eşleştirmeye gerek yoktur. Yerel TFT renkli ekranla donatılmış entegre paslanmaz çelik vakum ölçüm probu. Ayrıca PLC'ye, dokunmatik ekrana ve endüstriyel kontrol ana bilgisayarına analog/dijital sinyal bağlantısını da destekler.

Ayırt edici özelliği: Prophiles AGP4000 dokunmatik ekranı bu vakum ölçer modeline benzer ancak tamamen farklı bir üründür. Donanımın satın alınması ve bağlanması karıştırılmamalıdır.

II. Temel Performans Parametreleri

1. Vakum Ölçüm Aralığı (Çift Göstergeli Kompozit)

Toplam ölçüm aralığı: 5×10⁻⁶ Pa ～ 1×10⁵ Pa (6 büyüklük sırasını kapsar, süreç boyunca kaba pompalamayı, orta vakumu ve yüksek vakumu kapsar)

Pirani çalışma aralığı: 1×10⁵ Pa ～ 10 Pa (işlem boyunca her zaman açık, atmosferden orta vakuma kadar izleme)

Soğuk Katot Otomatik Başlatma Eşiği: <10 Pa, bu vakum seviyesinin altındaki yüksek vakum için iyonizasyon ölçümünü otomatik olarak başlatır, manuel geçişe gerek yoktur

Ölçüm Birimleri: Pa / mbar / Torr, Çince ve İngilizce arayüzlerle üç ünite aynı anda değiştirilebilir

2. Doğruluk ve Kararlılık

Tekrarlanabilirlik Hatası: ≤±5% okuma

Ölçüm Doğruluğu: ±%30 tam ölçekli okuma

Yanıt Hızı: Pirani milisaniye düzeyinde yanıt; Soğuk Katot yüksek voltajda hızlı ve kararlı başlatma

Kirlilik Karşıtı Özellikler: Soğuk Katotun ısıtılmış tungsten filamanı yoktur, yağ buharı veya kaplama tozuyla yanmaz, termal katot iyonizasyon göstergesinden çok daha uzun bir ömre sahiptir

3. Elektrik Güç Kaynağı Özellikleri

Güç Kaynağı Gerilimi: DC 15~30V geniş aralıklı DC

Genel Güç Tüketimi: ≤6W

İletişim / Güç Kaynağı Entegre Arayüz: RJ45 entegre güç kaynağı + RS485

Dijital İletişim: Modbus RTU, baud hızı 4800/9600/19200/115200 ayarlanabilir, çoklu cihaz ağını destekler (adres 1~255)

Analog Çıkış: 0~10V logaritmik voltaj çıkışı, doğrudan kaydedicilere, PLC analog modüllerine bağlanabilir

Anahtarlama Miktarı: 2 programlanabilir alarm rölesi, pompaları, vanaları ve alarm ışıklarını bağlamak için yüksek/düşük vakum eşiğini ayarlayabilir

4. Mekanik, Çevresel, Malzemeler

Vakum Flanşı: Standart KF25 çabuk açılan flanş, mükemmel hava sızdırmazlığı, her açılı kurulumu destekler

Boşluk Temas Malzemesi: 304/316 paslanmaz çelik, elektro-parlatılmış, yağsız vakum, hafif yağlı vakum sistemleri için uygundur

Çalışma Sıcaklığı Aralığı: 5°C~55°C

Depolama Sıcaklık Aralığı: -20°C~70°C

Koruma: Tüm makinenin metal sızdırmazlığı, toza ve hafif yağ kirliliğine karşı dayanıklı prob

Ekran: Mikro TFT renkli ekran, vakum değerinin gerçek zamanlı gösterimi, iç sıcaklık, iletişim durumu, yüksek/düşük vakum için çift renkli uyarı ışıkları

III. Çalışma Prensibi

Pirani Ölçer (Isıl İletim Prensibi)

Dahili MEMS ısıtma direnci teli, gaz molekülleri ısıyı emer, basınç ne kadar yüksek olursa, ısı dağılımı o kadar hızlı olur, direnç sıcaklığı o kadar düşük olur; devre, direnç değişikliklerini toplar ve proses boyunca sürekli olarak çalışarak atmosferik değeri 10Pa vakum seviyesine dönüştürür.

Soğuk Katot İyonizasyon Ölçer (Panning Deşarj)

Vakum 10Pa'nın altında olduğunda, otomatik olarak yüksek voltajı yükler, gaz iyonizasyonu iyon akımı üretir; vakum ne kadar yüksek olursa iyon akımı da o kadar küçük olur, dolayısıyla 10Pa~10⁻⁶Pa yüksek vakum aralığı ölçülür.

Dahili MCU, basınç aralığını otomatik olarak belirler, iki ölçüm modu arasında sorunsuz bir şekilde geçiş yapar, vakum değerini eşit şekilde verir, aralık mantığı değişimini gerçekleştirmek için arka uç ekipmanına gerek yoktur.

IV. Temel Avantajlar

Tek ölçüm cihazı tüm vakum aralığını kapsamakta, geleneksel "Pirani Ölçer + İyonizasyon Ölçer" ikili prob çözümünün yerine geçerek ekipman maliyetini ve kurulum alanını azaltmaktadır; Filamentsiz soğuk katot, atmosferik etkilerden veya kaplama kirliliğinden korkmaz, az bakım gerektirir, 24 saat sürekli endüstriyel üretime uygundur;

Yerel bir renkli ekran ile birlikte gelir; bu ekran, üst bilgisayar olmadan vakum değerlerinin yerinde okunmasına olanak tanır, hata ayıklamayı ve bakımı kolaylaştırır;

Ayrıca Proflex dokunmatik ekranlar, çeşitli PLC'ler ve endüstriyel kontrol toplama sistemleriyle uyumlu 0-10V analog + Modbus dijital ikili çıkışlara sahiptir;

Geniş voltaj DC15~30V, DC güç kaynağı için ekipman dolaplarıyla uyumlu, endüstriyel alanlarda güçlü uyumluluk;

KF25 evrensel standart flanş, moleküler pompalara, mekanik pompalara ve vakum odalarının standart boru hatlarına doğrudan eşleşebilir.

VII. Ana Uygulama Senaryoları

1. Yarı iletken, vakumlu kaplama ekipmanı (temel uygulama)

Magnetron püskürtme, buharlaştırma makineleri, optik kaplama, ITO iletken film ekipmanı

Gofret paketleme, plazma temizleme, dağlama ekipmanı, kaba pompalama işleminin tamamının izlenmesi → yüksek vakum proses eğrisi

Sızıntı noktasını belirlemek için helyum sızıntısı tespit ekipmanıyla birlikte vakum boşluğu sızıntısı tespiti

2. Araştırma laboratuvarı ekipmanı

Hücreli anaerobik inkübatörler, vakumlu kurutma kabinleri, sıcak pres sinterleme fırınları

İklim simülasyon odaları, hava sızdırmazlık test tezgahları, malzeme vakum yaşlandırma test ekipmanları

Yüksek vakumlu deney odalarını, iyon kaynağı vakum izlemesini araştırın

3. Lityum pil, yeni enerji üretim ekipmanı

Lityum pil vakumlu pişirme, enjeksiyonlu vakum odası, hücre hava sızdırmazlık sızıntısı tespit istasyonu

Elektrolit köpük giderme için buharlaştırma sistemi, elektrot vakumlu kaplama ekipmanı

4. Havacılık, hassas test endüstrisi

Havacılık bileşeni yüksek ve düşük sıcaklık vakum test odaları, uzay aracı uzay ortamı simülasyon ekipmanı

Hassas aletler, sensörler, vakum kalibrasyon istasyonları

5. Tıbbi destekleyici vakum ekipmanı

Tıbbi negatif basınç odaları, steril vakumlu sterilizasyon ekipmanları, biyolojik numune dondurarak kurutma makineleri

Yardımcı solunum makineleri, vakum basıncı bağlantı kontrolü (ExlorIR-M-5 CO₂ sensör bağlantısıyla birleştirilebilir)

6. Genel endüstriyel vakum otomasyonu

Vakum negatif basınç adsorpsiyon ekipmanı, vakum paketleme makineleri, vakum pompası grubu bağlantı kontrolü, mekanik pompaların vakum aşırı limiti otomatik başlatma-durdurması, moleküler pompalar, izolasyon valfleri.

VI. Destekleyici Arayüz Çözümleri (Mevcut Malzemelerinizle Uyumlu)

Üst ekran: AGP4000 Proflex dokunmatik ekran, Modbus RJ45 aracılığıyla vakum değerlerini okuyun, eğri, alarm ve otomatik proses mantığını gerçekleştirin;

Gaz bağlantısı: ExplorIR-M-5 CO₂ sensörü ve ZP152 koku sensörü ile eşleştirilmiş, haznedeki vakum + gaz konsantrasyonunun entegre izlenmesini gerçekleştirir;

Tıbbi komple makine: tıbbi vakum + yaşam işaretleri entegre ekipmanı için kullanılan DS100A kan oksijen probu izleme sunucusu ile birleştirilmiştir.
