YJJ Mini600-CO2 Ultra küçük Entegre Dağınıklık Yapmayan Kızılötesi (NDIR) CO2 Sensör Modülü

Ürün Tanımı:

YJJ Mini600-CO2 Ultra küçük Entegre Dağınıklık Yapmayan Kızılötesi (NDIR) CO2 Sensör Modülü

Özellikleri:

I. Ürünün konumlandırılması
Mini600-CO2, çok küçük bir entegre, dağıtılmayan kızılötesi (NDIR) CO2 algılama modülüdür.Önceki Tip C takılabilir taşınabilir dedektörünüzün (MPD-BTIC1) çekirdek algılama ünitesiyle uyumludur.Miniatürleştirme, düşük güç tüketimi, yerleşik sıcaklık ve nem telafi ve yerleşik ABC otomatik baz çizgisi kalibrasyonuna odaklanır.Özellikle el cihazları için tasarlanmıştır., cep telefonlarına ve küçük IoT cihazlarına doğrudan takılır.
II. Tam Çekirdek Parametreleri (25°C, 1 atm standart hava ortamı)
1. CO2 gazı algılama performansı
Bulma prensibi: Tek kanallı çift dalga boylu NDIR kızılötesi emicilik yöntemi
Ölçüm aralığı: 0 - 6000 ppm
Ölçüm Doğruluğu:
400 - 2000 ppm: ±(30 ppm +% 3 okuma)
2000 - 6000 ppm: ± 5% FS
Çözüm: 1 ppm
Yanıt süresi: T90 ≤ 28 s; T60 ≤ 12 s
Sıfır noktası kayma: ≤ 15 ppm/yıl, yerleşik ABC otomatik başlangıç düzeltmesi (manuel düzenli kalibrasyona gerek yok)
Çapraz müdahale: Elektrokimyasal sensör zehirlenmesi ve arıza sorunları olmadan VOC, su buharı, toz ve karbon monoksit karşı güçlü anti- müdahale
2Entegre sıcaklık ve nem algılama ünitesi
Sıcaklık ölçüm aralığı: 0°C~+50°C, sıcaklık ölçüm doğruluğu ±0.4°C
Nem ölçümü: 0~99% RH, doğruluk ±3% RH
Fonksiyon: CO2 konsantrasyon değeri için gerçek zamanlı sıcaklık ve nem telafi ve aynı anda konfor seviyesini / çiy noktasını hesaplamak için sıcaklık ve nem verilerini çıkarabilir
3Elektriksel ve iletişim özellikleri
Güç kaynağı voltajı: DC 4.8 ~ 5.5V (C tipi 5V USB doğrudan güç kaynağı, cep telefonları / güç bankaları / bilgisayarlarla uyumludur)
Çalışma akımı: tipik 52 mA; bekleme durumundaki uyku akımı ≤1.8 mA
Çıktı arayüzü (iki çıkış):
UART TTL seri portu: 3.3V seviyesi, MCU ikincil geliştirme için standart MODBUS protokolü
BLE Bluetooth 5.0 (Mini600-CO2-BT türevi): Mobil telefon APP'sine kablosuz CO2 / sıcaklık ve nem iletimi
Veri yenilenme sıklığı: 1 Hz (her saniye tam bir veri kümesi çıkarıyor)
4Fiziksel yapı ve çevresel tolerans
Boyutu: 28×28×12 mm, mikro kare yapı, bir plug-in taşınabilir modül yapmak için Tip-C dişi bağlantısı ile entegre edilebilir
Havalandırma koruması: toz geçirmez ve su geçirmez PTFE solunumlu filtre zarı, toz, sıvı su buharını engelleyen, sadece gaz molekülleri geçer
Çalışma ortamı: 0 °C ~ 50 °C, 0 ~ 90% RH (kondansiyon yok)
Depolama ortamı: -20°C ~ 70°C
Kullanım süresi: ≥5 yıl (infra kırmızı ışık kaynağı tüketilebilir parçalara sahip değildir, elektrokimyasal CO2 sensöründen çok daha iyidir)
III. Çalışma prensibi
Kızılötesi ışık kaynağı, 4.26μm karakteristik kızılötesi ışık yayar (CO2 dışı emici bant);
Gaz odasındaki CO2 molekülleri belirli dalga boyu ışığı emer, fotoelektrik dedektör ışık yoğunluğunun zayıflama derecesini algılar.
Çipte CO2 konsantrasyonunu dönüştürmek için yerleşik algoritmalar var.ve aynı zamanda çevre neden ölçüm sapma düzeltmek için yerleşik sıcaklık ve nem çipi verileri okuyor;
Serial port / Bluetooth aracılığıyla standart konsantrasyon, sıcaklık ve nem verilerini çıkarın.
IV. Ana uygulama senaryoları
1. Taşınabilir mobil algılama cihazı (temel aksesuar)

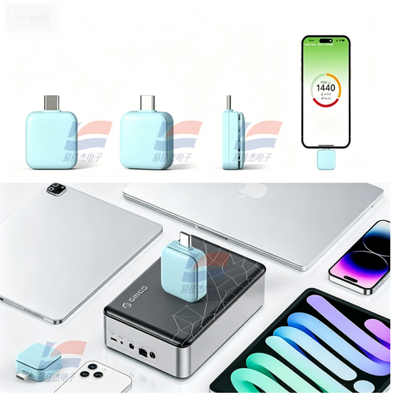

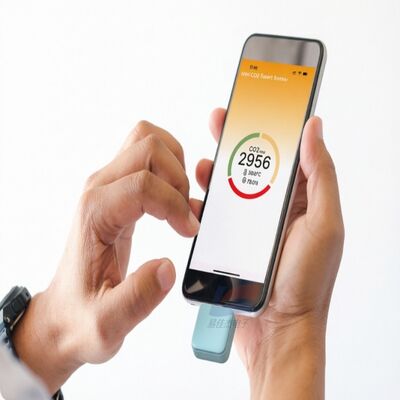

Fotoğraftaki açık mavi Type-C plug-in hava kalitesi sondasının (MPD-BTIC1) çekirdek sensörü olarak; cep telefonu / tablet / dizüstü bilgisayarın USB'siyle desteklenerek, APP CO2, sıcaklık,ve nem gerçek zamanlı olarak, kapalı alanlarda oksijen eksikliği uyarısı (> 1000ppm hava kirliliği, > 2500ppm baş dönmesi ve uykuluğa eğilimli).
2. Ev içi hava kalitesi ekipmanları
Masaüstü mini CO2 alarmı, yatak odası / çalışma hava monitörü;
Akıllı havalandırma sistemi, hava arıtıcı dahili algılama modülü,- otomatik havalandırma için fan.
3Eğitim / fiziksel deney ekipmanları
İlköğretim ve ortaokullar, üniversiteler biyoloji deneyleri: bitki fotosentezi ve solunum sırasında CO2 konsantrasyon değişikliklerinin toplanması; güç kısıtlaması olmadan taşınabilir,Mobil telefonda görsel okuma.
4Tarımsal sera ekimi
Bahçe, bitki yetiştirme kutusu denetimi, havalandırmayı düzenlemek ve gaz gübre salınımını düzenlemek için CO2 konsantrasyonunu izlemek, ekin verimliliğini artırmak; el kontrol cihazlarına dönüştürülebilir.
5Küçük ticari ortam izleme
Ofisler, toplantı odaları, misafir evleri, çay evleri, sınıflar için taşınabilir denetim; kablo yok, plug-and-play ölçümü, iç havalandırma etkisinin hızlı değerlendirilmesi.
6Araç / karavan kapalı alan izleme
Arabalar, kamp karavanları, yeraltı garajları, kapalı bölmelerde CO2 birikiminin izlenmesi, sürücülerin ve yolcuların oksijen eksikliği ve uykusuzluk hissetmelerini önlemek.
7. IoT ikincil geliştirme modülü Akıllı ev, taşınabilir algılama cihazları, çevresel veri kayıt cihazı üreticilerinin geliştirme kitleri; Seriyel port protokolü standartlaştırması,Mikro denetleyici ve bulut platformlarıyla hızlı bağlantı.
V. Temel Avantajlar
Ultra küçük boyut: 28mm kare, C tipi düz yerleştirme mini sonda olarak kapsüle edilebilir, taşınabilir tasarım;
NDIR kızılötesi uzun ömrü: elektrolit yok, tüketici malzemeler yok, 5 yıl boyunca istikrarlı çalışma, sensörlerin sık sık değiştirilmesi gerekmez;
Üçte bir eşzamanlı algılama: CO2 + sıcaklık + nem entegre toplama, yerleşik sıcaklık telafi, daha doğru ölçüm;
Dahili ABC otomatik kalibrasyon: uzun süreli kullanım sırasında manuel sıfır noktası kalibrasyonuna gerek yoktur, bakım maliyetlerini azaltır.
USB 5V geniş uyarlanabilir güç kaynağı: cep telefonları, güç bankaları, dizüstü bilgisayarlar, adaptörler doğrudan güç sağlayabilir;
Kablolu / Bluetooth'un iki sürümü seçilebilir: saf geliştirme UART temel sürümünü seçer, taşınabilir sivil Bluetooth kablosuz sürümünü seçer.
