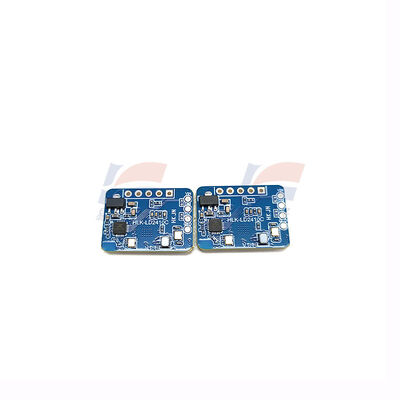

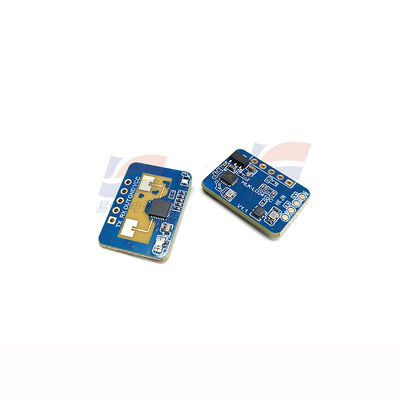

YJJ LD2410C 24G Endüktif Radar Modülü Bluetooth İşlevselliği ile Akıllı Sensör Özellikleri

Ürün Açıklaması:

YJJ LD2410C 24G, Endüktif Radar Modülü Bluetooth İşlevselliğine Sahip Akıllı Sensöre Sahiptir

Özellikler:

I. Temel Parametreler

Radyo Frekansı Parametreleri

Çalışma Frekansı: 24 - 24,25 GHz, FMCW Frekans Modülasyonlu Sürekli Dalga, Bant Genişliği 250 MHz (CE/FCC Sertifikalı)

Anten Mimarisi: 1 Gönderim 1 Alma (1T1R)

Algılama Performansı

Statik İnsan (Oturma/Uyma, Minimum Solunum Hareketi): 0,75 - 6 m

İnsan Hareketi: Maksimum Mesafe 8m

Algılama Açısı: Yatay ±60° (120° Geniş Açı), Ölçüm Mesafesi Adımı 0,75m Ayarlanabilir

Elektriksel Özellikler

Güç Kaynağı: DC 5V, Çalışma Akımı ≈ 79mA, Güç Kaynağı Önerisi ≥ 200mA

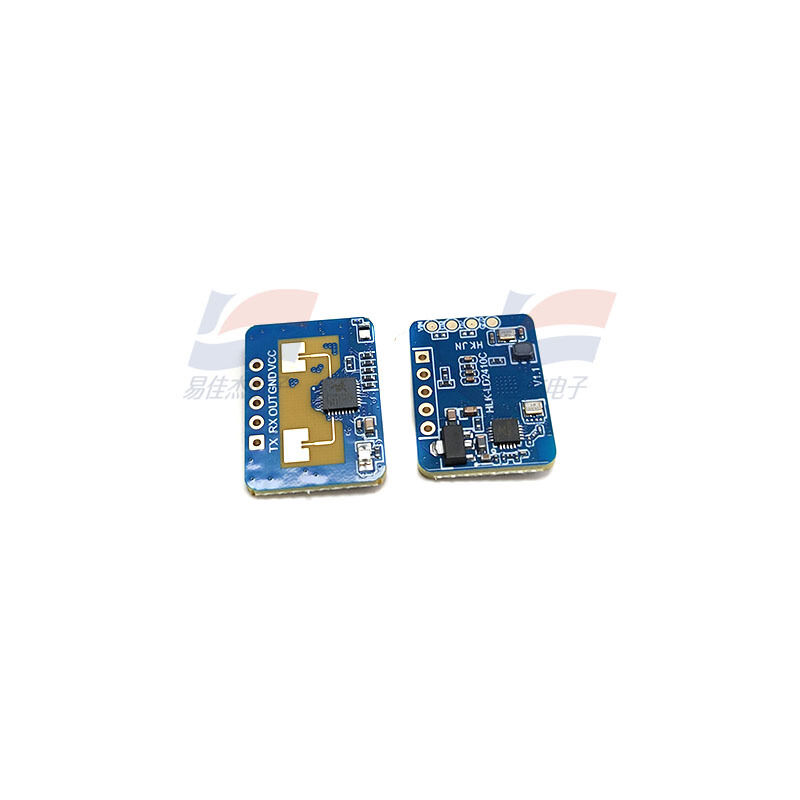

Pimler (5 pimli 2,54 mm standart pim başlığı: VCC/GND/OUT/RX/TX)

OUT: 3.3V Seviye Çıkışı, Varlık = Yüksek, Yok = Düşük (Anahtarlama Miktarı)

TX/RX: 3,3V TTL Seri Port, Varsayılan Baud Hızı 256000, ASCII Protokolü, Can Çıkış Mesafesi / Varlık Durumu

Çalışma Sıcaklık Aralığı: -40°C - +85°C, Yüksek ve Düşük Sıcaklıklara Dayanıklı

Boyut: 16 × 22 mm (Kompakt Yüzeye Montaj Tipi, LD2410B İnce Modele Üstün) Ek işlevler

Dahili ışık sensörü algılama + Bluetooth hata ayıklama, kablosuz hassasiyet ayarı, gecikme ayarı, algılama aralığı ve OTA aygıt yazılımı yükseltmesi için mobil uygulama "HLKRadarTools"

II. Ürün Özellikleri (Kızılötesi PIR ile Karşılaştırıldığında)

Duran insanı tespit edebilme yeteneği: Bir kişi hareketsiz oturuyor veya hafif göğüs nefesiyle uyuyor olsa bile tanınabiliyor. PIR yalnızca hareketi algılar ve yanlışlıkla ışığı kapatabilir.

Geçirgenlik: Karanlıktan, dumandan, sıcaklıktan veya perdelerden etkilenmeden plastiklere, akriliklere ve ince ahşap levhalara nüfuz edebilir.

Küçük hayvanlar tarafından yanlış tetiklenmeye karşı koruma: Kedi ve köpek gibi küçük boyutlu hayvanların neden olduğu parazitlere karşı yazılımla korunabilir.

Çift çıkış: OUT anahtar miktarı (röleler için basit sürücü) + UART seri bağlantı noktası (veri toplamak için MCU/PLC için)

III. Uygulama Kullanımları

1. Akıllı Ev (Ana Ürün)

İnsanı algılayan ışıklar, manyetik ray ışıkları, giriş/banyo ışıkları insanlar geldiğinde yanıyor, gittikten sonra ise gecikmeli olarak sönüyor.

Klimalar, temiz hava üniteleri, banyo ısıtıcıları: Birisi varken açın, kimse yokken enerji tasarrufu için bekleme modunda kapatın.

Akıllı tuvaletler, banyo aynası ışıkları: İnsan varlığına göre başlatma ve durdurma

2. Ofis / Ticari

Ofis, toplantı odaları: Akıllı aydınlatma, oda boş olduğunda enerji tasarrufu

Koridorlar, asansör vagonları algılama özelliğine sahiptir, yürüyen merdivenlerde insan varlığının başlatılması ve durdurulması vardır

3. Güvenlik ve Endüstriyel Kontrol

Birisi girdiğinde kabin / güç dağıtım odası alarmları, ekipman bölmelerinde insan varlığının tespiti

Dolaplar, varlık algılamalı self-servis ekipmanlar

Depolama alanlarında kalan personele yönelik hatırlatmalar

4. Küçük Ev Aletleri Aksesuarları

Akıllı çamaşır kurutucuları, elektrikli ısıtmalı havlu askıları, insan algılamalı başlatma ve durdurma özelliğine sahip ısıtıcılar

IV. Aynı Modelin Farklılaştırılması

LD2410B: 7×35mm uzunluğunda şerit tipi, parametreler aynıdır ancak paket farklıdır

LD2412: Uzun mesafe modeli, 10m+ algılama aralığı
