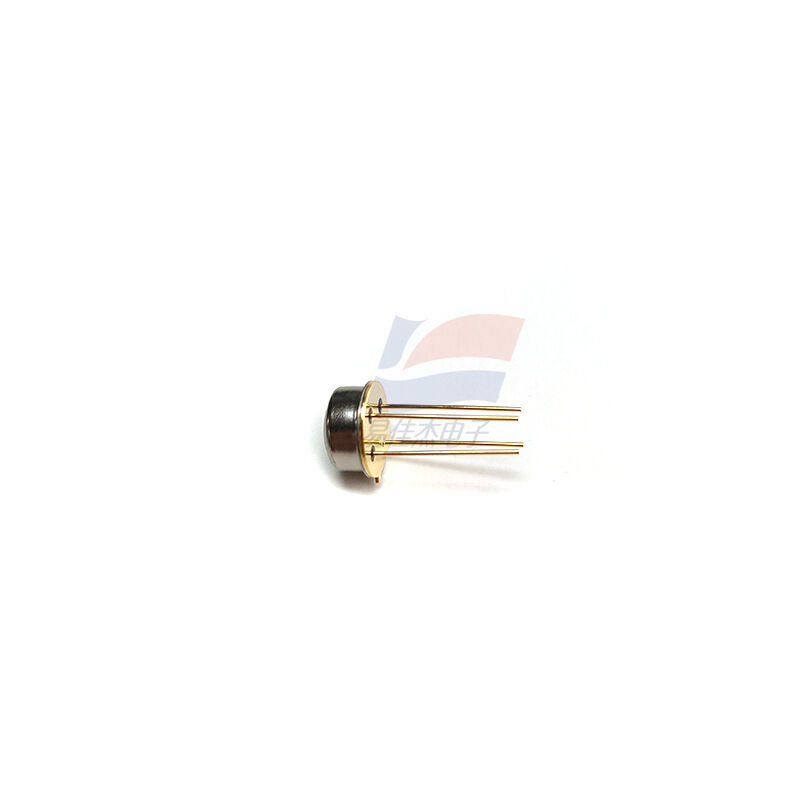

YJJ MRT313 MRT511 MEMS Termopile Kızılötesi Sıcaklık Ölçüm Sensörü

Ürün Açıklaması:

YJJ MRT313 MRT511 MEMS Termopil Kızılötesi Sıcaklık Ölçüm Sensörü

Özellikler:

I. Temel Parametreler (25°C'de Tipik Değerler)

Çip boyutu: 1,1 × 1,1 mm

Görüş alanı açısı: 95° (>%50 enerji)

Termopil direnci: 90 ± 30 kΩ

Tepki oranı: 160 ± 40 V/W (500K kara cisim)

Gürültü voltajı: 38 nV/√Hz

Algılama oranı: 1,5 × 10⁸ cm·√Hz/W

Zaman sabiti: ≤ 13 ms (Hızlı yanıt)

NTC direnci: 100 kΩ ± %1 (25°C)

NTC β değeri: 3950 ± %1 (25/50°C)

Çalışma sıcaklığı aralığı: -30°C ~ +125°C

Sıcaklık ölçüm aralığı: -20°C ~ +500°C (Hedef)

II. Çalışma Prensibi

Seebeck etkisine dayanarak, hedeften (8–14 μm) kızılötesi radyasyonu almak için yüzlerce termokupl seri olarak bağlanır ve sıcaklık farkı bir voltaj çıkışına dönüştürülür; Temassız, statik/dinamik sıcaklık ölçümü (yalnızca dinamik değişiklikleri ölçen piroelektrikten farklıdır) elde etmek amacıyla ortam sıcaklığı dengelemesi için dahili bir NTC kullanılır.

III. Ana Uygulamalar

Tıbbi sıcaklık ölçümü: alın termometreleri, kulak termometreleri (insan vücudu için yüksek hassasiyet 32–42°C)

Ev aletleri kontrolü: davlumbazlar (ocağın üstünde yüksek sıcaklıkta başlatma), klimalar, mikrodalga fırınlar, soba sıcaklığı izleme

Endüstriyel sıcaklık ölçümü: Üretim hatlarında temassız sıcaklık ölçümü, ekipmanın aşırı ısınma koruması

İnsan varlığı algılama: akıllı aydınlatma, güvenlik, otomatik kapılar (statik insan vücudu da algılanabilir)
