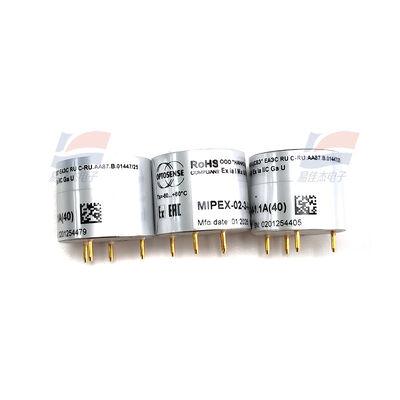

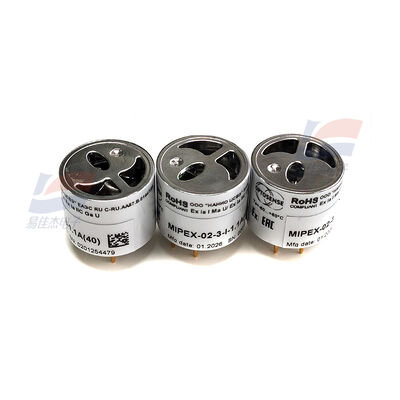

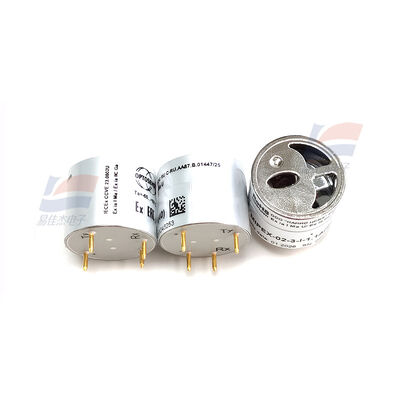

YJJ Mipex-02-3-I-1-1A (40) NDIR Kömür madenleri için dispersif olmayan kızılötesi optik gaz sensörü

Ürün Tanımı:

YJJ Mipex-02-3-I-1-1A (40) NDIR Kömür madenleri için dispersif olmayan kızılötesi optik gaz sensörü

Özellikleri:

Algılama prensibi: NDIR dispersif olmayan kızılötesi optik gaz sensörü (metan CH4 için özel)

Model arka dizinin çözümü

02: MIPEX-02 temel serisi (miniatür düşük güçlü kızılötesi)

3: Paslanmaz çelik metal kabuk (patlama geçirmez yapı)

I: I. Sınıf patlama geçirmez maden (yeraltı kömür madenleri için I. Sınıf patlama geçirmez maden)

1: Ölçüm aralığının spesifikasyonu

1A: Donanım sürümü, pin tanımı, sabit yazılım yapılandırması

(40): Aralık 0 - 40% VOL metan (CH4), kömür madenleri için özel yüksek aralık versiyonu

I. Temel Özet

Gazın tespiti: Metan CH4 (doğal gaz, maden gazı), hidrokarbonların çapraz müdahalesine karşı yüksek dirençlidir

Patlama geçirmezlik derecesi: Ex ia I Ma (mayın altındaki içsel olarak güvenli patlama geçirmezlik, Bölge 0 geçerlidir), sadece mayınlar için en yüksek patlama geçirmezlik derecesi

Yapı: Φ20mm mikro silindir, 4 pinli düz fişli fişler, tamamen kapalı paslanmaz çelik gaz odası, yerleşik kızılötesi ışık kaynağı + dedektör + MCU, sıcaklık telafi ile donatılmıştır

Çekirdek konumlandırması: Yüksek menzilli, düşük güçlü bir kızılötesi metan sensörü kömür madeni gazı ve doğal gaz için, katalitik yanma türünü değiştiren, zehirlenmeye karşı dayanıklı, son derece uzun ömürlü,ve oksijen eksikliği sorunları yok.

II. Model Kodun Tam Yorumu

MIPEX-02 - 3 - I - 1 - 1A (40)

Temel Serisi Kabuk Patlama Koruması Sınıf aralığı Ayarlama Donanım Sürümü Son Aralık

02: NDIR Kızılötesi Metan 3 = Paslanmaz Çelik I = Kömür Madenleri Sınıf I 1 = Büyük Aralık 1A = Firmware (40) = 0 - 40% VOL CH4

III. Temel ölçüm parametreleri (Orijinal Fabrika Özellikleri)

1Menzil ve Doğruluk

Ölçülen gaz: Metan CH4 (gaz)

Ölçüm aralığı: 0 - 40% VOL (40) (Sadece aralığı)

Ölçüm Doğruluğu: ±0,2% VOL (0 - 5%); ± Tam Aralık 1,5% (Tam Aralık)

Çözüm: 0.01% VOL

Doğrusallık: <1% FS, Dahili Fabrika Doğrusallık Kalibrasyonu

Çapraz müdahale: Etan, propan vb. alkanlarla düşük müdahale, metan için yüksek seçicilik

2. Yanıt ve Önyükleme

Ön ısıtıma süresi: ≤120s (Aktörde istikrar)

Yanıt Zamanı T90: ≤5s (toz filtre olmadan); ≤15s (toz filtre ile); ≤8s

Geri dönüş süresi: ≤8s

Uzun vadeli kayma: <0,5% FS / Yıllık

IV. Tam Elektriksel Parametreler

1Güç tüketimi (çok düşük güç tüketimi, pil güç kaynağı tercih edilir)

Çalışma Voltajı: 3.0 - 4.5 V DC (tipik 3.3V)

Ortalama çalışma akımı: <0,5mA

Toplam Güç Tüketimi: < 1,5 mW (Sektörün En Düşük Güç Tüketimi Kızılötesi Sensörü)

Uyku Enerji Tüketimi: μA Seviyesi

2. Sinyal çıkışı

İletişim arayüzü: Tam Dijital UART (Serial Port TTL)

Baud Rate: Varsayılan 9600 bps

Veri biçimi: 8N1 (8 Veri Biti, 1 Dur Bit, Parite Yok)

Dahili: Sıcaklık Kompensasyonu, Atmosferik Basınç Kompensasyonu, Veri Kalibrasyon Depolama, Konsantrasyon Değerinin Doğrudan Çıktısı, Dış Algoritma Dönüşümü Gerekmez

3Çalışma Çevresinin Parametreleri

Çalışma sıcaklığı: -40 °C +60 °C (I Sınıf Geniş Sıcaklık Madencilik Sürümü)

Çevre Nemliği: 0 - 98% RH (Kondansiyon Yok)

Atmosfer Basıncı: 80 - 120 kPa

Koruma derecesi: IP54, Toz ve sıçramalara karşı su geçirmez, Dahili gaz odası Su geçirmez buhar

Depolama sıcaklığı: -55°C +60°C

V. Fiziksel Boyutlar ve Yapı

Şekil Boyutları: Φ20.3 mm × 16.6 mm (Pinler hariç)

Kabuk: 304 Paslanmaz Çelik (Model 3 Spesifikasyonu), Güçlü, Çarpışmaya dayanıklı, Mayın Kullanımı Patlama Dayanıklı Kabuk

Ağırlık: 16.6 g (Stainless Steel Edition)

Çubuklar: 4 Pin Standart Düz Eğitim Metal Çubuklar, PCB Doğrudan Kaynak

Tasarım ömrü: ≥10 yıl (Kızılötesi Optikler, tüketici madde yok, katalizör zehirlenmesi ve bozulması yok)

VI. Patlama Güvenliği Sertifikasyonu (Mine Kullanımı Temel Yeterlilikleri)

Patlama Standartı: Ex ia I Ma (IEC 60079 Mayın Sınıfı I, İçsel Güvenli, En Yüksek Patlama Koruma Sınıfı, Mayın 0 Bölgesi Mümkün)

Uygulanabilir: Yeraltı kömür madenleri, metan tehlikeli ortamlar, elektrik kıvılcımı yok, patlama riski yok

Katalitik Yanma Sensörlerinin dezavantajları: Silisyon zehirlenmesinden korkmuyor, yüksek konsantrasyonlu gaz etkisinden korkmuyor, oksijen eksikliği başarısızlığı yok

VII. Ürünün Temel Avantajları

Yalnızca Geniş Aralık (40): 0 - 40% VOL, Maden Gazı'nın Tüm Tehlikeli Aralıklarını Kapsar (Patlama Alt Sınırı 5% VOL)

En iyi Mayın Kullanımı Patlama Koruması: Ex ia I Ma, Tek Uygun Maden Yeraltı Kızılötesi Metan Sensörü Çözümü

Çok düşük güç tüketimi <1.5mW, Pil ile çalışan taşınabilir kablosuz izleme ekipmanlarıyla uyumludur

Optik ilke avantajı: 10 yıllık ömür süresi, katalizör zehirlenmesi yok, yüksek kararlılık, çok küçük sıcaklık sapması

Dahili Tam Telafi: Dahili Sıcaklık ve Atmosfer Basıncı Telafi, Fabrika Kalibrasyonu, Tek Çip Doğrudan Okuma Konsantrasyonu

Paslanmaz Çelik Güçlü Kabuk, Toz, Nem, Yeraltı Zorlu Çevre

Dijital UART çıkışı, devre son derece basittir, Periferik sinyal koşullama devre yok

VIII. Ana Uygulamalar ve Uygulama Senaryoları

1Temel Uygulama Kömür madeni yeraltı metan konsantrasyon izleme, doğal gazın büyük menzilli sızıntı tespiti, maden güvenliği erken uyarı

2Uygulama Bölünmesi

Kömür madenciliği ve madencilik endüstrisi (zorlu)

Yeraltı gaz denetim cihazı, taşınabilir gaz dedektörü

Sabit gaz sensörü, maden güvenlik izleme alt istasyonu, tünellerde çevrimiçi gaz izleme

Kömür madenciliği yüzeyinde, kazma yüzeyinde, tünelde, mühürlü alanda gaz için aşırı sınır alarmı

Petrol ve gaz enerjisi endüstrisi

Uzun mesafeli doğal gaz boru hattı, istasyon büyük menzilli sızıntı izleme

Petrol sahalarında, rafinerlik ve kimyasal tesis alanlarında yüksek konsantrasyonlu metan tespiti

Endüstriyel güvenlik ekipmanları

Sabit yanıcı gaz dedektörü, endüstriyel gaz analizatörü

Transformör yağında çözünen metan (yağ-gaz hataları) izleme

Taşınabilir / Kablosuz cihazlar

Düşük güçlü pil ile çalışan el cihazı, kablosuz gaz izleme düğümü
