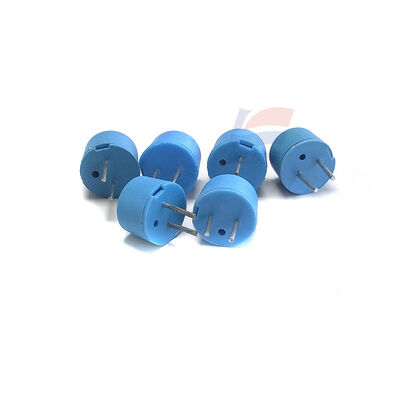

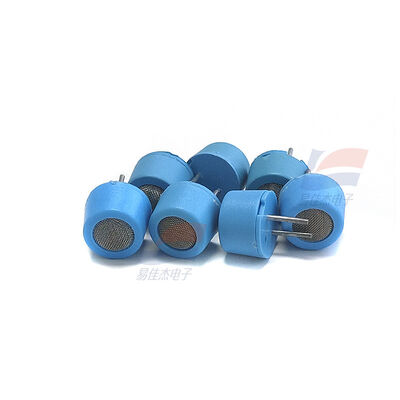

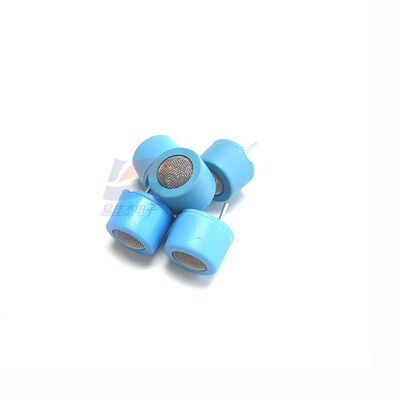

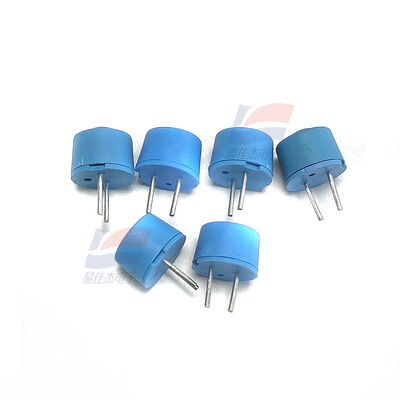

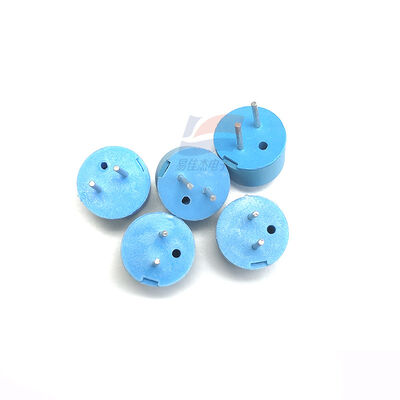

YJJ MQ-D1 Ev gazı sızıntısını tespit etmek için yarı iletken gaz algılayıcı sensörü

Ürün Tanımı:

YJJ MQ-D1 Ev gazı sızıntısını tespit etmek için yarı iletken gaz algılayıcı sensörü

Özellikleri:

MQ-D1 yarı iletken yanıcı gaz gazı sensörü, düşük güçli MQ-D serisi modellerine aittir. Çeşitli yanıcı gaz ve duman türlerini tespit edebilir. Düşük maliyetli ve basit bir devreye sahiptir.ve esas olarak ev ortamlarında gaz sızıntısını tespit etmek için kullanılır.

I. Temel Özet

Model: MQ-D1

Algılama prensibi: Metal oksit yarı iletken (MOS) gaz algılayıcısı, yanıcı gaz konsantrasyonu arttıkça direnç azalır ve analog bir voltaj sinyali çıkarır

Ambalaj: Metal kapak TO ambalajı, 4 iğne (sıcaklık tel iğnesi 2 + sinyal elektrodu iğnesi 2)

Çekirdek konumlandırması: Geleneksel MQ-2 ve MQ-4 ile karşılaştırıldığında düşük güçlü geniş spektrumlu yanıcı gaz tespiti, daha düşük güç tüketimi ve daha küçük boyutta

II. Bulunan gaz ve menzil

1. Bulunabilir gazlar (geniş spektrumlu tür)

Doğal gaz (metan CH4), gaz, sıvılaştırılmış petrol gazı (LPG), hidrojen, karbon monoksit (CO), asetilen, benzin/kerosen buharı, alkanlar, duman, organik yanıcı buhar

2. Ölçüm aralığı

500 ppm ~ 10000 ppm (0,05% ~ 1%), metan için optimum hassasiyet

Kalibrasyon standardı: 0,3% (3000 ppm) metan

III. Tam Elektriksel Parametreler (Orijinal Fabrika Spesifikasyon Sayfası)

1Güç kaynağı ve ısıtma parametreleri

Isıtma voltajı VH: 6.0V DC

Döngü çalışma voltajı Vc: ≤ 24V DC

Standart yük direnci RL = 51Ω

Isıtma güç tüketimi: Düşük güç tasarımı, sıradan MQ serisi sensörlerinden çok daha düşük

2Gaz sensörünün elektrik özellikleri

Temiz hava çıkış voltajı: V0 = 0,7 ~ 1,6 V

Kalibre edilmiş gaz (0,3% metan) çıkış voltajı: V1 ≥ 2,5 V

Yanıt süresi (T90): ≤ 30 s (gaz sabit çıkışa ulaşır)

Geri kazanma süresi: ≤ 60 s (gazı terk etmek ve baz seviyesine geri dönmek)

3Çalışma ortamı

Çalışma sıcaklığı: -10°C ∙ +45°C

Depolama sıcaklığı: -20°C +50°C

Çevre Nemliği: ≤ 90% RH (kondansiyon yok)

Atmosfer basıncı: 650 ~ 800 mmHg

Uzun süreli istikrar: 24 saatlik sürekli çalışma döngüsü, başlangıç voltaj sapması ** ± 15%**

4. Pin Tanımı (4-pin evrensel)

1, 2 iğne: Isıtma tel (VH) (polarite yok)

3, 4 pin: Sinyal terminalleri (Vc/RL) (gaz sensörünün her iki ucunda)

IV. Ürünün Temel Özellikleri

Düşük güç tüketimi: Pil ile çalışan ve taşınabilir cihazlar için uygun D serisi için özel düşük güçli ısıtma tasarımı

Yüksek duyarlılık: Metan, sıvı gaz, gaz, duman ve organik yanıcı buharlara iyi tepki

Mükemmel uzun süreli kararlılık, uzun ömür ve çevresel müdahaleye karşı iyi direnç

Basit çevresel devre, sadece ısıtma güç kaynağı + voltaj bölücü örnekleme gerektirir, tek çipli ADC doğrudan okur

Düşük maliyetli, büyük ölçekli ev aletlerinin seri üretimi için uygun

Gerekli ön ısınma (dayanıklı ölçüm için başlangıçta çalıştırma öncesi ısınma ≥ 5 dakika)

V. Ana Uygulamalar ve Uygulama Senaryoları

1Temel Uygulama

Ev gazı sızıntısı alarmı (doğal gaz, sıvılaştırılmış gaz, şehir gazı sızıntısı tespiti)

2Tüm senaryolarda genişleme

Ev güvenliği: Mutfak gazı sızıntısı tespiti, gazlı su ısıtıcı / duvar monte fırınları için gaz sızıntısı izleme

Endüstriyel ve sivil: Küçük ölçekli yanıcı gaz sızıntısı denetimi, boru hattı gaz sızıntısı tespiti

Çevre İzleme: İç mekanlarda yanmalı gaz, duman ve yanmalı buharların sınır aşımının tespiti

Küçük cihazların entegrasyonu: Gaz soba güvenliği koruması, kurutma / ısıtma ekipmanları için gaz güvenliği modülü

Basit ekipman: Taşınabilir gaz dedektörü, garaj / bodrum yanıcı gaz izleme, basit duman alarmı
