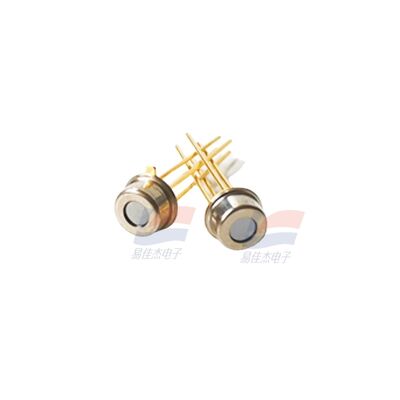

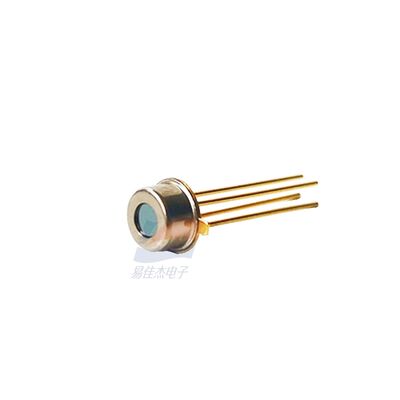

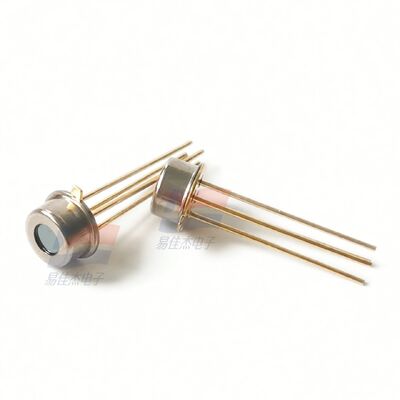

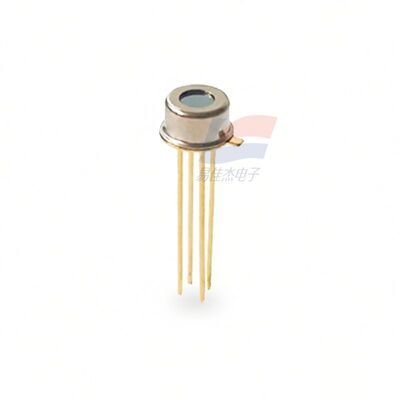

MRT313 MRT511 Termopile Sensör Alnı Sıcaklık Silah Sıcaklık Sonda Temasız Termometre Bileşeni

MRT313 MRT511 Termopil Sensörü Alın Sıcaklığı Tabanca Sıcaklık Probu Temassız Termometre Bileşeni

1. Temel Çalışma Prensibi:

MRT313, termopil etkisi ve kızılötesi radyasyon algılama prensibine göre çalışır:

• Bir termopil sensör çipi ve yüksek geçirgenliğe sahip bir IR filtresini (insan vücudunun en yüksek kızılötesi radyasyon dalga boyuna uyan 8-14 μm dalga boyu için optimize edilmiştir) entegre eder.
• Sensör insanın alnına hedeflendiğinde, termopil çipi cilt yüzeyinden yayılan kızılötesi radyasyonu emer. Emilen enerji, termopilin sıcak ve soğuk bağlantıları arasında bir sıcaklık farkı oluşturur ve bu da orantılı bir Seebeck voltajına neden olur.
• Çıkış voltajı sinyali, kesin bir vücut sıcaklığı okumasına dönüştürmek için bir sinyal koşullandırma devresi (örn. amplifikasyon, kalibrasyon) tarafından işlenir.

2. Temel Özellikler:

1. İnsan Vücudu Sıcaklığı Optimizasyonu: 8–14 μm IR filtresi, insan vücudunun kızılötesi radyasyonu için özel olarak tasarlanmış olup, yüksek seçicilik sağlar ve ortam ışığı ile diğer ısı kaynaklarından kaynaklanan paraziti ortadan kaldırır.
2. Yüksek Ölçüm Hassasiyeti: Standart ölçüm koşullarında (mesafe: 3–5 cm, ortam sıcaklığı: 25°C), sıcaklık ölçüm hatası ≤ ±0,2°C olup tıbbi ve tüketici sınıfı termometrelerin doğruluk gereksinimlerini karşılar.
3. Hızlı Tepki Süresi: T₉₀ tepki süresi ≤ 300 ms, uzun süre beklemeden hızlı sıcaklık okumasına olanak sağlar.
4. Düşük Güç Tüketimi: Tipik çalışma akımı ≤ 10 μA olan ultra düşük güç tasarımı, pille çalışan taşınabilir cihazlara (örn. el tipi alın termometreleri) uygundur.
5. Kompakt ve Kolay Entegrasyon: Küçük SMD paketi, hafif yapı ve PCB kartlarında doğrudan lehimleme için pin uyumlu tasarım, minyatür sıcaklık ölçüm ekipmanı için idealdir.
6. Dahili Sıcaklık Telafisi: Gerçek zamanlı ortam sıcaklığı izleme ve dengeleme için entegre bir NTC termistörü ile donatılmış olup, farklı ortam sıcaklıklarında (10°C–40°C) ölçüm doğruluğu sağlar.
7. Uzun Süreli Kararlı Performans: Düşük sapma oranı ≤ 0,1°C/yıl, hizmet ömrü boyunca sık sık yeniden kalibrasyon yapılmasına gerek yoktur.

3. Tipik Uygulamalar:

• Tıbbi sınıf temassız alın termometreleri
• Tüketici sınıfı kızılötesi vücut termometreleri
• Akıllı giyilebilir sıcaklık izleme cihazları (örneğin, sıcaklık algılamalı akıllı bantlar)
• Kamu sağlığı vücut ısısı tarama ekipmanı (basitleştirilmiş versiyonlar)
