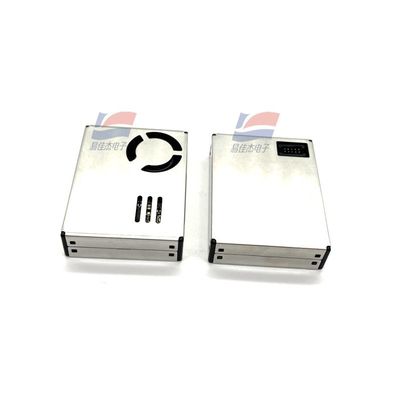

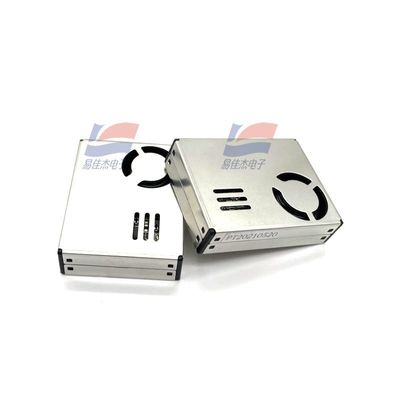

YJJ PMS9103M Laser Scattering Type Particulate Matter Sensor, Partiküllerin Konsantrasyonunu İzlemek İçin Kullanılır

Ürün Açıklaması:

YJJ PMS9103M Lazer Saçılım Tipi Partikül Madde Sensörü, Partikül Madde Hava Konsantrasyonunu İzlemek İçin Kullanılır

Özellikler:

PMS9103M, lazer saçılım prensibine dayalı dijital, genel amaçlı bir partikül madde sensörüdür. Havadaki farklı çaplardaki asılı partikül maddelerin birim hacimdeki sayısını sürekli olarak toplayıp hesaplayabilir ve bunu kütle konsantrasyonuna dönüştürerek dijital bir arayüz üzerinden çıktı verir.

Aşağıda ana parametrelerinin detaylı açıklaması bulunmaktadır:

Teknik Özellikler

‌Partikül Madde Ölçüm Aralığı‌: Üç partikül boyutu kanalını destekler: 0.3 - 1.0 μm, 1.0 - 2.5 μm ve 2.5 - 10 μm.

Partikül sayma verimliliği: 0.3 μm partikül boyutunda %50 ve ≥ 0.5 μm partikül boyutunda ≥ %98.

Partikül madde kütle konsantrasyonunun etkili ölçüm aralığı: 0 - 500 mikrogram/metreküp (PM2.5 standart değeri).

Partikül madde kütle konsantrasyonunun maksimum aralığı: ≥ 1000 mikrogram/metreküp (PM2.5 standart değeri). 1000 μg/m³ değerini aşan değerler gerçek ölçümlere göre değerlendirilmelidir.

Çözünürlük: 1 mikrogram/metreküp (μg/m³).

Tutarlılık: 100 ila 500 μg/m³ aralığında, ±%10'dur (PM2.5 standart değeri); 0 ila 100 μg/m³ aralığında, ±10 μg/m³ 'dir.

Numune hacmi: 0.1 litre (L).

Tepki süresi: Tek tepki süresi < 1 saniye, toplam tepki süresi ≤ 10 saniye.

Güç kaynağı gereksinimleri: DC voltaj: Tipik değer: 5.0V, Minimum değer: 4.5V, Maksimum değer: 5.5V; Çalışma akımı: ≤ 100 mA, Bekleme akımı: ≤ 2 mA.

Veri arayüz seviyesi: TTL seviyesi, 3.3V mantık (düşük seviye 2.7V).

Çalışma ortamı: Sıcaklık aralığı -10 ila +60℃, nem aralığı %0 ila %95 (yoğuşma yok).

Depolama ortamı: Sıcaklık aralığı -40 ila +85 santigrat derece.

Güvenilirlik: Arızalar Arası Ortalama Süre (MTBF) ≥ 5 yıldır.

Boyut: Maksimum 48 × 40 × 12 milimetre (mm).

Arayüz Tanımı

PMS9103M, 8 pinli bir arayüz kullanır. Pin tanımları aşağıdaki gibidir:

PIN1 (VCC): Pozitif güç kaynağı (+5V)

PIN2 (GND): Negatif güç kaynağı

PIN3 (SET): Ayar pini, TTL seviyesi @ 3.3V, yüksek seviye veya açık devre normal çalışma durumudur, düşük seviye uyku durumudur

PIN4 (RXD): Seri port alma pini, TTL seviyesi @ 3.3V

PIN5 (TXD): Seri port iletim pini, TTL seviyesi @ 3.3V

PIN6 (RESET): Modül sıfırlama sinyali, TTL seviyesi @ 3.3V, düşük seviye sıfırlar

PIN7, PIN8: NC (Bağlantı Yok) Dikkat Edilmesi Gereken Notlar

Sensör 5V güç kaynağı gerektirir, ancak iletişim ve kontrol pinlerinin 3.3V seviyesine ihtiyacı vardır. 5V ile çalışan bir MCU bağlanırsa, bir seviye dönüştürme devresi eklenmesi gerekir.

SET ve RESET pinleri dahili çekme dirençlerine sahiptir ve kullanılmadığında yüzer bırakılabilir.

Uyku fonksiyonu kullanılırken, fanın yeniden başlaması için en az 30 saniyelik bir kararlılık süresine ihtiyacı vardır. Veri doğruluğunu sağlamak için uykudan uyandıktan sonra çalışma süresinin 30 saniyeden az olmaması önerilir.
