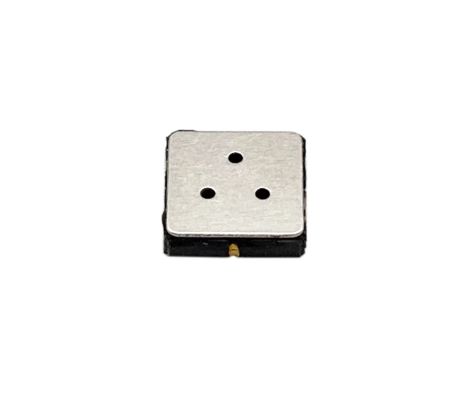

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

           SMD1013B SMD1013 MEMS VOC Gaz Sensörü Yüksek Hassasiyet Düşük Güç Tüketimi Hava Kalitesi Sensörü

Genel Tanıtım:

SMD1013, yüksek hassasiyetli teknoloji ile tasarlanmış bir MEMS (Mikro-Elektro-Mekanik Sistemler) yarı iletken gaz sensörüdür. Seramik formda paketlenmiş olup, dahili hassas bileşenler için iyi bir koruma ve stabilite sağlar. Bu sensör, alkol, duman, formaldehit vb. dahil olmak üzere çeşitli gazları tespit edebilir, bu da onu çevresel izleme, güvenlik tespiti ve endüstriyel proses kontrolü gibi geniş bir uygulama yelpazesi için uygun hale getirir.

Teknik Özellikler:

• Tespit Edilen Gaz ve Konsantrasyon Aralığı:
  • Sensör, 0 ila 100 ppm konsantrasyon aralığında etanolü tespit edebilir. Ayrıca yukarıda belirtilen diğer gazlara karşı da hassasiyete sahiptir, bu da onu farklı gaz tespit senaryoları için çok yönlü bir seçenek haline getirir.
  • Etanol tespiti için çözünürlük 0.2 ppm'dir, bu da düşük seviyeli etanol konsantrasyonlarının hassas ölçümünü sağlar.
• Elektriksel Parametreler:
  • Devre Voltajı (Vc): ≤5V veya 3.3V DC altında çalışabilir, bu da farklı devre tasarımlarında esneklik sağlar.
  • Isıtma Voltajı (Vh): Gerekli ısıtma voltajı 1.6 ± 0.1 V'tur, bu AC veya DC olabilir. Bu ısıtma, sensörün gaz algılama performansını iyileştirmek için içindeki yarı iletken malzemeyi aktive etmek için kritiktir.
  • Yük Direnci (RL): Yük direnci ayarlanabilir ve belirli değer teslimat raporuna tabidir. Bu ayarlanabilirlik, kullanıcıların sensörün çıkışını kendi özel devre gereksinimlerine göre optimize etmelerini sağlar.
  • Isıtma Direnci (Rh): Oda sıcaklığında, ısıtma direnci 45 ± 3 Ω olarak ölçülmüştür.
  • Isıtma Güç Tüketimi (Ph): Isıtma güç tüketimi ≤30 mW'dir, bu da ısıtma işlemi için nispeten düşük güç kullanımı anlamına gelir.
  • Hassas Gövde Direnci (Rs): Havada test edildiğinde, hassas gövde direnci 10 ila 500 KΩ aralığında değişir.
• Hassasiyet ve İlgili Parametreler:
  • Hassasiyet (S): R‚ (havada) / Rs (10 ppm etanolde) olarak tanımlanan SMD1013 sensörünün hassasiyeti ≥6'dır, bu da havada az miktarda etanol varlığında dirençte önemli bir değişiklik olduğunu gösterir.
  • Eğim (α): Sensörün farklı etanol konsantrasyonlarına göre tepkisindeki değişim oranını temsil eden eğim, ≤0.3'tür (R‚‚‚‚‚‚ / R‚‚‚‚‚‚ etanol).
• Test Koşulları:
  • Çevresel Koşullar: Sıcaklık ve nem için standart test koşulları sırasıyla 20 ± 2 °C ve 55 ± 5 %RH'dir.
  • Devre Koşulları: Standart test devresi için Vc 5 V veya 3.3 ± 0.1 V olarak ayarlanır ve Vh 1.6 ± 0.1 V'tur. Doğru ölçüm alınmadan önce gereken ön ısıtma süresi 3-5 dakikadır.
• Tepki ve Kurtarma Süresi:
  • Tepki Süresi (T‚‚): Sensörün hedef gaza maruz kaldığında son tepki değerinin %90'ına ulaşması 30 saniyeden az sürer, bu da nispeten hızlı tepki veren bir özellik olduğunu gösterir.
  • Kurtarma Süresi (T‚‚): Gaz uzaklaştırıldıktan sonra sensör 60 saniyeden kısa sürede başlangıç durumunun %10'una geri dönebilir.
• Servis Ömrü:

SMD1013 gaz sensörü ≥3 yıl servis ömrüne sahiptir, bu da çeşitli uygulamalarda uzun süreli güvenilir çalışma sağlar.

Uygulamalar

• Ev Güvenliği: Alkol sızıntısını (örneğin, büyük miktarda depolanmış alkol bulunan evlerde) ve insan sağlığına zararlı olabilecek duman ve formaldehit varlığını tespit etmek için ev güvenlik sistemlerine entegre edilebilir.
• Endüstriyel Ortamlar: Endüstriyel ortamlarda, güvenli bir çalışma ortamı sağlamaya ve çevresel düzenlemelere uymaya yardımcı olmak için havadaki uçucu organik bileşiklerin konsantrasyonunu izlemek için kullanılabilir.
• Otomotiv ve Ulaşım: Otomotiv alanındaki uygulamalar için, alkollü araç kullanmayı önlemek amacıyla sürücü kabininde alkolü tespit etmek için kullanılabilir. Ek olarak, kabin içindeki hava kalitesini izlemek için toplu taşıma araçlarında uygulanabilir.
