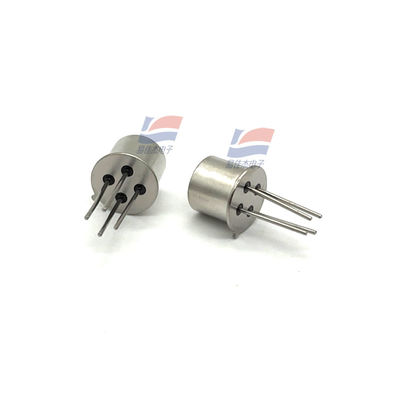

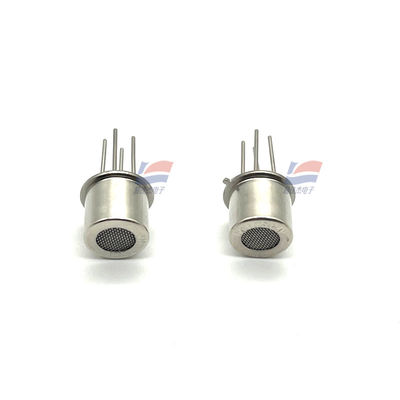

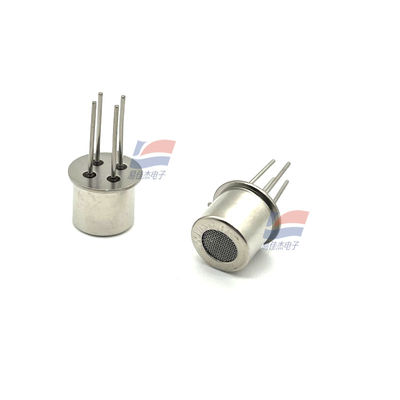

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Ürün Tanımı:

YJJ MP801 0.5 - 1000PPM Metal Oksit Yarım iletken (MOS) Hava kalitesi sensörü

Özellikleri:

MP801, benzen, -formaldehit, alkol ve duman için hassas bir metal oksit yarı iletken (MOS) hava kalitesi sensörüdür. Tipik algılama aralığı 0,5 - 1000 ppm'dir (alkol ile ölçülür),ve standart test koşulları 20 ± 2 °C, 65 ± 5% RH, ≥ 48 saatlik bir ön ısıtma süresi ile.

Parametreler Simgesi / Birim Tipik Değeri / Aralık Yorumları

Bulunan Gaz ¢ Benzoik Asit, - Formaldehit, Alkol, Duman Seçilemez, çoklu VOC'lara ve dumanlara duyarlıdır

Algılama aralığı ppm 0,5 - 1000 (Alkol) Veriler alkol bazında verilir, diğer gazların kalibrasyonu gerekir.

Döngü Voltajı Vc ≤ 24 V DC Standart test Vc = 5,0 ± 0,1 V

Isıtma Voltajı Vh 5.0 ± 0.1 V AC/DC, tutarlılığı sağlamak için sabit güç kaynağı gerektirir

Karşıtlık değişikliğini çıkış voltajına dönüştürmek için voltaj bölümü ile ayarlanabilir

Isıtma Direnci Rh 95 ± 10 Ω (oda sıcaklığı) Gerçek ölçümden, farklı partiler için yaklaşık 85 - 130 Ω arasında değişir, gerçek ölçüm / parti özelliklerine başvurun

Isıtma Gücü Tüketimi Ph ≤ 300 mW Diğer veriler de ≤ 240 mW'yi gösterir, bir seri farkıdır.

Hassas Vücut Direnci Rs 1 kΩ - 15 kΩ (10 ppm Alkol) Gaz türü / konsantrasyonu ile değişiklikler

Duyarlılık S ≥ 2 (10 ppm Alkol) S = Rs (hava) / Rs (10 ppm Alkol)

Konsantrasyon eğimleri α ≤ 0.6 (Alkol) α = R (50 ppm) / R (10 ppm), doğrusallığı yansıtır

Standart Deneme Koşulları: T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V. Veriler bu koşullara dayanır.

Ön ısıtıma süresi ≥ 48 saat Yeni parçalar / uzun süre depolama sonrası yeterli ön ısıtıma ihtiyaç duyar

Paket / Pin Metal, DIP-4 ısıtma için 1/2 pin; ölçüm için 3/4 pin

Çalışma prensibi Metal oksit yarı iletken (MOS) Direniş hedef gazın konsantrasyonuyla birlikte artar

Seçim ve Kullanım İpuçları

Algılama aralığı ve hassasiyeti: Alkol bazlı 0.5 - 1000 ppm; S ≥ 2 10 ppm alkol bazlı,hedef gaz ve konsantrasyon aralığına göre gerçek kalibrasyon gereklidir..

Güç kaynağı ve ısıtma: Döngü Voltajı ≤ 24 V DC; Isıtma Vh = 5,0 ± 0,1 V (AC/DC); Isıtma Direnci Rh ≈ 95 ± 10 Ω, Güç Tüketimi ≤ 300 mW (veri ≤ 240 mW göstermektedir),Gerçek ölçüm / parti özelliklerine atıfta bulun.

Yük Direnci Rl: Voltaj çıkışını elde etmek için ayarlanabilir voltaj bölümü; Rl hassasiyeti ve doğrusallığı etkiler, hedef gazla eşleşmeyi optimize etme ihtiyacı vardır.

Çevre ve istikrar: Standart test 20 ± 2 °C, 65 ± 5% RH; Uzun süreli depolama için - 20 ila + 60 °C, kuru mühürlenmiş olarak tavsiye edilir; Yüksek konsantrasyonlu gazlardan kaçının,Silikon buharı ve su yoğunlaşması çalıştırmadan önce.

Önyükleme ve yaşlanma: Yeni parçalar veya uzun süre depolama sonrası, ≥ 48 saat önceden ısıtılmalıdır. Depolama için yaşlanma süresi daha uzun depolama süreleri için buna göre uzatılmalıdır.

Seçici olmayan ve Çapraz Duyarlılık: Benzol, -formaldehit, alkol ve duman için tepki verir; Hedef senaryodaki müdahaleyi değerlendirmek ve kalibre etmek gerekir.

Veri Değişiklikleri Açıklaması

Isıtma Gücü Tüketimi: Ana veri ≤ 300 mW, ayrıca ≤ 240 mW olarak da tanımlanır, bir parti / sürüm farkıdır, gerçek ölçüm ve parti özelliklerine başvurun.

Isıtma Direnci: Genellikle yaklaşık 95 ± 10 Ω, bazı veriler 85 - 130 Ω, parti gerçek ölçümlerine dayanan yanlışı tasarlamayı önerir.
