Ürün Açıklaması:

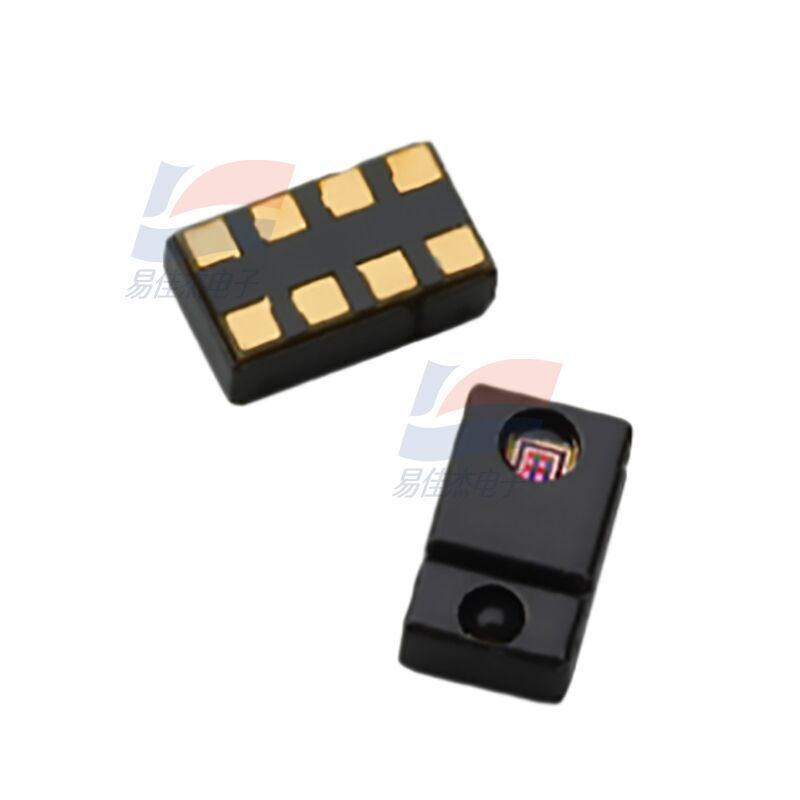

YJJ APDS-9960 Dijital RGB Ortam Işığı Yakınlık ve Hareket Sensörü
Özellikler:
Broadcom APDS-9960, tek bir 8-pinlik pakette dijital RGB, ortam ışığı, yakınlık ve hareket sensörü cihazıdır. Cihaz, kırmızı, yeşil, mavi, şeffaf (RGBC), yakınlık ve IR LED'li hareket algılama sağlayan I2C uyumlu bir arayüze sahiptir. RGB ve ortam ışığı algılama özelliği, çeşitli aydınlatma koşulları altında ve karartılmış cam dahil olmak üzere çeşitli zayıflatma malzemeleri aracılığıyla ışık yoğunluğunu tespit eder. Ek olarak, entegre UV-IR engelleyici filtre, doğru ortam ışığı ve korelasyonlu renk sıcaklığı algılamayı sağlar.
Yakınlık ve hareket özelliği, müşteri kalibrasyonları gerektirmeden 100 mm yakınlık algılama mesafesi için fabrikada ayarlanmış ve kalibre edilmiştir. Hareket algılama, basit YUKARI-AŞAĞI-SAĞ-SOL hareketlerini veya daha karmaşık hareketleri doğru bir şekilde algılamak için görünür engelleyici filtre ile entegre edilmiş dört yönlü fotodiyot kullanır. Modül içindeki mikro optik lenslerin eklenmesi, kızılötesi enerjinin yüksek verimli iletimini ve alımını sağlar. Dahili bir durum makinesi, cihazın RGBC, yakınlık ve hareket ölçümleri arasında düşük güç durumuna alınmasını sağlayarak çok düşük güç tüketimi sağlar.
APDS-9960, Dijital Yakınlık, Ortam Işığı, RGB ve Hareket Sensörü
Özellikler
Optik Modülde IR LED'li RGBC Işık Sensörü, Yakınlık ve Hareket Dedektörü
Mini Boyut: U3,94 x G2,36 x Y1,35 mm
Özel Kesme Pimi ile Uyumlu I2C Arayüzü
Karartılmış Cam Arkasında Çalışmayı Sağlayan Yüksek Hassasiyet
Entegre UV-IR Engelleyici Filtreli RGBC Işık Algılama
Üniform Açısal Tepki Sağlayan Geometrik Olarak Düzenlenmiş RGBC Fotodiyotları
Müşteri Son Ürün Kalibrasyonunu Ortadan Kaldıran 100 mm Algılama Mesafesine Kalibre Edilmiş
Farklı Yönlere Duyarlı Dört Ayrı Fotodiyot
Entegre Görünür Engelleyici Filtreli Yakınlık ve Hareket Algılama
Yakınlık Çapraz Konuşmasını En Aza İndiren Patentli Kalkan Tasarımı
IR LED Işınını Kolime Eden ve Fotodiyot Hassasiyetini İyileştiren Entegre Optik Lens.
Düşük Güç Tüketimi: Uyku Modunda tipik olarak 1,0 µA
Uygulamalar
Ekran Arka Işığı Kontrolü
Korelasyonlu Renk Sıcaklığı Algılama
Cep Telefonu Dokunmatik Ekranını Devre Dışı Bırakma
Dijital Kamera Dokunmatik Ekranını Devre Dışı Bırakma
Mekanik Anahtar Değiştirme
Hareket Algılama
APDS-9960
Yaşam Döngüsü Durumu
Eskimiş
Sensör tipi: Yakınlık sensörü
Maksimum anahtarlama frekansı: 400 kHz
Maksimum çıkış voltajı: 3,8 V
Endüktif mesafe: 100mm
Anahtar modu Numara
Çıkış tipi: Açık devre drenajı
Kurulum tipi: Lehimleme çipi
Pin sayısı: 8
Maksimum güç kaynağı akımı: 250 μA
Boyut: 3,94 x 2,36 x 1,35 mm
Yükseklik: 1,35 mm
Uzunluk: 3,94 mm
Minimum çalışma güç kaynağı voltajı: 2,4 V
Maksimum çalışma güç kaynağı voltajı: 3,6 V
Minimum çalışma sıcaklığı: -30 °C
Genişlik: 2,36 mm
Maksimum çalışma sıcaklığı: +85 °C
Özellikler:
| Sensör tipi |
Yakınlık sensörü |
| Maksimum anahtarlama frekansı |
400 kHz |
| Maksimum çıkış voltajı |
3,8V |
| Endüktif mesafe |
100mm |
