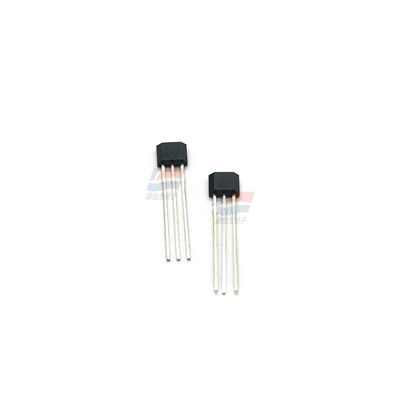

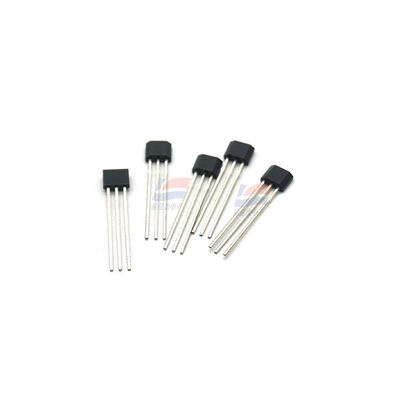

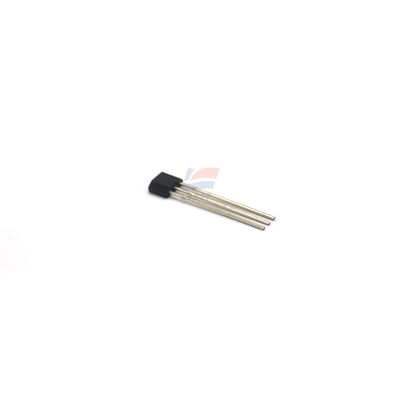

CS3040 Hall etkisi sensörü Geniş Güç Kaynağı Gerilim Aralığı

CS3040 Hall etkisi sensörü Geniş Güç kaynağı Voltaj Aralığı

Ürün bileşimi:

CS3040 Hall etkisi sensörü, bir voltaj düzenleyicisi, bir Hall voltaj jeneratörü, bir diferansiyel amplifikatör, bir Schmitt tetikleyici ve bir açık kolektor çıkış aşamasından oluşur.

Çalışma prensibi

Girişi manyetik indüksiyon yoğunluğu, çıkışı ise dijital bir voltaj sinyali.dikdörtgen veya silindirli mıknatısların altında çalışmaya uygun.

Ürün Özellikleri:

• Geniş güç kaynağı voltaj aralığı.
• Hızlı geçiş hızı, anlık titreşim yok.
• Geniş çalışma frekans aralığı (DC ~ 100KHz).
• Uzun kullanım süresi, küçük boyut ve kolay montaj.
• TTL ve MOS gibi transistörler ve mantıksal devrelerle doğrudan bağlantılı olabilir.

Sınır parametreleri:

• Güç kaynağı voltajı: 4.5V ~ 24V.
• Manyetik indüksiyon yoğunluğu: sınırsız.
• Çıkış akımı: 10mA'ya kadar.
• Çalışma ortamı sıcaklığı (Tip I): - 40°C~125°C.
• Depolama sıcaklığı: - 55°C ~ 150°C.

Elektriksel özellikler (TA = 25°C)

• Çıktı düşük seviye voltajı: Tipik değer 0.05V'dir ve Vcc = 4.5V ~ 24V olduğunda maksimum değer 1.2V'dir.
• Çıkış sızıntı akımı: Tipik değer 8μA ve Vo = Vccmax ve VCC açık devre olduğunda maksimum değer 12μA'dır.
• Güç kaynağı akımı: Tipik değer 0.12mA ~ 0.14mA.
• Çıktı yükselme süresi: Vcc = 12V ve RL = 480Ω olduğunda tipik değer 0,12μs'dir.
• Çıkış düşme süresi: Vcc = 12V ve CL = 20pF olduğunda tipik değer 0,14μs'dir.
