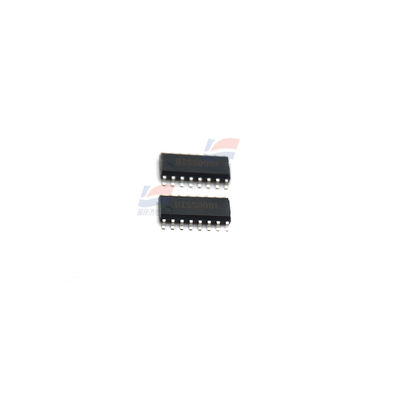

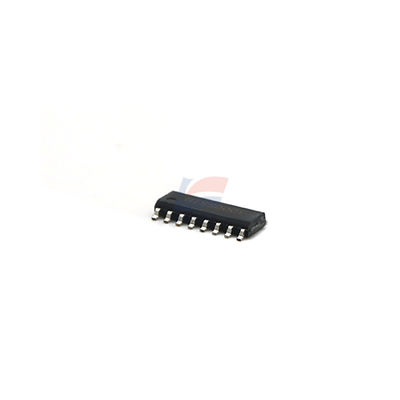

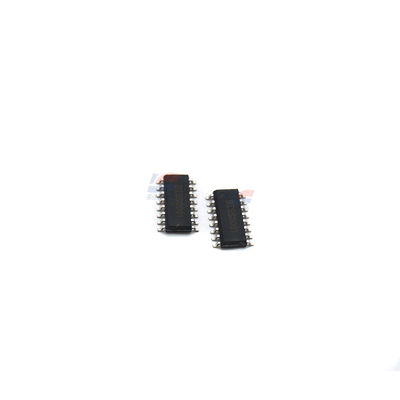

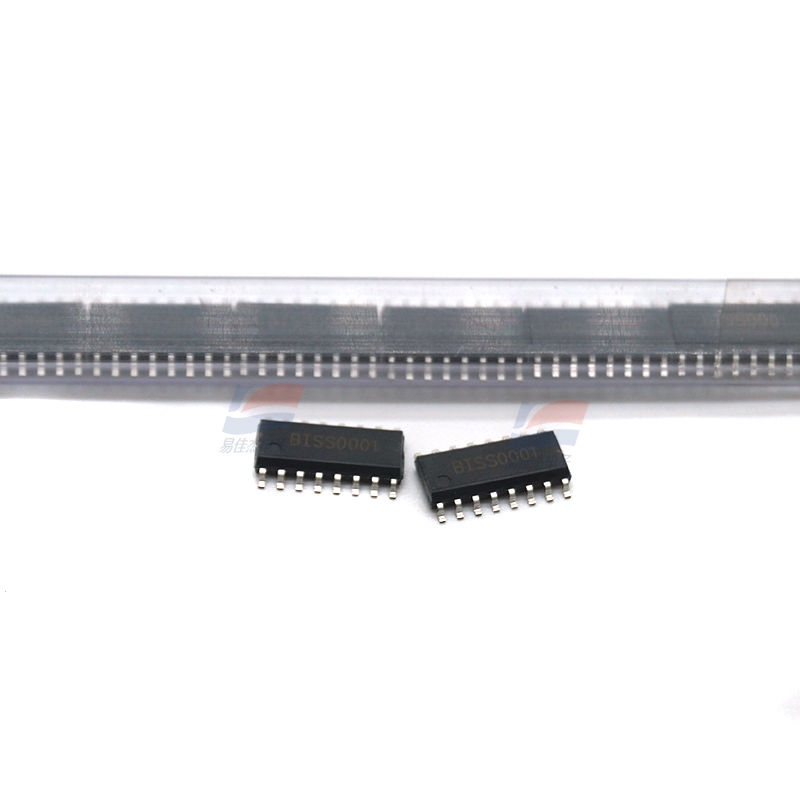

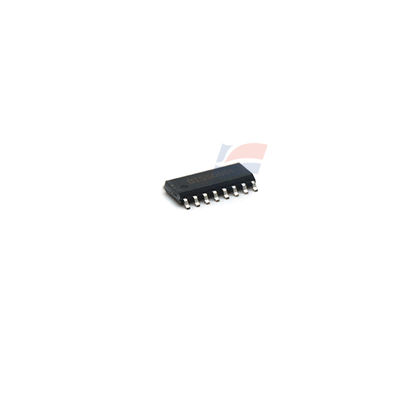

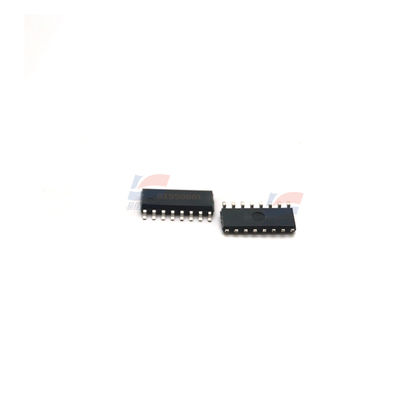

YJJ BISS0001 Pyroelectric kızılötesi kablosuz sensör işleme çipi

Ürün Açıklaması:

YJJ BISS0001 Piromanyetik Kızılötesi Kablosuz Sensör İşlem Çipi

Özellikler:

BISS0001, CMOS analog-dijital hibrit yapısına ve DIP-16 ve SOIC-16 olmak üzere iki paketleme seçeneğine sahip bir termopil kızılötesi algılama sinyali işleme entegre devresidir. Çip, voltaj karşılaştırıcılar, durum denetleyicileri, gecikme devresi zamanlayıcıları, kilitleme süresi zamanlayıcıları ve referans voltaj kaynakları gibi devreleri entegre eder. Hırsızlık önleme alarm sistemlerinde, otomatik kapılarda ve diğer otomatik anahtarlarda yaygın olarak kullanılır.

BISS0001 kullanılarak oluşturulan termopil kızılötesi gecikmeli aydınlatma denetleyicisinin tipik devresi şekilde gösterilmektedir. Bu denetleyici, birisi girdiğinde ışığın yanmasını ve çıktığında sönmesini sağlayabilir. Genellikle banyolarda, depolama odalarında ve giyinme masalarındaki ayna lambalarında otomatik kontrol için kullanılır.

Termopil kızılötesi gecikmeli aydınlatma denetleyicisi, bir güç kaynağı devresinden, bir kızılötesi gecikme kontrol devresinden ve bir kontrol yürütme devresinden oluşur. Güç kaynağı devresi, bir güç transformatörü T, doğrultucu diyotlar VD1'den VD4'e, filtre kapasitörleri C7 ve C9, baypas kapasitörü C8 ve üç terminalli bir voltaj regülatörü IC2'den oluşur. Pratik uygulamalarda, T genellikle 220V/9V, 5VA yüksek kaliteli bir güç transformatörü olarak seçilir; VD1'den VD4'e IN4001 silikon doğrultucu diyotlar olarak seçilir; IC2, LM7805 üç terminalli voltaj regülatörü olarak seçilir. 220V AC gücü düşürülür, doğrultulur, filtrelenir ve tüm kontrol devresine güç sağlamak için kararlı bir +5V DC voltaj oluşturmak üzere stabilize edilir.

Kızılötesi gecikme kontrol devresi, bir termopil kızılötesi sensör PIR, hassasiyet potansiyometresi RP1, termopil kızılötesi algılama sinyali işleme entegre devresi BISS0001 (IC1), gecikme bileşenleri R1, C2, potansiyometre RP2 ve ışığa duyarlı direnç RG ve diğer çevre bileşenlerinden oluşur. Pratik uygulamalarda, PIR genellikle P2288, PH5324 veya LH1956 tipi termopil kızılötesi sensörler olarak seçilir. PIR sensörünün kızılötesi ışınları algılamadaki hassasiyetini artırmak için, sensörün önüne parabolik veya yarım küresel bir Fresnel merceği takılmalıdır; RG, MG45 tipi ışığa duyarlı dirençler olarak seçilir ve parlak ve karanlık durumlar arasındaki direnç farkı mümkün olduğunca büyük olmalıdır; RP1 ve RP2, WSW tipi organik katı hal potansiyometreleri olarak seçilir.

Kontrol yürütme devresi, elektronik anahtarlar VT, katı hal röleleri SSR ve aydınlatma armatürleri H'den oluşur. Pratik uygulamalarda, VT genellikle β ≥ 100 gereksinimi ile 9013 tipi silikon NPN transistör olarak seçilir; SSR, JCX-2F-DC5V tipi sıfır geçişli kompakt katı hal rölesi olarak seçilir; H, gerektiğinde 100W veya daha düşük akkor ampul olarak seçilebilir.

Çalışma prensibi:

Devre açıldıktan sonra, termopil kızılötesi sensör PIR'in izleme aralığına kimse girmediğinde, termopil kızılötesi algılama sinyali işleme entegre devresi BISS0001 sıfırlama durumundadır, kontrol sinyali çıkış terminali (pin 2) Vo düşük seviyede çıkar, elektronik anahtar VT kesme durumundadır, katı hal rölesi SSR kapanır ve aydınlatma armatürü H yanmaz ve denetleyici izleme durumundadır.

Çip yapısı ve fonksiyonel modüller
BISS0001 aşağıdaki modülleri entegre eder:
Yüksek empedanslı operasyonel amplifikatör: Sensör sinyallerini alır ve yükseltir, çeşitli piroelektrik kızılötesi problarla uyumludur.
Çift yönlü genlik ayrıştırıcı: Geçerli sinyallerin tetiklenmesini sağlayarak çevresel gürültü girişimini filtreler.
Gecikme zamanlayıcısı: Çıkış sinyalinin süresini kontrol eder (birkaç dakikaya ayarlanabilir).
Kilitleme zamanlayıcısı: Tekrarlanan tetiklemeyi önler, sistem kararlılığını artırır.
Teknik özellikler:
Geniş voltaj uyarlanabilirliği (2V - 6V), düşük statik güç tüketimi.
Dahili referans güç kaynağı, çevre devrelerin tasarımını basitleştirir.
Çift yönlü dedektör amplifikatörünün eşiği harici bir dirençle ayarlanabilir.
DIP ve SOP paketleriyle uyumlu, farklı senaryolarda kurulumu kolaylaştırır.
Tipik uygulama senaryoları
Akıllı aydınlatma kontrolü: 2024 yılına kadar, güneş enerjili sokak aydınlatma sistemlerine, insan algılamalı masa lambalarına [2] ve koridor otomatik ışıklarına uygulanacak ve "insanlar varken ışıklar yanar, insanlar ayrıldığında ışıklar söner" enerji tasarrufu etkisi elde edilecektir.
Güvenlik alarm sistemi: Bir piroelektrik sensör ve kızılötesi izinsiz giriş dedektöründen oluşur, bir zil veya bir alarm ışığını tetikler.
Ev aletleri otomatik kontrolü: Otomatik kapılar, elektrikli fanlar ve kurutucular gibi cihazları kontrol ederek zeka seviyesini artırır.
Sınırlayıcı parametreler
Çalışma sıcaklığı: -20℃ ila +70℃ (2024'e kadar -20℃ ila 70℃'e uzatılacaktır) [7-8].
Depolama sıcaklığı: -65℃ ila +150℃ [8].
Giriş voltaj aralığı: VSS - 0.3V ila VDD + 0.3V (VDD ≤ 6V) [8].
Pin dayanım akımı: ±10mA (VDD = 5V)

Birisi termopil kızılötesi sensör PIR'in izleme aralığına girip hareket ettiğinde, PIR, insan tarafından yayılan kızılötesi ışınlardaki değişiklikleri 0,1 ila 10Hz frekansında bir elektrik sinyali çıkışına dönüştürebilir.

RP2 ve RG bir ışık kontrol devresi oluşturur. Gündüz, ışığa duyarlı direnç RG doğal ışığa maruz kaldığında düşük bir direnç gösterir. BISS0001'in 9 numaralı pinindeki Vo seviyesi 0.2Vpp olduğunda, BISS0001 izleme durumundadır ve çıkış terminali % düşük seviyede kalır. Eğer bu anda birisi PIR izleme aralığında hareket ederse, PIR, insan vücudunun hareketiyle değişen bir elektrik sinyali çıkaracaktır. Bu sinyal, BISS0001 çipinin dahili bağımsız yüksek giriş empedanslı operasyonel amplifikatörü OP1'e 11N+ (14. pin) üzerinden gönderilir. OP1 tarafından önceden yükseltildikten sonra, çipin içindeki 16 numaralı pin üzerinden çıkarılır ve 2IN- (13. pin) pinine bağlanır. Daha sonra, dahili ikinci kademe operasyonel amplifikatör OP2 tarafından yükseltilir ve dahili çift yönlü genlik ayrıştırıcı tarafından işlenir. Son olarak, çipin dahili gecikme zamanlayıcısı TX'i başlatmak için etkili bir tetikleme sinyali çıkarılır. Daha sonra, durum denetleyicisi, elektronik anahtar VT'nin iletim yapmasına ve katı hal rölesi SSR'yi açmasına ve aydınlatma armatürü H'nin yanmasına ve ışık yaymasına neden olan BISS0001'in 2 numaralı pininden yüksek seviyeli bir kontrol sinyali çıkarır.

BISS0001'in 2. pininin yüksek seviyeli bir kontrol sinyali çıkarması için geçen süre, devrenin gecikme süresine eşittir. Gecikme elemanı R1 ve C2'nin zaman sabiti tarafından belirlenir. Şekilde gösterildiği gibi, süre 15 saniyedir. Çipin 1. pini yüksek bir seviyeye bağlandığından, devre tekrarlanan tetiklemeye izin veren bir durumdadır. Yani, gecikme süresi (15 saniye) içinde, birisi hafifçe hareket ettiği sürece, devre yeniden tetiklenir ve 2. pin 15 saniyelik bir darbe genişliğine sahip yüksek seviyeli bir sinyal çıkaracaktır. Bu nedenle, birisi banyoda olduğu sürece, aydınlatma armatürü H her zaman aydınlatılacaktır. Sadece kişi ayrıldıktan sonra, 15 saniyelik bir gecikmeden sonra, devre sıfırlanır ve aydınlatma armatürü H otomatik olarak kapanır.
