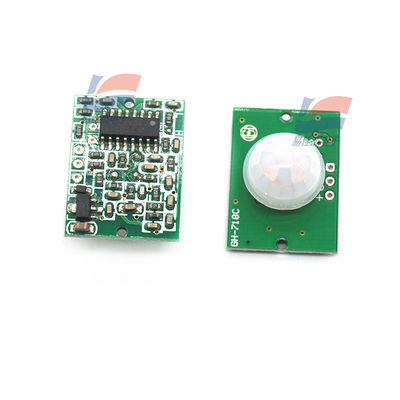

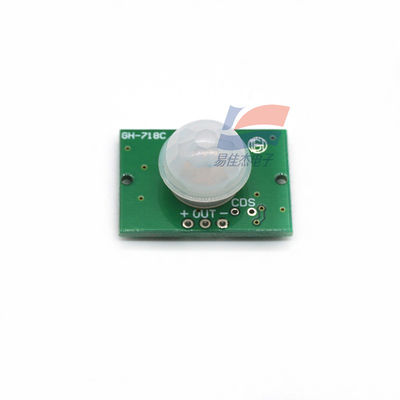

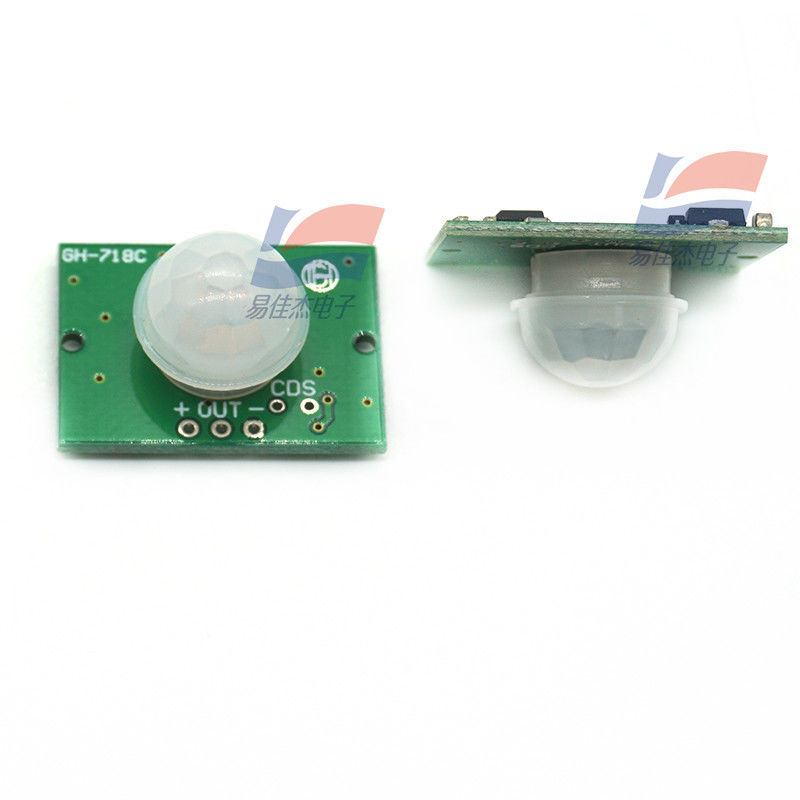

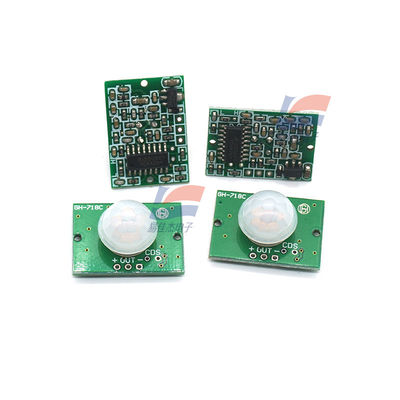

YJJ GH-718A/B/C Minyatür Termolüminesans İnsan Kızılötesi Algılama Sensör Modülü

Ürün Tanımı:

YJJ GH-718A/B/C Minyatür Termoluminesan İnsan Kızılötesi Sensör Modülü

Özellikleri:

Kızılötesi teknolojisine dayalı otomatik kontrol ürünleri yüksek hassasiyete ve güçlü güvenilirliğe sahiptir ve çeşitli otomatik algılama elektrik ekipmanlarında yaygın olarak kullanılır.

Özellikleri:

1Tam otomatik algılama: Bir kişi algılama aralığına girdiğinde, yüksek seviyede bir çıkış vardır; kişi algılama aralığından çıktığında, yüksek seviyede otomatik olarak geciktirilmiş ve kapatılmıştır.ve düşük bir seviye çıkış.

2. Işığa duyarlı kontrol (opsiyonel, fabrikada ayarlanmamış): Işığa duyarlı kontrol ayarlanabilir. Gün içinde veya ışık güçlü olduğunda algılamaz.

3. İki tetikleme yöntemi: (sıçrayıcı tarafından seçilebilir)

Tekrarlanmayan tetikleme yöntemi: Algılama çıkışı yüksek bir seviyeye ulaştığında, gecikme süresi sona erdikten sonra yüksek seviye otomatik olarak düşük seviyeye değişir.

b. Tekrarlanabilir tetikleme yöntemi: Algılama çıkışı yüksek seviyede olduğunda, gecikme süresi boyunca algılama aralığında herhangi bir insan faaliyeti varsa, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, ve gecikme süresinin başlangıç noktası olarak son etkinlik süresini alır).

4Algılama kilitleme süresi ( Varsayılan ayar: kilitleme süresi yoktur): Her algılama çıkışından sonra (yüksek seviyeden düşük seviyeye), bir kilitleme süresi hemen ayarlanabilir.Algılayıcı herhangi bir algılama sinyali kabul etmiyor.Bu işlev, "düşünce çıkış süresi" ve "kilitleme süresi" ara işlevini gerçekleştirebilir ve ara algılama ürünlerine uygulanabilir; aynı zamanda,Bu fonksiyon, yük değiştirme sırasında üretilen çeşitli müdahaleleri etkili bir şekilde bastırabilir (bu zaman, saniyenin birkaç onda birinden birkaç on saniyeye kadar ayarlanabilir).

5Geniş çalışma voltaj aralığı: Varsayılan çalışma voltajı DC5V-20V (özelleştirilebilir aralık DC3V-DC24V)

6Düşük güç tüketimi: statik akım <50 mikroamp, özellikle pil ile çalışan uygulamalar için uygundur.

7Yüksek seviye çıkış sinyali: Çeşitli devrelerle kolayca bağlanabilir.

Teknik parametreler:

1. Çalışma voltajı: DC5V-20V (özelleştirilebilir aralık DC3V-DC24V); 2. Statik güç tüketimi: <50 mikroamperi; 3. Seviye çıkışı: Yüksek 3.3V (diğer voltaj değerleri özelleştirilebilir); Düşük 0V;

4Gecikme süresi: Bir saniyenin birkaç onda birinden birkaç dakikaya kadar yapılabilir; 5. Kilitleme süresi: Bir saniyenin birkaç onda birinden birkaç on saniyeye kadar yapılabilir

6. tetikleme yöntemi: L - tekrarlanmayan; H - tekrarlanabilir; 7. algılama aralığı: <140 derece konus açısı, 7 metre içinde ( algılama mesafesi kullanılan mercek tarafından belirlenir,birkaç santimetreden 7 metreye kadar özelleştirilebilir).

8. Çalışma sıcaklığı: -15 - +70 derece; 9. PCB boyutu: 28 * 38mm, vida deliği mesafesi 32.5mm; 10. Sensör merceğinin boyutu (diametri): 23mm (öntanımlı); ayrıca mevcut: 12.7mm; 8mm seçilebilir.

I: İnsan vücudunun kızılötesi algılayıcı ürünleri:

1: GH-807 İnsan Vücudu Kızılötesi Algılama Kısayolu

2: GH-918 Kızılötesi Kablolu Sonda

3: GH-9181 Evcil hayvanlara karşı kızılötesi kablolu prob (tek çipli program kontrolü)

4: GH-032 Perde Tipi Kızılötesi Kablolu Sonda

5: GH-7832 Çatı Tipi Kızılötesi Kablolu Sonda

II: İnsan vücudu kızılötesi algılama modülü türleri:

1: GH-7181A/B İnsan Vücudu Kızılötesi Algılama Modülü (Alçak Güç Tüketimi: 50uA, Küçük Hacimli A3828B3224mm)

2: GH-7182 İnsan Vücudu Kızılötesi Algılama Modülü (Alçak Sıcaklığa Direniş: -40 derece)

3: GH-7183 İnsan Vücudu Kızılötesi Algılama Modülü (Alçak Güç Tüketimi: 50uA, Küçük Hacim 3224mm, Yük Akımı 0.5A)

III: Ultrasonik algılama modülü türleri:

1: GH-311 Ultrasonik Algılama Modülü (Küçük Hacim 4619mm)

2: GH-311R İletişim Alım Modülü

3: GH-311T İletişim Modülü

IV: Gaz algılama modülü türleri:

1: GH-310 Gaz Algılama Modülü (Küçük Hacimli 3826mm)

1: GH-312 Duman Algılama Modülü (Küçük Hacimli 3322mm)

V: Nem modülü türleri:

1: HTF2232 Frekans Çıkış Nem Modülü

2: HSM-20G Voltaj Çıkış Nem Modülü

VI: Genel 315M/433M Yüksek Frekanslı Alıcı Modülü türleri:

1: GH-2082: (315M/433M Alıcı Modülü)

2: GH-682: (315M/433M Çözüm Alıcı Modülüyle)

3: GH-610: (315M/433M İletişim Modülü)

VII: Genel 315M/433M Yüksek Frekanslı Endüstriyel Denetleyiciler (Releyle):

1: GH-1226 Endüstriyel Kontrolör (4/6 röle kanalı, tek çipli program kontrolü)

2: GH-1228 Endüstriyel denetleyici (8/12 röle kanalları, tek çipli program kontrolü)

3: GH-1228 Endüstriyel denetleyici (8/2 4 röle kanalı grubu, tek çipli program kontrolü)

4: GH-1228 Endüstriyel Kontrolör (12/3 Grup 4 röle Kanalı, Tek Çipli Program Kontrolü)

Uygulama alanı

Güvenlik ürünleri

İnsan vücudu algılayan oyuncaklar

İnsan vücudu algılayıcı aydınlatma cihazları

Endüstriyel otomasyon kontrolü vb.

Ana teknik parametreler:

1 Çalışma voltajı: DC 3.7 ~ 20V

2 statik akım: 50uA

3 seviyeli çıkış: Yüksek 3.3V, Düşük 0V

4Süre: 3 ila 900 saniyeden ayarlanabilir

5- Algılama açısı: 110 derece.

6Algılama mesafesi: 3 metre.
