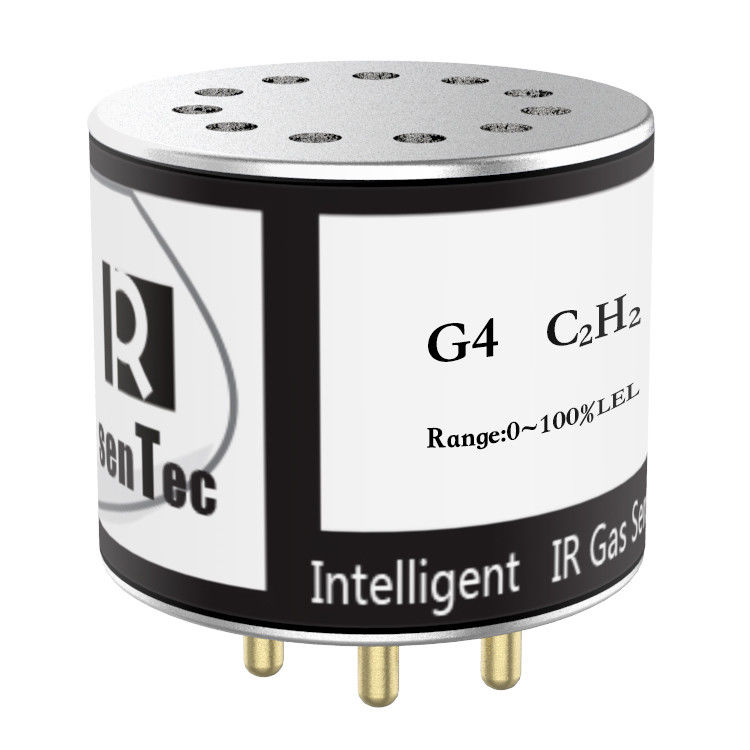

YJJ G4-C2H2 Kızılötesi Asetilen Gaz Sensörü NDIR Konsantrasyon Ölçümü

Ürün Açıklaması:

G4-C2H2 Kızılötesi Asetilen Gaz Sensörü NDIR Konsantrasyon Ölçümü

Özellikler:

G4 kızılötesi gaz sensörü, NDIR prensibine göre tasarlanmış akıllı bir minyatür gaz sensörüdür. Belirli kızılötesi spektrumların emilim özelliklerini kullanarak gazların konsantrasyonunu ölçer. Oksijene bağımlı değildir ve katalitik sensörlerin zehirlenme fenomeninden etkilenmez. Uzun ömürlü, yüksek hassasiyetli ve kararlı performansa sahiptir. Bu sensörün iki sinyal çıkış arayüzü vardır: analog ve dijital. Doğrusal işleme ve sıcaklık telafisinden sonra gaz konsantrasyonu değer sinyallerini doğrudan çıkarabilir, bu da kullanımını daha kolay hale getirir. Amaç

G4 kızılötesi gaz sensörü, metan, karbondioksit ve hidrokarbon yanıcı maddeler gibi gazları %100 VOL'e kadar bir aralıkta ölçebilir.

Bu sensör, "GB 15322 Yanıcı Gaz Dedektörü", "AQ 6211-2008 Kömür Madenleri için Dağılmayan Kızılötesi Metan Sensörü" ve "AQ 1052-2008 Maden Karbondioksit Sensörleri için Genel Teknik Koşullar" gereksinimlerini karşılar ve endüstriyel tesisler, trafik tünelleri, enerji, güç, petrol ve petrokimya endüstrileri, kömür madeni tünelleri, gaz çıkarma ve sağlık ve güvenlik izlemesi için daha fazla endüstriyel ortam gibi tehlikeli ortamlarda kullanılabilir.

G4 kızılötesi gaz sensörünün çalışma koşulları:

Çalışma sıcaklığı ------ (-40 ila +70)℃;

Çalışma nemi ------ %98 RH'ye kadar, yoğuşma yok;

Atmosfer basıncı ------ 80 ila 120 kPa; Özellikler

• Yüksek çözünürlük, %0-10 Vol aralığı için %0,01 ve %10-100 Vol aralığı için %0,1 çözünürlük.

• Ölçüm aralığı %0-100 VOL'e ulaşabilir.

• Doğrusal ve sıcaklık telafili veri çıkışı.

• Dijital ve analog sinyal çıkış modları.

• -40℃ ila 70℃ çalışma sıcaklık aralığı.

• Uzun süreli kararlılık, kolay kalibrasyon.

• Katalitik sensörlerin "zehirlenme" fenomeni yok.

• Oksijen bağımlılığı yok.

• Kendinden güvenli patlamaya dayanıklı.

Elektriksel parametreler

Giriş voltajı: 3.0 - 5.5 VDC

Çalışma akımı

Ortalama< 70 mA @ 3 VDC

Tepe< 140 mA @ 3 VDC

Ön ısıtma süresi

3 dakika*

* Kalibrasyona başlamadan önce 60 dakikadan fazla ön ısıtma yapılması önerilir.

Analog voltaj çıkışı: 0.4 - 2.0 VDC (negatif konsantrasyon çıkışı: 0.24 - 0.4 V, aşırı aralık çıkışı: 2.0 V - 2.4 V)

Dijital sinyal çıkışı: TTL seviyesi

Garanti süresi

18 ay*

* Aşağıdaki durumlar garanti kapsamında değildir: yoğuşma, su girişi, toz girişi, düşme, darbe, kaynak, sökme, korozyon, aşırı sıcaklık kullanımı, etiketi çıkarma vb.

Uygulama ortamı

Çalışma sıcaklığı

-40℃ ila 70℃ (metan ve hidrokarbon gazları)

0℃ ila 50℃ (CO2)*

* CO2 için geniş sıcaklık uygulama ortamı (-40℃ ila 70℃), sipariş sırasında özel talimatlar verilmelidir

Çalışma nemi

%0 RH ila %98 RH (yoğuşma suyu yok)*

* Sensörün doğruluğu etkilenebilir. Toz giderme ve su giderme için ön işlem yapılması önerilir

Patlamaya dayanıklı işaretleme: Ex ia I Ma ve Ex ia II C T4 Ga çift sertifikası

Koruma seviyesi: IP65 (su geçirmez nefes alabilen film ile, *su geçirmez nefes alabilen film T90'ı etkileyebilir), sipariş sırasında su geçirmez nefes alabilen film seçilebilir
