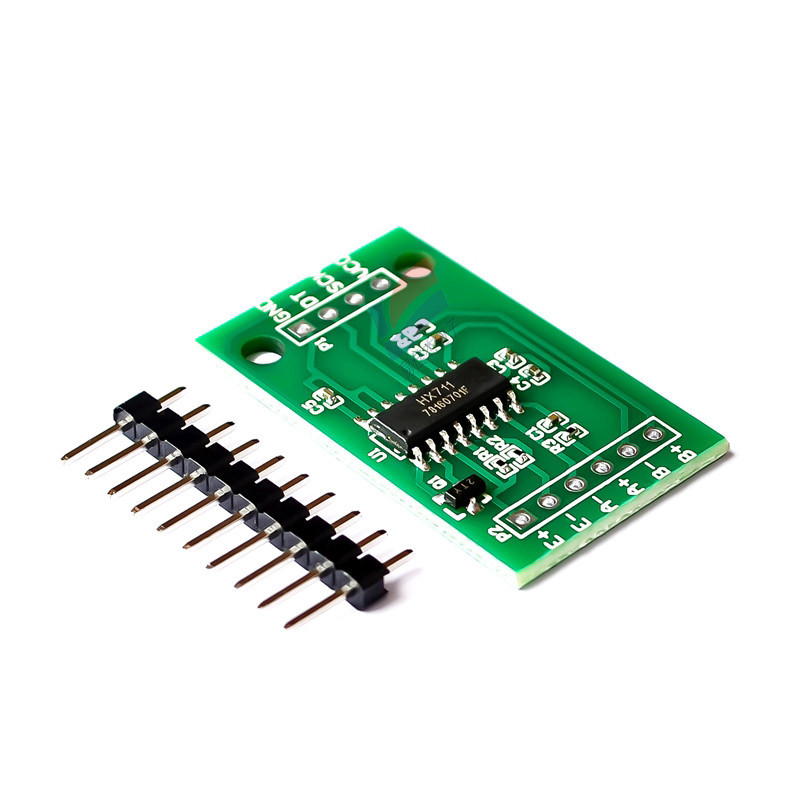

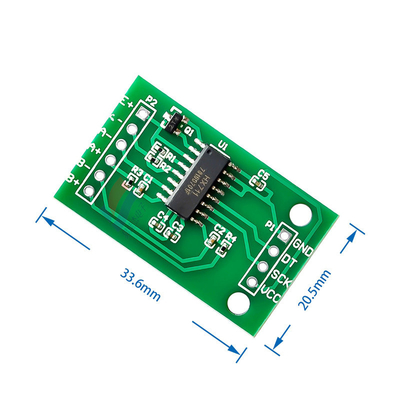

YJJ HX711 ADC Çip ADC Elektronik Ölçüler İçin 24 bitlik ADC

Ürün Tanımı:

HX711 ADC Çip ADC Elektronik Ölçüler İçin 24 bitlik ADC

Özellikleri:

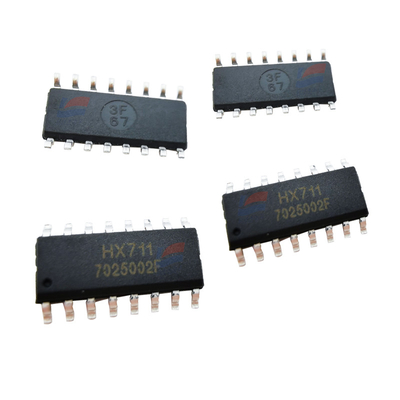

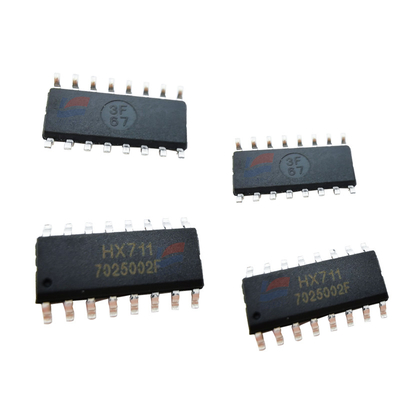

HX711, bir preamplifier içeren bir ADC çipidir. Çip özellikle elektronik ölçekli uygulamalar için tasarlanmıştır..Bu çıkışları doğrudan denetleyici tarafından işlemek zordur, bu yüzden HX711 IC'yi kullanabiliriz,Bu gerilim sinyallerini alan ve mikrodenetleyici tarafından kullanılabilen standart bir dijital değer sağlayanÇip, bu düşük voltajları yönetmek için özel olarak tasarlanmış bir preamplifier'e sahiptir.

HX711 Özellikleri ve özellikleri

İki isteğe bağlı diferansiyel giriş kanalı

Chip içi aktif düşük gürültülü PGA, 32, 64 ve 128'lik isteğe bağlı kazançlar

Yük hücresi ve ADC analog güç kaynağı için çip içi güç düzenleyicisi

Dış bileşensiz ve isteğe bağlı dış kristallersiz çip içi osilatör

Çip'i çalıştır ve sıfırla.

Basit dijital kontrol ve seri arayüzü: programlama olmadan pinle çalıştırılan kontrol

İsteğe bağlı 10SPS veya 80SPS çıkış veri hızı

Hem 50 hem de 60Hz güç kaynakları bastırılır

Akım tüketimi: Normal çalışma <1.5mA, güç kesintisi <1uA

Çalışma güç kaynağı voltaj aralığı: 2.6V ila 5.5V

Çalışma sıcaklık aralığı: -40°C - + 85°C

HX711'i nerede kullanmalıyım?

Bir yük hücresini kullanarak ağırlığı ölçmek için, genellikle güç kaynağını, çıkış amplifikatörünü (gürültüyü azaltmak için) ve ADC dönüştürücüsünü ayarlamamız gerekir.Bu üç fonksiyonun hepsi üç ayrı devre ve bileşeni gerektirir.Bu nedenle, karmaşık devreleri çıkarmadan yukarıdaki tüm işlevlerle HX711 IC'yi kullanabiliriz.
