Ürün ayrıntıları:
|
| doğrusallık: | 2000 ppm'ye kadar doğrusal | tekrarlanabilirlik: | <± 2 CO eşdeğeri |
|---|---|---|---|
| Önerilen Yük Direnci: | 10 ohm | Çözünürlük (elektronike bağlı): | <0.5 ppm tipik |
| Sıcaklık aralığı: | -30°C ila +50°C | Basınç aralığı: | 800 ila 1200 mbar |
| Çalışma Nemi Aralığı: | % 15 ila % 90 RH | ||
| Vurgulamak: | Uzun ömürlü karbon monoksit gazı sensörü,Küçük hacimli karbon monoksit gazı sensörü |
||
Ürün Tanımı:

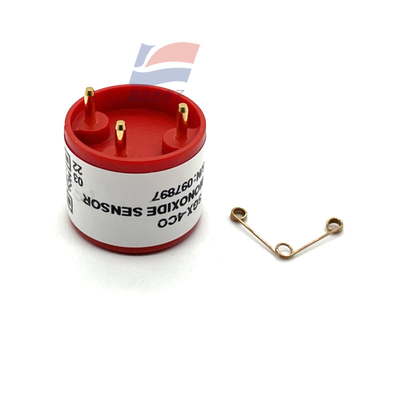

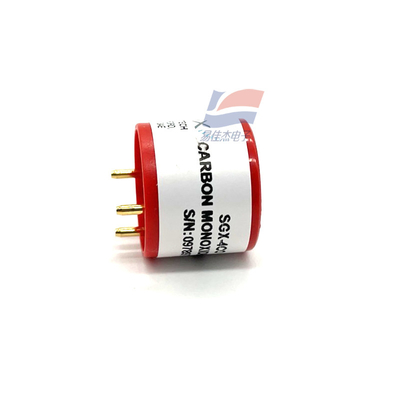

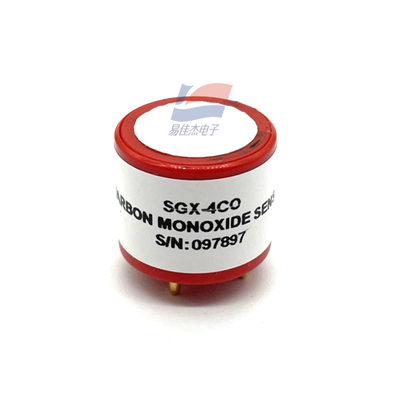

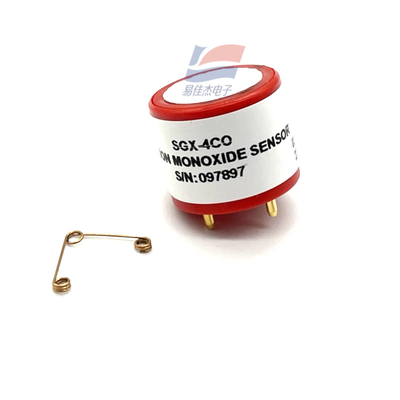

SGX-4CO küçük hacimli uzun ömürlü karbon monoksit gazı sensörü tüketici duman gazı dedektörleri için kullanılır
Özellikleri:
SGX, hava kalitesi sensörlerinin geliştirilmesi ve üretimi konusunda uzmanlaşmıştır. SGX-4CO, tüketici duman gazı dedektörü uygulamaları için uygun küçük boyutlu, uzun ömürlü bir karbon monoksit gaz sensörüdür.
Elektrokimyasal gaz sensörü, Sensör elektrodu ve Referans elektrodu arasında istikrarlı bir yanlıştırma sağlamalıdır. Referans elektrodunun voltajı Sayıcı elektrot tarafından kontrol edilir,Bu yüzden önyargı genel olarak Op Amp ile Karşı elektrot kontrol ederek dengelenirSensör bir akım çıkışıdır, akım boyutu gaz konsantrasyonuna orantılı olsa da değeri çok küçüktür.Bu yüzden MCU'ya ve diğer işlem ünitelerine akım güçlendirme ve voltaj dönüştürme için karşılıklı direnç amplifikatörüne ihtiyaç vardır.Güçlendirici devresinin sıklıkla sıfır ayarlama ve büyütme zamanlarına ulaşması gerekir.ve gaz konsantrasyonu temsil eden voltaj çıkışı da telafi etmek için sıcaklık ve basınç bilgileri toplamak gerekir.
SGX-4CO'nun bir önyargı voltajı Vref 0, ve op amp U1.2, önyargıyı 0'da sabit tutmak için Sayıcı elektrotunu kontrol eder.R2'nin 10 ohm direnci ve sensörün içindeki eşdeğer kapasitans, sensör tepki süresini iyileştirmek için bir RC salınım devresini oluşturur. R3 direnç kontrol amplifikasyonu, SGX-4CO'nun akım hassasiyeti 30nA/ppm, bu nedenle devre çıkış hassasiyeti 25K*30nA/ppm=0.75mV/ppm,Çıktı hassasiyetinin 500ppm'lik maksimum ölçüm aralığı ile çarparak 1'i geçmemesine dikkat edin..3V, aksi takdirde çıkış tüm ölçüm aralığını kapsamaz.
SÖzellikler:
| Aralık | 0 ¢ 2000 ppm |
| Çıkış sinyali | 70 ± 20nA / ppm |
| Tipik Başlangıç Aralığı | ±2 ppm CO eşdeğeri |
| Filtre kapasitesi | >20 000 ppm Saatler |
| T90 Yanıt süresi | < 30 saniye |
| Maksimum Aşırı Yükleme | 5000 ppm |
