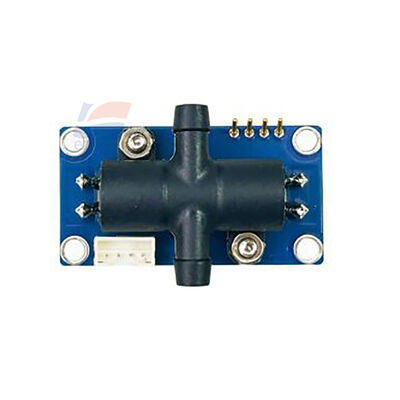

YJJ DM-OFC-B3 Ultrasonik Oksijen Konsantrasyon Akış Algılayıcı

Ürün Açıklaması:

YJJ DM-OFC-B3 Ultrasonik Oksijen Konsantrasyon Akış Sensörü TOF O2 Modülü Gelişmiş EMC ile

Özellikler:

DM-OFC-B3 Ultrasonik Oksijen Konsantrasyon Akış Sensörü

Parametre Açıklaması

Model: DM-OFC-B3, TOF ultrasonik uçuş süresi fark yöntemi, DM-OFC serisinin üst yapılandırma sürümü, **sıcaklık ve basınç çift telafisi + gelişmiş EMC parazit önleme**, ultra yüksek akışlı tıbbi ventilatörler ve HFNC yüksek akışlı oksijen terapi ekipmanları ile uyumlu; yalnızca O₂/N₂ ikili karışık gaz için

Temel Bilgiler

- Model: DM-OFC-B3

- Algılama prensibi: TOF ultrasonik uçuş süresi

- Ölçüm ortamı: Oksijen + Azot ikili karışım gazı (PSA oksijen üretimi / ventilatör çıkış gazı)

- Uygulamalar: Tıbbi ventilatörler, HFNC yüksek akışlı oksijen terapi cihazları, büyük akışlı endüstriyel oksijen üretim üniteleri; oksijen saflığı + gaz akışının eşzamanlı çevrimiçi izlenmesi, ODM tam makine entegrasyonu, eski ekipman sensörlerinin değiştirilmesi

- Sürüm konumlandırması: B0 temel sürüm → B1 gelişmiş sürüm → B2 basınç telafili → **B3 amiral gemisi modeli, yükseltilmiş EMC, daha güçlü elektromanyetik parazit önleme, tıbbi ekipmanlar için uygun**

Çekirdek ölçüm parametreleri

- O₂ konsantrasyon aralığı: **%20,5 ~ %95,6 VOL**

- Konsantrasyon çözünürlüğü: %0,1 VOL

- Konsantrasyon doğruluğu: ±%1,2 FS (5~50℃, sıcaklık ve basınç çift telafisi)

- Akış aralığı: **0 ~ 30 L/dak**

- Akış çözünürlüğü: 0,1 L/dak

- Akış doğruluğu: ±0,2 L/dak

- Tepki süresi T90: ≤0,8s

- Ön ısıtma: Açılış hızlı başlatma, 2 dakika içinde tam doğruluğa ulaşır

Elektriksel parametreler

- Besleme gerilimi: DC 5V ~ 12V (tipik DC12V)

- Ortalama çalışma akımı: ≤50mA

- İletişim çıkışı: UART TTL 3,3V (9600 baud hızı), isteğe bağlı RS485

- Dahili: **Çift sıcaklık + basınç telafisi algoritması + gelişmiş EMC elektromanyetik uyumluluk**, motor ve anahtarlamalı güç kaynağı paraziti varlığında kararlı ölçüm

Çevresel koşullar

- Çalışma sıcaklığı: 5℃ ~ 50℃

- Çalışma nemi: %5~%85 RH, **yoğuşmasız**

- Maksimum tolerans basıncı: 180kPa

- Numune gaz gereksinimleri: Ön filtreleme ve nem alma, sıvı su, toz, CO₂/VOC ve diğer safsızlık gazları yok

- Servis ömrü: ≥10 yıl, elektrokimyasal sarf malzemesi yok, uzun süreli sık kalibrasyondan uzak

Fiziksel özellikler

- Boyutlar: 120,5 × 22 × 22 mm

- Ağırlık: 25g

- Gaz yolu: Düz geçişli gaz yolu, son derece düşük basınç kaybı, giriş ve çıkış gazı için yön kısıtlaması yok, boru hattı entegrasyonu için uygun

Ürün satış noktaları

1. TOF ultrasonik teknoloji, **oksijen saflığı + akış hızı parametrelerinin eşzamanlı toplanması**, tek modül 2 sensörün yerini alır

2. Sıcaklık ve basınç çift telafisi + gelişmiş EMC, elektromanyetik parazit önleme, tıbbi ekipmanların karmaşık elektromanyetik koşulları için uygun

3. Akış hızı üst sınırı 30L/dak'ya yükseltildi, ventilatörler, büyük akışlı HFNC yüksek akışlı oksijen terapi ekipmanları için uygun

4. Sarf malzemesi yok, uzun servis ömrü, sonraki kalibrasyon ve bakım maliyetlerini azaltır

5. UART dijital seri çıkışı, gömülü anakart bağlantısı için uygun, tıbbi ekipmanlar için ODM geliştirme ve bakım değişimi desteği
