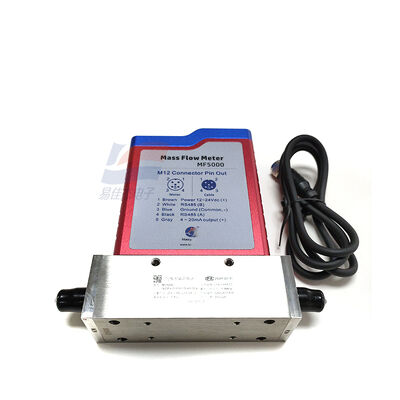

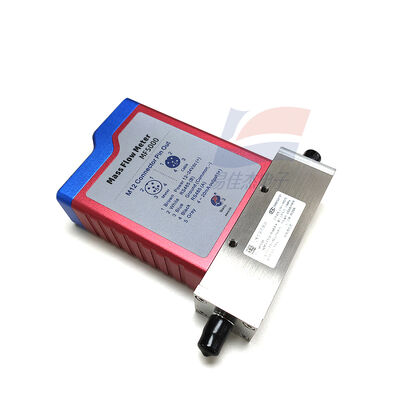

YJJ MF5006-N-50-B-D-R Lazer Ekipmanları Koruyucu Gaz Kontrolü için Kompakt Gaz Kütle Akış Ölçer

Ürün Açıklaması:

YJJ MF5006-N-50-B-D-R Lazer Ekipmanları Koruyucu Gaz Kontrolü için Kompakt Gaz Kütle Akış Ölçer

Özellikler:

I. Model Kodları Tablosunun Detaylı Analizi

Kodlama Alanı Detay Açıklaması

MF5006 MF5000 serisi, DN6 çap, 1/4-NPT dış dişli hava portu

N Sıradan patlamaya dayanıklı olmayan standart versiyon, LCD ekran olmadan

50 Tam ölçek 0.5 - 50 SLPM (standart litre/dakika)

B 4-20mA analog akım sinyali çıkışı

D Hava kullanılarak fabrika kalibrasyonu yapılmıştır; nitrojen, oksijen, argon, karbondioksit vb. temiz gazlar için düzeltme katsayılarının değiştirilmesini destekler

R Temel standart versiyon muhafaza yapısı

II. Ölçüm prensibi

Sabit sıcaklık farkı MEMS termal algılama çipi, gaz kütle akış hızını doğrudan algılar, dahili sıcaklık-basınç otomatik telafisi, besleme gazı basıncı ve ortam sıcaklığındaki dalgalanmalardan etkilenmez; baypas algılama yapısı, boru hattı basınç kaybı son derece düşüktür.

III. Çekirdek performans parametreleri

Akış aralığı: 0.5 - 50 SLPM

Ölçüm doğruluğu: ±(1.5 + 0.5% FS)

Tekrarlanabilirlik hatası: ≤ ±0.75% FS

Menzil oranı: 100:1, küçük akıştan büyük akışa kadar kararlı bir şekilde ölçüm yapabilir

T90 tepki süresi: ≤ 125ms

Kalibrasyon koşulu: 20°C, standart atmosfer basıncı temiz hava

IV. Elektriksel özellikler

Güç kaynağı: DC 8 - 24V endüstriyel DC güç kaynağı

Genel çalışma akımı: ≤ 50mA

Çıkış sinyali: B spesifikasyonu 4 - 20mA doğrusal akım çıkışı, 4mA 0 akış hızına karşılık gelir, 20mA tam ölçek 50 SLPM'ye karşılık gelir

İletişim arayüzü: RS485 yok, LCD ekran yok; PLC toplama modülüne doğrudan bağlantı için uygundur

V. Çevresel ve basınca dayanıklı parametreler

Cihaz ortam sıcaklığı: -20°C ~ +65°C

Ölçülen gaz sıcaklığı: -10°C ~ +55°C

Maksimum basınca dayanıklılık: 1.5MPa (15bar)

Çalışma nemi: 0 - 95% RH, su buharı yoğuşması yok

Uyumlu ortam: hava, nitrojen, oksijen, argon, karbondioksit vb. kuru ve aşındırıcı olmayan gaz

Koruma sınıfı: IP40

VI. Mekanik yapı parametreleri

Boru hattı arayüzü: 1/4-NPT dış dişli

Sensör kanalı iç çapı 6mm

Gaz yolu boşluğu malzemesi: 304 paslanmaz çelik

Yatay, dikey çok yönlü kurulumu destekler

VII. Ürün özellikleri

Ultra düşük basınç kaybı, besleme gazı boru hattının basınç zayıflamasına neden olmaz

Geniş menzil oranı, 0.5SLPM küçük gaz akış hızını kararlı bir şekilde ölçebilir

Standart 4 - 20mA endüstriyel akım çıkışı, basit kablolama, çoğu endüstriyel kontrol ekipmanıyla uyumlu

Ekranı olmayan kompakt gövde, kurulum alanından tasarruf sağlar, ekipman gaz yolu içine entegrasyon için uygundur

Endüstriyel sınıf EMC anti-elektromanyetik parazit, laboratuvar, yarı iletken, kaynak ekipmanı koşullarıyla uyumlu

VIII. Uygulama endüstrisi senaryoları (dışa aktarma SEO anahtar kelime yerleştirme)

Laboratuvar gaz besleme devresi, oksijen üretim ekipmanı gaz yolu izleme, kaynak koruyucu gaz, yarı iletken proses gazı, basınçlı hava boru hattı tespiti, yakıt hücresi giriş gazı, çevresel hava örnekleme cihazı, inert gaz besleme sistemi
