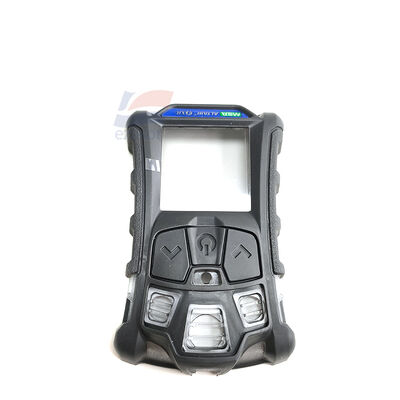

YJJ Altair 4XR Taşınabilir Gaz Dedektörleri Onarım Parçaları İçin Ön Kapak Anakart Devre Kartı

Ürün Açıklaması:

YJJ Altair 4XR Ön Kapak Anakart Devre Kartı Taşınabilir Gaz Dedektörleri Tamir Parçaları İçin

Özellikler:

I. Temel Adaptasyon Parametreleri
Tam makine için adaptasyon: MSA Altair 4XR (İkinci Nesil 4XR) Dört'ü Bir Arada Bluetooth Taşınabilir Çoklu Gaz Dedektörü
Orijinal Fabrika Parça Kodu: Anakart Montajı 10211186, Ön Kabuk Bileşeni 10211185
Desteklenen Sensör Kanalları: 4 X-Cell Akıllı Sensör Yuvası, Genel Gaz: H2S, CO, O2, LEL Yanıcı Gaz; Değiştirilebilir SO2, NO2, vb. Zehirli Gaz Probları
Dahili Bluetooth 5.0 Modülü, Gaz Verilerinin Uzaktan Görüntülenmesini, Alarm Bildirimlerini, Ekipman Kalibrasyonunu Destekler
II. Anakartın Detaylı Donanım Özellikleri
Ana Kontrol Çipi: Endüstriyel sınıf düşük güç tüketimli MCU, X-Cell Akıllı Sensörlerin Dijital Sinyal Okunmasından, AD Hesaplamasından, Konsantrasyon Dönüşümünden Sorumlu
Ekran Arayüzü: Yüksek Çözünürlüklü LCD Ekran ile Uyumlu, Arka Işık Sürücü Devresi
Alarm Sürücü Devresi: Üç Alarm Çıkışı (>95dB Bip Alarmı, Dört Köşe Yüksek Parlaklıkta LED Uyarı Işıkları, Titreşim Motoru); Düşme Alarmı İçin Yerel Destek, Tek Tuşla Acil Durum Alarmı Donanım Tetikleyicisi
Depolama Çipi: Kalibrasyon Parametrelerini, TWA-STEL Zaman Ağırlıklı Alarm Eşiklerini, 500 Olay Kaydını, 50 Saatlik Gaz Geçmişi Kaydını Saklar
Güç Kaynağı Devresi: Özel Şarj Edilebilir Lityum-İyon Pil ile Uyumlu, Tam Şarj Pil Ömrü 24 Saat, Şarj Kontrolü, Düşük Voltaj Alarmı
Dış Bağlantı Noktaları: Şarj Kontağı, Kızılötesi Kalibrasyon İletişim Arayüzü, Sensör Taban Kablosu, Tuş Takımı Kablosu
Patlamaya Dayanıklılık Sınıfı: Ex ia IIC T4 Ga Kendiliğinden Güvenli Patlamaya Dayanıklı
Çalışma Ortamı Parametreleri
Çalışma Sıcaklığı: -40℃ ~ +60℃
Uygulanabilir Nem: %15-90 RH, Yoğuşmasız
Tam Makine Koruması: IP68 (1 saat boyunca 2 metre su altında daldırma), Anakart, su geçirmez sızdırmazlık işlemi için ön kabuk içine entegre edilmiştir
III. Anakartta Entegre Edilmiş Temel Fonksiyonlar
Güç Açma Tam Makine Kendi Kendine Kontrolü: Sensör Arızaları, Pil Voltajı, Hoparlör, Titreşim, LED Gösterge Işıkları Donanım Tespiti
Gerçek Zamanlı 4-Gaz Konsantrasyonu Hesaplaması, Gerçek Zamanlı Sayısal Değerler, Ekranda Eğri Grafik Gösterimi
Mesleki Güvenlik Algoritmaları: TWA Zaman Ağırlıklı Ortalama Değer, STEL Kısa Süreli Maruz Kalma Sınır Değeri, Limit Aşımı Kilitleme Alarmı
Düşme Alarmı: Uzun Süre Sabit Kalan Personel İçin Otomatik Alarm Tetikleme; Anında Uyarı Tek Tuşla Acil Yardım
Bluetooth Kablosuz Ağ Oluşturma: MSA Altair-Connect Mobil Yazılımına Bağlanma, Uzaktan İzleme, Ekipman Parametre Yapılandırması
Sensör Ömrü Tanıma, Sıfır Noktası Kalibrasyonu, Gaz Kalibrasyonu, Arıza Kodu Saklama
Olay Kayıtları: Alarm Kayıtları, Başlangıç Kayıtları, Kalibrasyon Günlükleri, Arıza Kayıtları Saklama

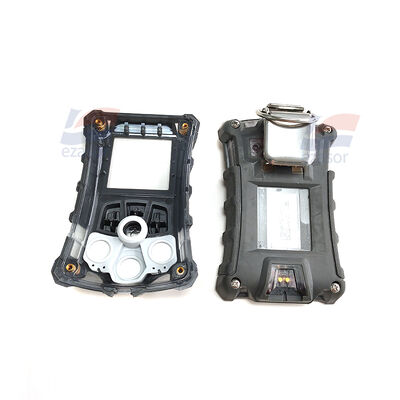

IV. Ön Kabuk Bileşenlerinin Tanıtımı
Ön kabuk, yüksek mukavemetli polikarbonat + kauçuk kompozit kabuktur, anakart ön kabuk boşluğunun içine sabitlenmiştir
7.5 metreden yüksekten düşme etkisine dayanıklı
Ekran için su geçirmez sızdırmazlık contası, fiziksel işletim tuşları, sensör giriş penceresi ile donatılmıştır
V. Ana Uygulamalar
1. Ekipman Bakım Değiştirme Parçaları
Dedektör çalışmadığında, anakart yandığında, sinyal okuması anormal olduğunda, Bluetooth hasar gördüğünde, kalibrasyon mümkün olmadığında veya tuşlar arızalandığında, tüm ön kabuk anakart montajını doğrudan değiştirerek, dağınık bileşenlerin onarımına gerek kalmadan, bakımı kolay ve verimli hale getirir.
2. Tam Makine Sinyal Ana Kontrol Merkezi
X-Cell Akıllı Sensörlerden dijital sinyalleri toplar, hidrojen sülfür, karbon monoksit, oksijen, yanıcı gaz konsantrasyonlarını işler, ekranı, alarmları, Bluetooth iletişimini, veri depolamayı kontrol eder.
3. Özelleştirilmiş Aksesuarlar
Cihaz yenileme, ikinci el dedektör tamiri, gaz algılama ekipmanı modülleri geliştirme için kullanılır
VI. Sensör Aralığı Adaptasyonu
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% LEL
