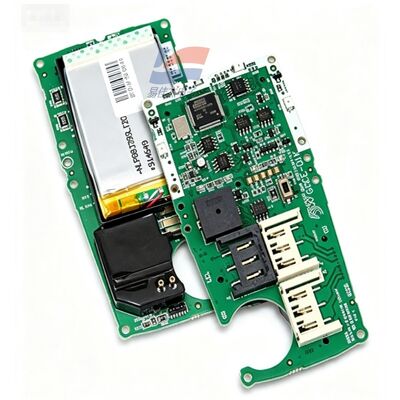

YJJ MCX-MPCB1 Taşınabilir çoklu gaz dedektörü yedek parçaları için ana devre panosu

Ürün Tanımı:

YJJ MCX-MPCB1 Taşınabilir çoklu gaz dedektörü yedek parçaları için ana devre panosu

Özellikleri:

I. Temel Giriş
MCXL-MPCB1, GasAlertMicroClip-XL (MCXL) dört içi bir taşınabilir gaz dedektörü için orijinal fabrika yedek ana devre kartı montajıdır.Orijinal fabrika aksesuar kitine ana pano da dahil., yerleşik lityum batarya ve tam bir sabitleme vida seti.
II. Donanım çekirdek parametreleri
Adaptör: MicroClip-XL dört içi bir dedektör (model MCXL-XWHM-Y-CN)
Sensör yuvaları: O2, CO, H2S ve LEL yanıcı gaz problarını barındırabilen 4 bağımsız sensör tabanı
Ana kontrol çipi: Endüstriyel sınıf MCU, elektrokimyasal ve katalitik yanma sensörlerinden zayıf akım sinyalleri toplama, sinyal amplifikasyonu, AD dönüşümü,ve konsantrasyon hesaplaması
Güç kaynağı modülü: Orijinal yerleşik lityum pil ile donatılmıştır; tüm cihaz tam şarj olduğunda 18 saat çalışabilir ve şarj süresi ≤ 6 saattir.
Dış arayüzler: Ekran kablosu arayüzü, zil, titreşim alarmı bileşeni, kızılötesi kalibrasyon iletişim arayüzü, şarj koltuğu bağlantıları
Çalışma ortamı: -20°C ~ +50°C; nem 10-95% RH (kondansiyon yok)
Patlama geçirmez standart: Ana pano ve tüm cihaz Ex ia IIC T4 güvenlik patlama geçirmezliği ve adaptör IP66/IP67 su geçirmez ve toz geçirmezlik özelliklerini karşılar
Devre kartı kökeni: Meksika'daki orijinal fabrika tarafından üretildi
III. Ana tahtanın yerleşik fonksiyonları
Algılayıcı sıfır noktası ve kalibrasyon verilerinin depolanması; otomatik algılayıcı, pil ve alarm donanımının çalıştırıldığında tespiti
4 gaz konsantrasyonunun gerçek zamanlı olarak hesaplanması, LCD ekranını değerleri göstermesi için çalıştırmak
TWA zaman ağırlıklı ortalama değeri, STEL kısa vadeli maruz kalma zirve değeri ve aşırı sınır alarm mantığı işlevi
Üç alarm çıkışı: 95dB zil sesi, LED yanıp sönen, motor titreşim alarmı
Detektör hatası kaydı, gaz tespiti geçmişi veri depolama, kızılötesi bağlantı noktası kalibrasyon iletişim
Düşük voltaj hatırlatıcısı, sensör yaşlanma hatası belirleme
IV. Ana Uygulamalar
1Temizlik yedek parçaları amacı
MicroClip-XL 4'te 1 dedektörü için çekirdek yedek bileşen olarak ana kart yanınca devre bozuk, sinyal anormal, kalibrasyon imkansız.Ya da dedektör çalışmıyor., ayrı ayrı parçaları onarmadan doğrudan bir bütün olarak değiştirilebilir, bu da bakımı kolaylaştırır.
2. Sinyal alma ana kontrol fonksiyonu
Dört gaz sensöründen zayıf elektrik sinyalleri alarak, gerçek zamanlı hidrojen sülfür, karbon monoksit, oksijen ve katalitik yanma yanıcı gaz problarının konsantrasyonlarını işliyor.Tüm cihazın beyni olarak hizmet ediyor..
V. Sensör Özellikleri Uyumlandırıldı
H2S Kükürt Dioksit (0-100ppm), CO Karbon Monoksit (0-500ppm), O2 Oksijen (0-30% VOL), LEL Katalitik Yanma Yanıcı Gaz Sondu
