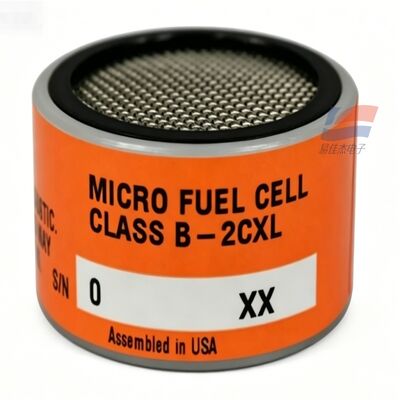

YJJ C06689-B2CXL Sınıf B-2CXL Ultra Düşük Konsantrasyonlu Oksijen Sensörü 0-1ppm O2 Yarım iletken levha üretimi

Ürün Tanımı:

YJJ C06689-B2CXL Sınıf B-2CXL 0-1ppm O2 Yarım iletken wafer üretimi için ultra düşük konsantrasyonlu oksijen sensörü

Özellikleri:

I. Temel ürün bilgileri

Marka: Teledyne Analiz Araçları (ABD)

Orijinal parça numarası: C06689-B2CXL, İç model: KLAS B-2CXL

Çalışma Prensibi: Kapalı tek kullanımlık mikro yakıt hücresi (elektrik kimyasal oksijen bataryası), iç 15% KOH elektrolit, çift elektrot yapısı,Oksidasyon azaltma çıkışı doğrusal akım sinyali ile oksijen üretimi

Çekirdek konumlandırma ayrımı

B-2C (C06689-B2C): 0 ~ 10ppm arızalı oksijen aralığı, yüksek saflıklı CO2 gaz tespiti olmadan evrensel

B-2CXL: XL ultra menzilli optimize edilmiş model, minimum menzilli 0 ~ 1ppm, özellikle ultra saf inert gaz ppb seviyesi kalıntı oksijen izleme için,Teledyne INSTATRACE XL serisi iz oksijen analizatörü ile uyumludur

Ortaklık: CO2 içeren gazlarda uzun süreli kullanımı kesinlikle yasaktır, CO2 sıfır sürüklenmeye ve ölçüm arızasına neden olur.Sadece karbondioksit içermeyen inert / karbon-hidrojen süreç gazları için uygundur

II. Temel Teknik Spesifikasyonlar

1. Ölçüm aralığı

Standart Ölçüm Aralığı: 0 ~ 1 ppm O2 (çok düşük aralık, ppb düzeyinde yüksek hassasiyet)

Bulma Alt Sınırı: ppb düzeyinde kalıntı oksijenin istikrarlı olarak tespit edilmesi, yarı iletken, fotovoltaik ultra saf gazların saflığını sıkı bir şekilde kontrol etmek için uygundur.

Karşılaştırma B2C: B2C aralığı 0 ~ 10ppm, B2CXL aralığı 10 kat azaltır, çözünürlük iyileşir, son derece düşük oksijen koşulları için uygundur

2Çevre ve Elektrik Özellikleri

Çalışma sıcaklığı: 0°C ~ +50°C

Nem koşulları: 0~99% RH, yoğunlaşma suyu yok, yağ sisleri yok

Basınç: Normal basınç ± 10%, yüksek basınçlı şok yok, negatif basınç ani değişim

Çıkış Özellikleri: Doğrusal akım çıkışı, Teledyne INSTATRACE XL, 3110XL serisi iz oksijen analizatörü ile özel eşleşme, özel priz bağlantısı, direk olarak pinlere lehimlenemez

T90 Yanıt süresi: 35 ~ 40 saniye, iz oksijen sinyali sapması minimum, uzun süreli çevrimiçi izleme istikrarlıdır

Doğruluk: Tam ölçek hatası < ± 2%, yıllık sinyal zayıflaması < 5%

3. Yaşam süresi ve Garanti

Orijinal Fabrika Garanti: 6 ay

Normal hizmet ömrü: Yüksek saflıklı azot / argon / helyum gazı koşulları 9 ~ 12 ay; hava ile sık sık temas, yüksek oksijenli ortam ömrünü önemli ölçüde kısaltacaktır

Depolama Şartları: Asıl fabrika kapalı alüminyum folyo torbası, ışığa karşı korunmuş, oda sıcaklığında depolanmış, açılmamış depolama süresi 6 ay; açıldıktan sonra,Elektrolit bozulmaya devam ediyor.En kısa sürede makineye koymalısınız.

Yapı: Bir defalık mühürlü ambalaj, bakımsız, elektrolit tükenmesi yenilenemez, doğrudan genel değiştirme

III. Ana Ürün Özellikleri

XL Analizör Eksklüziv Optimizasyon: Teledyne INSTATRACE XL serisi iz oksijen analizatörü için özel olarak kalibre edilmiş, 0 ~ 1ppm ultra düşük aralığı, çözünürlük standart B2C modelinden çok daha fazla;

Karbondioksitsiz çalışma koşullarına özgü: Karbondioksitsiz ortamda sıfır noktası istikrarlı, sürüklenme yok, inert yüksek saflık gazlarında iz oksijenini tespit etmek için sıradan sensörlerde bozulma sorununu çözüyor;

ppb seviyesinde ultra yüksek hassasiyet: Çok az miktarda atık oksijen yakalayabilir, yarı iletken, lityum pil, fotovoltaik endüstrilerde ultra saf gaz kalite kontrol standartlarını karşılar;

Orijinal Amerikan ithalatı, standart soket arayüzü, yerinde hızlı değiştirme, karmaşık kalibrasyon gerekmez;

Sıfırlanmış bakımsız yapı, su doldurma ihtiyacı yok, düzenli olarak yeniden likidasyon yok, işletme ve bakım maliyetlerini azaltır.

IV. Endüstriyel Uygulama Senaryoları (Ana Kullanımlar)

1Yarım iletken levha üretimi (temel uygulama)

Yüksek saflıklı azot, argon, helyum taşıyıcı gazı / ppb düzeyinde temizlik gazının iz oksijen çevrimiçi izleme; Wafer difüzyonu, kazım, ambalajlama,ve film çökme fırını inert koruyucu gaz kalıntı oksijen izlemesi, çip oksidasyonunu ve israfını önlemek için;

Elektronik için özel nadir gazların (neon, kripton, ksenon) üretimi ve doldurma saflığı tespiti.

2Lityum batarya / fotovoltaik yeni enerji endüstrisi

Lityum batarya doldurma, vakum pişirme ve formasyon atölyesinde azot koruma kabininde ultra düşük kalıntı oksijen gerçek zamanlı izleme;

Silikon wafer sinterleme ve fotovoltaik kaplama ekipmanları inert dolaşım boru hattı iz oksijen kirliliği analizi.

3Yüksek saflıklı özel gaz endüstrisi

Yüksek saflıkta hidrojen, etilen, asetilen ve metan endüstriyel gaz kaynaklarının oksijen kirliliği kontrolü;

Laboratuvar ultra saf koruyucu gaz ve kromatografi taşıyıcı gaz saflığı tespit cihazlarının çekirdek algılayıcı elemanları.

4. Isı işleme ve Kimya endüstrisi

Metal kızartma, karburasyon fırını, CO2 içermeyen inert koruyucu gaz ultra düşük kalıntı oksijen izleme;

Petrokimyasal sentez gazı, CO2 içermeyen işlem boru hatları oksijen kirliliği izleme online analizi.

5. Araç aksesuarları

Teledyne INSTATRACE XL, 3110XL serisi taşınabilir / masaüstü iz oksijen analizatörleri orijinal fabrika sensörleriyle donatılmıştır.
