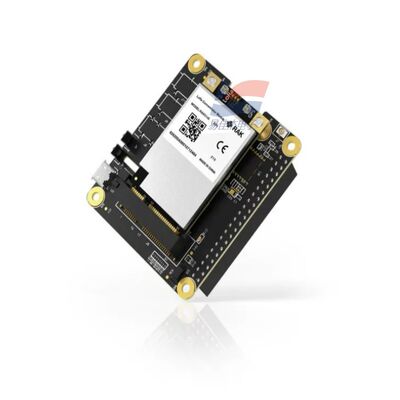

YJJ RAK5146 PiHAT konsantratör modülü, sensör verisi toplama için LoRaWAN için uygundur

Ürün Tanımı:

YJJ RAK5146 PiHAT konsantratör modülü, sensör verisi toplama için LoRaWAN için uygundur

Özellikleri:

I. Bileşen Listesi
Standart kit şunları içerir:

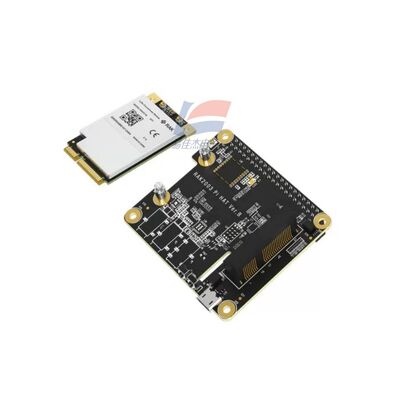

RAK5146 mPCIe LoRa konsantratör modülü (SX1303 taban bandı)
RAK2287/RAK5146 PiHAT adaptör kartı (Raspberry Pi 40Pin HAT)
MHF LoRa yerleşik anten
MHF GPS anteni (GPS sürümü dahil)
Bakır sütunlar, vidaları sabitleme kiti
II. PiHAT adaptör kartının donanım parametreleri
1. Uyumlu Raspberry Pi modelleri
Raspberry Pi 3B+/4B (40Pin standart pin başlığı), Pi Zero/5 ile uyumlu değil (güç kaynağı / pin farkları)
2Arayüzler ve güç kaynağı
Kadın soket: 40Pin Pi standart GPIO
Slot: 52Pin Mini PCIe (RAK5146 modülü için düz yerleştirme)
Güç dönüşümü: Dahili DC-DC, Raspberry Pi 5V girişi konsantratör modülü için 3.3V'ye
İletişim bağlantıları: SPI (veri aktarımı), UART (GPS serili portu), GPIO (reset / bekleme kontrolü, PPS zaman senkronizasyonu)
3Mekanik özellikleri
Boyut: 65 mm × 55 mm × 18 mm
Ağırlığı: 22.7g
Kurulum: Raspberry Pi'nin üstüne yığılmış 4 bakır direği
III. Çekirdek RAK5146 SX1303 konsantratör modülü parametreleri
1Baseband Radyo Çekirdek.
Ana çip: Semtech SX1303 LoRa geçit taban bandı + 2 adet SX1250 RF ön uç
Kanal demodülasyon yeteneği:
8×8 kanallı LoRa paket dedektörü
8 kanal SF5~SF12 demodülasyon, 8 kanal SF5~SF10 demodülasyon
1 yüksek hızlı LoRa demodülasyonu (125/250/500kHz) + 1 FSK demodülasyonu
Aynı anda en fazla 16 terminal veri paketinin paralel demodülasyonu
2. RF Performansı
İletişim gücü: En fazla 27dBm
Alıcı hassasiyeti: -139dBm @ SF12, BW125kHz
Küresel frekans bantlarını destekliyor (söyleme sırasında ilgili sürümü seçin):
CN470 (iç 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Anten arayüzü: 2 UFL/MHF soketi (LoRa anten + GPS anten)
İsteğe bağlı fonksiyonlar: LBT kanal izleme, yüksek hassasiyetli ince zaman damgası zaman damgası
3. GPS (ihtiyaçlı versiyon)
Dahili ZOE-M8Q çoklu modlu GNSS, geçit zaman senkronizasyonu ve konumlandırma için çıkış PPS saniye dürtüsü
4. Elektrik Gücü
Modül voltajı: 3.0V ~ 3.6V (3.3V tipik)
İletişim sırasında güç tüketimi: 510 ~ 515mA
Alıcı bekleme sırasında güç tüketimi: 70 ~ 100mA
Çalışma sıcaklığı: -40°C ~ +85°C
5İletişim Arayüzü
Kit, SPI arayüzü için PiHAT ile uyumludur; ayrıca USB sürümü RAK5146 seçimi için mevcuttur
6. Form
Mini PCIe standart kart boyutu, kalınlığı 5.5mm
IV. Yazılım ve geçit dağıtımı
Resmi önceden derlenmiş görüntü: Raspbian sistemine dayalı, yerleşik LoRa Paket Göndericisi
Entegrasyon platformu: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT, vb. standart LoRaWAN sunucuları Uygulama yöntemi: Görüntüyü bir SD kartına yakmak,Frekans bandını ve sunucu adresini yapılandırmak için SSH giriş
Zaman senkronizasyonu: GPS PPS donanım zamanlaması, GPS kullanılabilir değil, senkronizasyon için ağ NTP kullanın
V. Tipik uygulama senaryoları
Park / sera / fabrika alanı LoRaWAN yerel geçit
Algılayıcı veri toplama (RAK4630/4631 düğümleriyle eşleştirilmiş)
