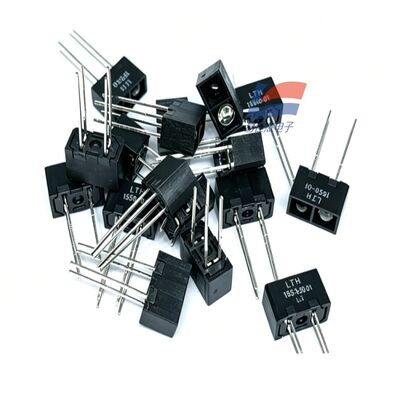

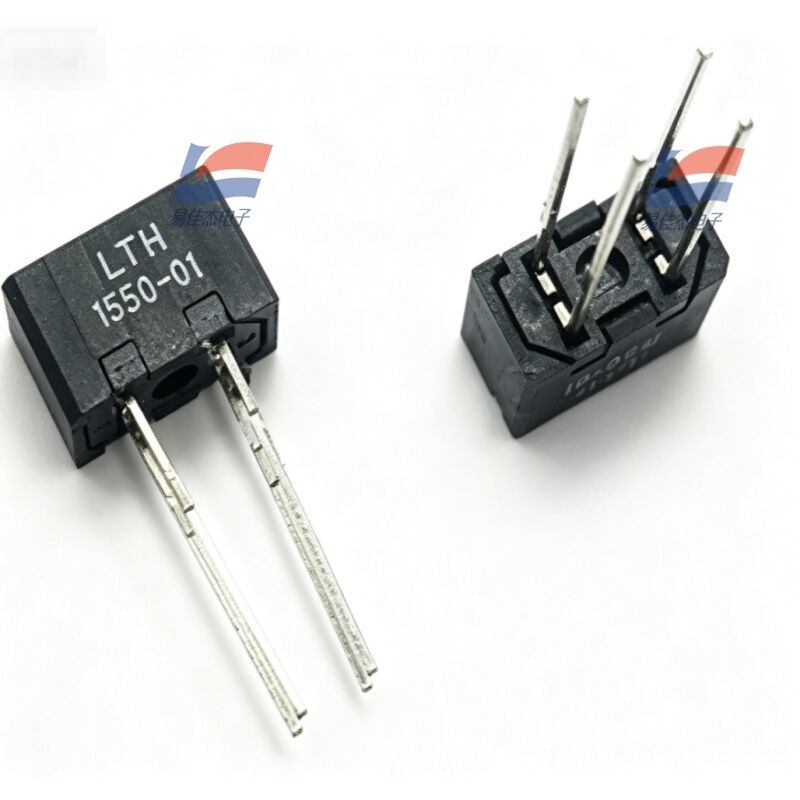

YJJ LTH-1550-01 Fotoelektrik Sensör Fotoelektrik Anahtarı Yansıtıcı Fotoelektrik Anahtarı

Ürün Tanımı:

YJJ LTH-1550-01 Fotoelektrik Sensör - Fotoelektrik Değiştirici - Yansıtıcı Fotoelektrik Değiştirici - Otomatik Ekipmanlarda Kullanılır

Özellikleri:

I. Temel ürün bilgileri
Marka: LITEON (Taiwan orijinal fabrikası)
Model: LTH-1550-01
Tip: Yansıtıcı Fotoelektrik Sensör (Yansıtıcı Fotoelektrik Kapatıcı)
Paket: DIP4 Yüzey Montajı, standart 2.54mm pitch
Standart algılama mesafesi: 3.81 mm (Optimal algılama aralığı)
Sertifikasyon: Endüstriyel / tüketici elektroniği için uygun, RoHS çevresel standartlarına uygun
II. İç yapı prensibi
Bir birimdeki iki bileşenden oluşur:
940nm Kızılötesi Yayımlayıcı LED (Kızılötesi Işığı Yayın)
NPN fototransistor (Yansıtılmış Kızılötesi Işığı Al)
Emit ve alıcı pencereler aynı yönde ve yan yana düzenlenmiştir. Bir nesne 3,81 mm algılama aralığına girdiğinde, kızılötesi ışık alıcı tüpüne yansıtılır.Transistör iletir.Siyah kabuk, çevresel ışığın müdahalelerine karşı dirençli bir gölgeleme yapısı ile birlikte gelir.
III. Temel Elektriksel Parametreler
Sınırlandırılmış Değerler
Tablo
Parametreler
LED ileri akımı en fazla 60mA ise
LED Ters Voltaj Vr 5V
LED İleri Düşük Vf Tipik 1.2V
Fototransistör kolektörü Akım Ic En fazla 20mA
Toplayıcı-sürücü Voltajı Vceo 30V
Çalışma sıcaklığı -25°C ~ +85°C
Depolama sıcaklığı -55°C ~ +110°C
Elektriksel Özellikler
Mevcut aktarım oranı CTR: 50% ~ 600%
Hızlı tepki hızı, yüksek hızlı sayım, konum algılama için uygundur
NPN Collector Open-Loop Output, tek çipli mikrodenetleyici IO ile doğrudan eşleştirilebilir
IV. 4-Pin Tanımı (Alttan Görülen Yazdırılmış Karakterler, Soldan Sağa Pinler)
Pin 1: LED Anod (LED+)
Pin 2: LED Katod (LED- / GND)
Pin 3: Fototransistor Yayıcı (E, Common Ground GND)
Pin 4: Fototransistor Toplayıcı (C, Sinyal Çıkışı)
Basit Kablolama Şeması (ESP32 / Tek Çipli Mikro Denetleyici Genel)
LED + 220Ω Akım Sınırlayıcı Direniş ile 3.3V/5V'ye bağlı; LED - GND'ye bağlı
GND'ye bağlı olan fototransistor E; 10K direnç çekme ile IO'ya bağlı olan kolektör C
Bir nesne yaklaştığında, IO düşük bir seviye çıkarır; hiçbir nesne yüksek seviyede değildir
V. Ürünün Temel Avantajları
Entegre fabrika kalibrasyonu, ışık yolunun manuel ayarına gerek yok, plug-and-play
Mekanik temas yok, yaşam süresi mekanik mikro anahtarları çok daha fazla
Kompakt boyut, PCB'ye yüzey montajı, küçük cihazlarda iç kurulum için uygundur
Siyah gölgelendirme kabuğu, kapalı ışıkta tetiklenmez, zayıf doğal ışık
Geniş sıcaklık aralığında çalışma, endüstriyel ekipman, ofis ekipmanları, küçük aletlerle uyumludur
VI. Tipik Uygulama Senaryoları
Ofis Ekipmanı: Kağıt tespiti, kağıt sayımı, yazıcılarda kağıt tıkanıklığı tespiti / kopya makineleri
Otomasyon ekipmanları: Küçük montaj hatlarının varlık ve yokluk tespiti, sınır pozisyonu tespiti
Akıllı donanım: Depolama kutularının kapı tespiti, çöp tenekelerinin kapağını açma tespiti, basit sıvı seviyesi tespiti
Finansal ekipman: ATM, nakit makinesi kağıt para tanıma, fatura sayımı
