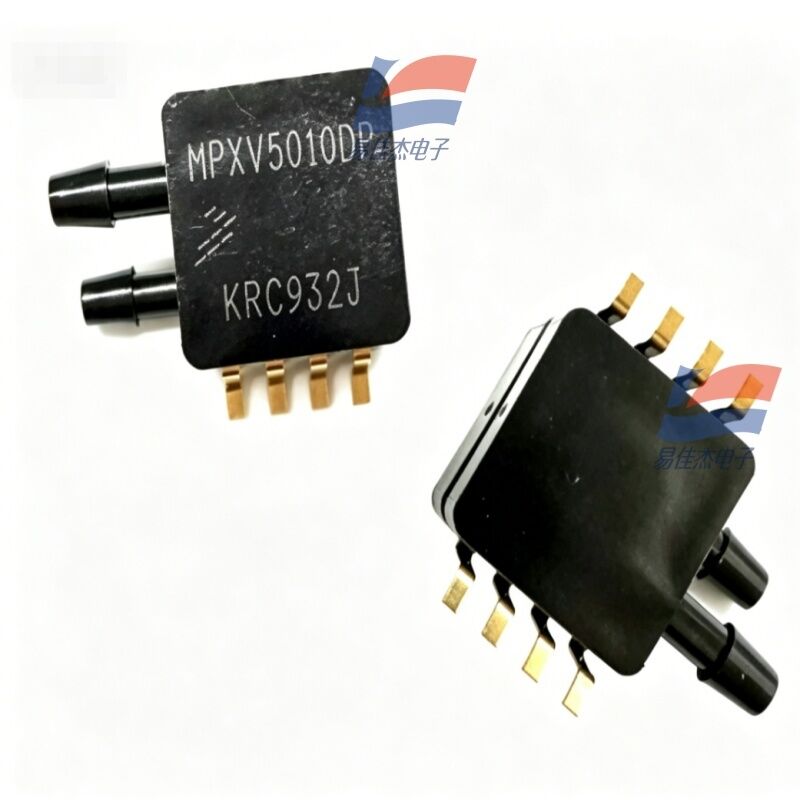

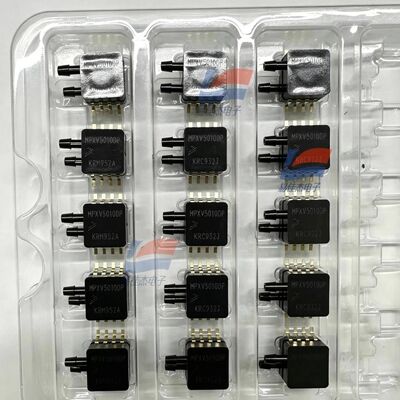

YJJ MPXV5010DP 0-10kPa Farklı Basınç Algılayıcıları HVAC ve Tıbbi Uygulamalar

Ürün Açıklaması:

YJJ MPXV5010DP 0-10kPa Diferansiyel Basınç Sensörü HVAC ve Tıbbi Uygulamalar

Özellikler:

I. Temel Parametreler

1. Basınç Aralığı

Ölçüm Tipi: Fark Basınç (Diferansiyel), Çift Girişli P1-P2

Aralık: 0 - 10 kPa (0 - 1,45 PSI, yaklaşık 1000 mm su sütunu)

Maksimum Aşırı Yük: 40 kPa

Kırılma Basıncı: 100 kPa

2. Elektrik Çıkışı (Güçlendirilmiş, Sıcaklık Dengelemeli)

Güç Kaynağı: 4,75 - 5,25 VDC (standart 5V tek çipli mikrodenetleyici sistem güç kaynağı)

Çıkış Gerilimi: 0,2 V (0 kPa) - 4,7 V (tam ölçek 10 kPa), Doğrusal Analog Gerilim Çıkışı

Hassasiyet: 450 mV/kPa

Tepki Süresi: ≤ 1 ms

Doğruluk: 0 - 85°C ≤ ±%5 FS sıcaklık aralığının tamamında toplam hata, Fabrikada kalibre edilmiş, Çip üzerinde entegre sıcaklık kompanzasyon devresi, Harici koşullandırma devresine gerek yok

3. Çevre ve Yapı

Çalışma Sıcaklığı: -40°C ～ +125°C

Paket: SIP-6 Doğrudan Yerleştirme, Çift Kancalı Hava Nozulu (dış çap φ3,3 mm), Silikon Kauçuk Boruya Bağlı

Orta: Yalnızca kuru ve temiz hava için uygundur, sıvılar ve aşındırıcı gazlar için uygun değildir

Pimler: 1 = VCC 5V; 2 = GND; 3 = Analog Çıkış; 4/5/6 = Yüzen Pimler

II. Model Mektup Yorumu

MPXV: Çip üzerinde sinyal amplifikasyonu + sıcaklık telafisi içeren seri

5010: Aralık Kodu 0 - 10 kPa

DP: Diferansiyel Basınç = Çift Bağlantı Noktalı Diferansiyel Basınç Tipi (iki basınç portu, iki nokta arasındaki basınç farkını ölçer)

III. Ana Uygulamalar

1. HVAC Havalandırma Endüstrisi (En Yaygın Olarak Kullanılan)

Fan öncesi ve sonrası basınç farkı ölçümü, kanalların statik basınç ölçümü

Filtre tıkanmasının izlenmesi: Filtre öncesi ve sonrası basınç farkının artması, filtrenin tıkalı olduğunu gösterir.

Temiz odaların basınç kontrolü, tozsuz atölyeler, havalandırma hava hacmi izleme

2. Tıbbi Ekipman

Ventilatörlerde, anestezi makinelerinde hava akış basınç farkının ölçümü

Solunum fonksiyon test cihazlarında hava akışı ölçümü

Hastane yataklarındaki hava basıncı kontrol sistemleri için basınç toplama

3. Endüstriyel Ölçüm ve Kontrol

Pitot tüpleriyle rüzgar hızının ölçümü (rüzgar hızını hesaplamak için diferansiyel basınçla birlikte)

Küçük gaz akışının ölçümü (Kıstırma + Fark Basıncın Akış Hızına Dönüştürülmesi)

Fanların, vakum pompalarının negatif basıncının izlenmesi

Gaz analizörlerinin basınç takibi

4. Ev Aletleri ve Aletleri

Çamaşır makinelerinde su seviyesinin basınç tespiti

Küçük hava pompalarının kapalı devre basınç kontrolü

Hava sızdırmazlık testi, mikro basınç test ekipmanları
