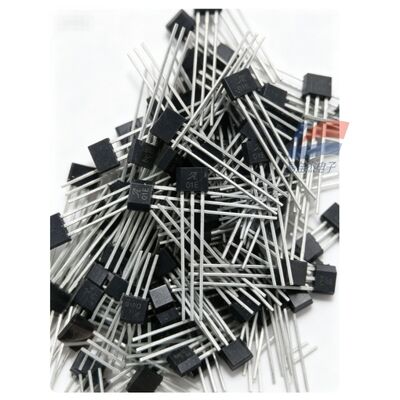

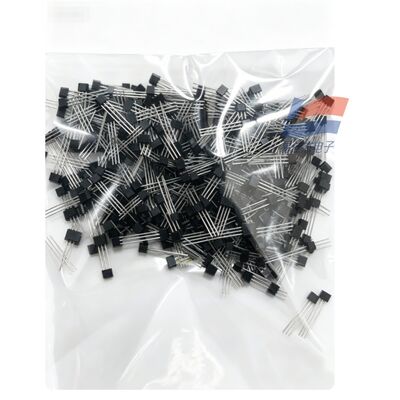

YJJ A1101EUA-T Tek kutuplu dijital salon anahtarı ipek ekranlı 01E Otomotiv elektroniği

Ürün Açıklaması:

YJJ A1101EUA-T Serigrafi Ekranlı Tek Kutuplu Dijital Salon Anahtarı 01E Otomotiv Elektroniği

Özellikler:

I. Temel Bilgiler

Tam model adı: A1101EUA-T, serigrafi 01E
Paket: 3 pinli delikli SIP-3 (TO92 eşdeğeri uzun pinli fiş)
Cihaz tipi: Sürekli tek kutuplu Hall anahtarı (dijital çıkış), yalnızca mıknatısın S kutbunu (güney kutbu) algılar
Dahili entegrasyon: Gerilim dengeleme devresi, Hall elemanı, sinyal amplifikatörü, Schmitt tetikleyici, NMOS açık drenaj çıkış transistörü
Sertifikalar: AEC-Q100 otomotiv sınıfı, RoHS çevre koruma, yüksek ESD/EMC anti-parazit, ters pil koruması
II. Temel Elektriksel Parametreler (25°C standart çalışma koşulu)
1. Güç Kaynağı Elektriksel Özellikleri Tablosu
Parametreler Spesifikasyon Değerler
Çalışma besleme gerilimi VCC 3,8 V ~ 24 V DC (5V/12V/24V endüstriyel kontrol / otomotiv güç kaynağı ile uyumlu)
Maksimum dayanım gerilimi ±30V (dahili ters bağlantı koruması ve aşırı gerilim koruması)
Tipik statik çalışma akımı 7,5 mA
Açılışta başlatma süresi ≤ 4 μs, manyetik alan açılışta hemen algılanabilir
2. Manyetik alan tetikleme parametreleri (temel manyetik performans) Tablosu
Parametreler Tipik Değer Açıklama
Çalışma Tetikleme Noktası BOP (S kutbu kapalı) 175Gs (17,5 mT) Çıkış aşağıya çekilir ve manyetik alan ≥ 175Gs olduğunda iletime geçer
Serbest Bırakma Noktası BRP (mıknatıs uzak) 45Gs (4,5 mT) Manyetik alan < 45Gs olduğunda çıkış kesilir ve yüksek dirence sahiptir
Manyetik Histerezis Penceresi BHYS 130Gs Manyetik alan titreşiminin yanlış tetiklenmesini önler
Algılama Polaritesi Tek kutuplu, yalnızca mıknatısın S kutbuna yanıt verir N kutbu yanıt vermez
3. Çıkış Parametreleri
Çıkış Yapısı: N-kanallı açık drenaj (açık kollektör), bir üst çekme direnci kullanmalıdır
Maksimum Batma Akımı IOUT: 25 mA, LED'leri ve küçük röleleri doğrudan çalıştırabilir
Doygunluk Düşüşü (20mA'de iletim): Tipik 215 mV, maksimum 400 mV
Durum Dışı Kaçak Akım: ≤ 10 μA
4. Çevre ve Sıcaklık
Çalışma Sıcaklığı: -40°C ~ +85°C (araç sınıfı geniş sıcaklık aralığı)
Depolama Sıcaklığı: -55°C ~ +150°C
Ambalaj Malzemesi: Titreşime ve neme dayanıklı siyah epoksi reçine plastik ambalaj
III. Temel Ürün Avantajları
Geniş voltaj 3,8~24V, tüketici 5V cihazları, endüstriyel 24V, otomotiv 12V sistemleri için uygundur;
Fabrika paketleme kalibrasyonu, enjeksiyon stresi sıcaklık kaymasını ortadan kaldırır ve sıcaklık aralığı boyunca sabit tetikleme noktalarını sağlar;
Sürekli gerçek zamanlı algılama, uyku gecikmesi yok, mıknatıs hareketine anında yanıt verir;
Dahili çoklu korumalar: ters bağlantı koruması, aşırı gerilim, ESD, motor parazitine karşı güçlü EMC;
Harici bypass kapasitörü yok, devre son derece basit;
DIP uzun pimli SIP ambalajı, manuel lehimleme ve eklenti üretimi için uygundur;
Mekanik temasları olmayan katı hal, bir milyardan fazla kullanım ömrü, aşınma yok, kıvılcım yok.
IV. Özel Uygulama Amaçları
1. Otomotiv Elektroniği (ana otomotiv sınıfı senaryolar)
Koltuk konumu tespiti, kapı/bagaj kapısı/pencere kilidi kapanma tespiti;
Şanzıman vites değiştirme sensörü, gaz pedalı/gaz kelebeği konum sınırı;
Silecek, açılır tavan hareket sınırı, yeni enerji şarj tabancasının yerinde tespiti.
2. Endüstriyel Otomasyon Ekipmanları
Silindir / elektromanyetik valf pistonu yerinde manyetik limit anahtarı;
Testere kayışı, silindir dönüş hızı sayacı, metal iş parçası varlığının tespiti;
Dolap kapısı, güvenlik koruma kapısı manyetik kapatma alarmı;
Fan, motor rotor dönme hızı toplama, darbe sayma.
3. Ev Aletleri ve Akıllı Ev
Çamaşır makinesi kapı kapağı manyetik algılama, buzdolabı kapı anahtarı algılama;
Elektrikli süpürge çarpışma manyetik indüksiyonu, su deposu / toz kutusu yerinde algılama;
Su arıtma cihazı filtresi yerinde, pirinç ocağı kapağı kapanma tespiti;
Akıllı kapı kilidi manyetik emme yerinde algılama.
4. Tüketici Elektroniği, Enstrümantasyon Ekipmanları
Güç bankası çevirme kapağı, Bluetooth kulaklık bölmesi açma uyandırma tespiti;
Yazıcı, tarayıcı kapağının kapatılması, sarf malzemesi kutusunun yerinde tanımlanması;
Debimetre, su sayacı / gaz sayacı manyetik darbe sayımı;
El aleti pil bölmesi manyetik emme tanımlaması.
5. Güvenlik ve Depolama
Kapı manyetik alarmı, saklama dolabı, kasa kapısı durum izleme;
Montaj hattında malzeme varlığı manyetik indüksiyon, ayırma sayımı.
