YJJ S5990-01 İki Boyutlu PSD Pozisyona Duyarlı Dedektör Fotodiyot Optik Pozisyon Ölçümü

Ürün Açıklaması:

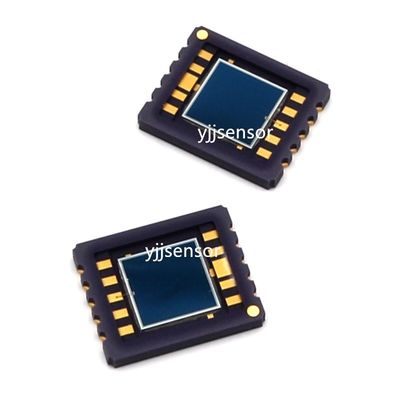

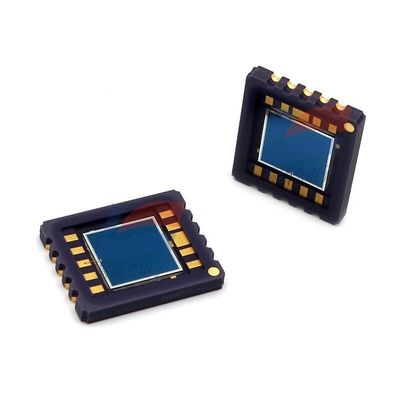

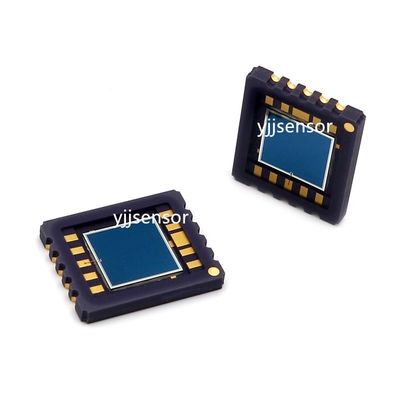

YJJ S5990-01 Optik Pozisyon Ölçümü için İki Boyutlu PSD Pozisyona Duyarlı Dedektör Fotodiyot

Özellikler:

Cihaz tipi: Dört taraflı iki boyutlu PSD (Konum Duyarlı Dedektör, bir tür özel fotodiyot)

Model ayrımı

S5990-01: Tepsi ve toplu yüzeye montaj modeli;

S5990-11: Rulo bant yüzeye monte üretim modeli;

Aynı serinin büyük boyutu: S5991-01 (9×9mm ışığa duyarlı yüzey)

Temel prensip

Dört taraflı ayrılmış elektrotlu silikon fotodiyot. Işık noktası 4×4 mm ışığa duyarlı yüzeyin herhangi bir konumuna düştüğünde, X1/X2/Y1/Y2 anot çıkış fotoakımının dört yolu ışık noktası koordinatlarına doğrusal olarak karşılık gelir; arka uç devresi, dört akımın oranını hesaplar ve bir piksel dizisine ihtiyaç duymadan, iki boyutlu hassas X ve Y koordinatlarını hesaplayabilir, sürekli konum tespiti ve yanıt hızı son derece hızlıdır.

II. Optik ve Elektriksel Çekirdek Parametreleri (Ta = 25°C, standart test koşulları)

1. Optik spektral parametreler Tablosu

Parametreler Tipik Özellikler

Etkili ışığa duyarlı alan 4mm × 4mm

Spektral tepki aralığı 320 ~ 1100nm (ultraviyoleden yakın kızılötesine)

Tepe yanıt dalga boyu λp 960nm (905/960nm kızılötesi lazerle uyumlu)

Tepe yanıt hassasiyeti 0,6 A/W

2. Konum algılama performansı Tablosu

Parametre Göstergeleri

Konum algılama hatası ±70μm (tipik), maksimum ±150μm

Doygunluk fotoakımı 500μA (VR=5V, yük 1kΩ)

Kutuplar arası direnç 7kΩ (0,1V önyargı)

Yanıt süresini tr 1μs artırın (yüksek hızlı nokta takibi)

Terminal bağlantı kapasitesi 70~150pF

Karanlık akım kimliği (VR=5V) Tipik 0,5nA, maksimum 10nA (düşük gürültü, zayıf ışık için uygun)

3. Direğin sınırlayıcı parametreleri

Maksimum ters öngerilim voltajı: 20V (geleneksel önerilen çalışma voltajı 5V)

Çalışma sıcaklığı: -20°C ~ +60°C

Depolama sıcaklığı: -40°C ~ +80°C

Paket kalınlığı: SMT yeniden akışlı lehimlemeyle uyumlu, ultra ince 1,26 mm seramik yüzeye montaj paketi

Pencere malzemesi: Silikon reçine (epoksiden daha iyi ultraviyole ışık geçirgenliği)

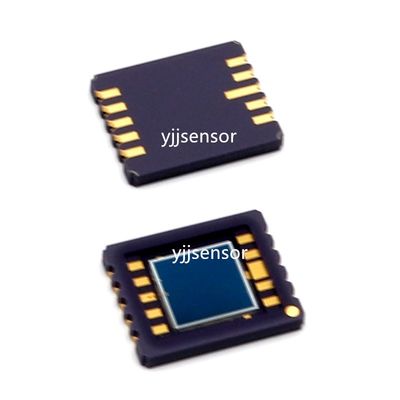

4. Pim tanımları (10Pin yüzeye montaj)

X1 Anot

Boş ayak NC

X2 Anot

Boş ayak NC

Katot Ortak Katot

Boş ayak NC

Y1 Anot

Boş ayak NC

Y2 Anot

Boş ayak NC
